1. Киришүү
Anern MPPT күн батареяларын заряддоо контроллери - бул күн батареяларыңыздан энергия чогултууну оптималдаштыруу үчүн иштелип чыккан өркүндөтүлгөн Maximum Power Point Tracking (MPPT) фотоэлектрдик батареяны заряддоо контроллери. Ал автоматтык түрдө 12Vден 24Vге чейинки батарея системаларын аныктайт жана салттуу PWM контроллерлерине салыштырмалуу жогорку натыйжалуулукту сунуштайт, потенциалдуу түрдө...asing күн батареясынын кубаттуулугун 5% дан 30% га чейин жогорулатат. Бул колдонмодо күн батареясын башкаруучу түзүлүшүңүздү коопсуз жана натыйжалуу колдонууну камсыз кылуу үчүн орнотуу, иштетүү, техникалык тейлөө жана мүчүлүштүктөрдү оңдоо боюнча кеңири көрсөтмөлөр берилген.
Сүрөт 1: Алдыңкы view LCD дисплейин жана башкаруу баскычтарын көрсөткөн Anern MPPT күн кубаттоо контроллеринин 30A.
2. Негизги өзгөчөлүктөрү
- Өркүндөтүлгөн MPPT технологиясы: Күн батареясынын кубаттуулугун оптималдаштыруу менен 99% га чейин мониторингдин натыйжалуулугу менен инновациялык максималдуу кубаттуулукту көзөмөлдөө.
- Automatic System Voltagэлектрондук таануу: 12V же 24V батарея системаларын автоматтык түрдө аныктайт.
- Жогорку номиналдык кубаттоо тогу: Максималдуу фотоэлектрдик киргизүү көлөмү менен 30А номиналдык заряддоо тогун колдойтtage of 100V.
- Бир нече заряддоо режимдери: 4 башка жүктөө режимине ээ: Кадимки режим, Жарыкты башкаруу режими, Жарыкты жана убакытты башкаруу режими жана Жарыкты инверсиялоону башкаруу режими.
- Акылдуу 4-Stage Заряддоо: Кубаттоо ылдамдыгын жогорулатуу жана батареянын иштөө мөөнөтүн узартуу үчүн тез кубаттоону, күчөтүлгөн кубаттоону, калкып жүрүүчү кубаттоону жана тең салмактуу кубаттоону колдонот.
- Комплекстүү коргоо: Батарея жана күн панелдери үчүн тескери полярдуулуктан коргоону, ашыкча токтон коргоону, кыска туташуудан коргоону, ашыкча жүктөмдөн коргоону, ачык чынжырдан коргоону жана нөлдөн төмөн токтон коргоону камтыйт.tage коргоо.
- Күчтүү дизайн: Бышыктык жана натыйжалуу муздатуу үчүн алюминий эритмесинен жасалган температура сенсорлору жана жылуулукту таркатуу панелдери менен жабдылган.
- Колдонуучуга ыңгайлуу дисплей: LCD дисплей реалдуу убакытта система жөнүндө маалымат берет.
3. Продукт бүтүп калдыview жана компоненттер
Anern MPPT күн батареясын кубаттоочу контроллери тунук LCD дисплейи жана интуитивдик башкаруу баскычтары менен компакттуу дизайнга ээ. Ал бекем жабдуу менен курулган.asing жана оптималдуу иштөө жана узак мөөнөттүү иштөө үчүн интеграцияланган жылуулук раковинасы.
2-сүрөт: Бурчтуу view күн батареясынын заряд контроллеринин, астыңкы жагындагы жылуулукту таркатуу канатчаларын баса белгилеген.
3.1 Интерфейстин сүрөттөлүшү
LCD дисплей системанын абалы жөнүндө маанилүү маалыматты, анын ичинде фотоэлектрдик киргизүүнү, батареянын абалын жана жүктөмдүн абалын берет. Башкаруу баскычтары навигацияны жана жөндөөлөрдү тууралоого мүмкүндүк берет.
3-сүрөт: LCD интерфейсинин жана баскыч функцияларынын толук сүрөттөлүшү.
LCD дисплейдин иконалары:
| пункт | Icon | Статус |
|---|---|---|
| Фотоэлектрдик талаа | Күн/MPPT жебеси | Күн түн |
| Батарея | Батарея сөлөкөтү | Кубаттоо / Батареянын сыйымдуулугу |
| Батарея түрү | LiPo / LiFe | Батареянын түрү (мисалы, литий, коргошун-кислота) |
| Жүктөө | Лампочка сүрөтчөсү | Күйгүзүү өчүрүү |
Баскыч функциялары:
| Баскыч - Мааниси | Баскыч схемасы | Button Function |
|---|---|---|
| МЕНЮ | Жогору жебе | Күйгүзүү үчүн кыска басыңыз жана кийинки интерфейске өтүү үчүн 3 секунд кармап туруңуз. |
| SET | Төмөн жебе | Мурунку интерфейске өтүү үчүн кыска басыңыз. Сактабастан процессти токтотуу үчүн 3 секунд кармап туруңуз. |
4. Орнотуу жана зымдар
Күн батареясын башкаруучу түзүлүшүңүздүн коопсуз жана натыйжалуу иштеши үчүн туура орнотуу абдан маанилүү. Сураныч, бул кадамдарды кылдаттык менен аткарыңыз.
4.1 Зымдарды туташтыруу ырааттуулугу
- Алгач батареяны заряддоо контроллерине туташтырыңыз. Туура полярдуулукту текшериңиз.
- Күн панелин(лерин) заряддоо контроллерине туташтырыңыз. Туура полярдуулукту текшериңиз.
- Туруктуу токтун жүгүн (эгер бар болсо) заряддоо контроллерине туташтырыңыз. Туура полярдуулукту текшериңиз.
Маанилүү коопсуздук эскертүүсү: Батареяны ар дайым алгач туташтырып, акырында ажыратыңыз. Туура эмес зымдарды туташтыруу же тескери полярдуулук контроллерге жана башка компоненттерге зыян келтириши мүмкүн.
4.2 Батарея түрүнүн шайкештиги
Контроллер коргошун-кислота (GEL, FLD, AGM, SEL) жана литий (LiPo, LiFe) батареялары сыяктуу ар кандай кеңири таралган батарея түрлөрү менен шайкеш келет. Оптималдуу кубаттоо жана коргоо үчүн контроллердин жөндөөлөрүндө туура батарея түрүн тандап алганыңызды текшериңиз.

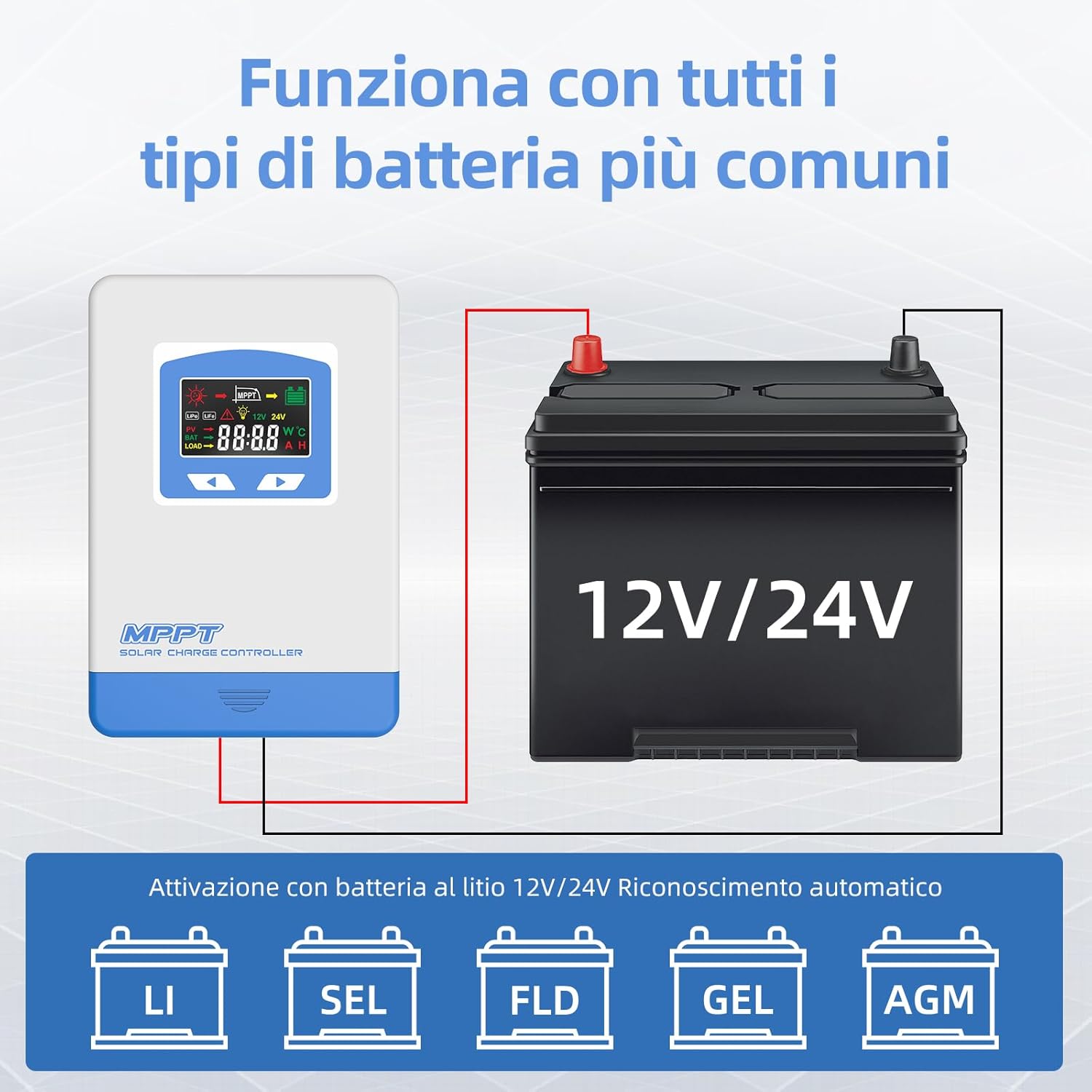

4-сүрөт: Литий (LiPo, LiFe), Герметикалык (SEL), Суу каптаган (FLD), Гель (GEL) жана AGM сыяктуу ар кандай 12V/24V батарея түрлөрү менен шайкештигин көрсөткөн диаграмма.
5. Иштөө жана жүктөө режимдери
Контроллер үзгүлтүксүз иштейт жана ар кандай колдонмо муктаждыктарына ылайыкташтыруу үчүн төрт башка жүктөө режимин сунуштайт.
5.1 Жүктөө режимдери
5-сүрөт: Төрт жүктөө режиминин визуалдык көрсөтүлүшү.
- LD1 (Кадимки режим): Жүктөө кадимкидей иштейт жана контроллердин баскычтары аркылуу кол менен күйгүзүп же өчүрүп койсо болот.
- LD2 (Жарыкты башкаруу режими): Жүктөө күүгүм киргенде (айланадагы жарык чектен төмөн түшкөндө) автоматтык түрдө күйөт жана таң атканда (айланадагы жарык чектен жогору көтөрүлгөндө) өчөт.
- LD3 (Жарык жана убакытты башкаруу режими): Бул режим жарыкты сезүүнү таймер менен айкалыштырат. Күйгүзүү күүгүм киргенде күйүп, белгиленген убакытка чейин иштейт, андан кийин өчөт. Ошондой эле, аны таң атканга чейин белгиленген убакытка күйгүзүүгө конфигурациялоого болот. Контроллер жергиликтүү чөйрөгө жараша караңгылыкты жана жарыкты автоматтык түрдө аныктайт.
- LD4 (Жарыкты инверсиялоону башкаруу режими): Бул режимде жүк күн чыкканда автоматтык түрдө күйөт жана түнкүсүн автоматтык түрдө өчөт. Бул тескери жарыкты башкаруу, жүк күндүзгү убакта активдүү болушу керек болгон белгилүү бир колдонмолор үчүн ылайыктуу.
6. Коргоо функциялары
Anern MPPT күн батареясын башкаруучу түзүлүшү системаңыздын компоненттеринин коопсуздугун жана узак мөөнөттүү иштешин камсыз кылуу үчүн бир нече акылдуу коргоо функциялары менен жабдылган.
6-сүрөт: Контроллердин ар кандай коргоо функцияларын көрсөткөн диаграмма.
- Күн панелинин тескери полярдуулуктан коргоосу: Күн панели туура эмес полярдуулук менен туташтырылган болсо, бузулуунун алдын алат.
- Батареяны тескери полярдуулуктан коргоо: Эгерде батарейка туура эмес полярдуулук менен туташтырылган болсо, контроллерди жана батарейканы бузулуудан коргойт.
- Батарея Overvoltage Коргоо: Батарея заряды чыкканда автоматтык түрдө заряддоону токтототtage overvolга жететtage босогосу, ашыкча жүктөөнүн алдын алат.
- Батареянын ашыкча разряддан коргоосу: Батареянын көлөмү өчкөндө жүктү ажырататtage undervolden төмөн төмөндөйтtage чекити, терең разряддын алдын алат жана батареянын иштөө мөөнөтүн узартат.
- Жүктү ашыкча жүктөөдөн коргоо: Эгерде ток номиналдык токтон ашып кетсе, жүктү ажыратат, контроллерди жана туташкан түзмөктөрдү коргойт.
- Кыска туташуулардан коргоо: Жүктөмдө же зымдарда кыска туташуу болгон учурда автоматтык түрдө өчөт.
- Ачык чынжырды коргоо: Кокусунан электр чынжыры ачылып калса дагы, коопсуз иштөөнү камсыз кылат.
7. Техникалык тейлөө
Anern MPPT күн батареясынын кубаттоочу контроллеринин оптималдуу иштешин жана узак мөөнөттүү иштешин камсыз кылуу үчүн, мезгил-мезгили менен техникалык тейлөө жүргүзүү сунушталат.
- Тазалык: Контроллерди чаңдан жана таштандыдан таза жана таза кармаңыз. Тазалоо үчүн кургак чүпүрөктү колдонуңуз.
- Байланыштары: Бардык зымдардын туташууларынын бекем жана дат баспагандыгын мезгил-мезгили менен текшерип туруңуз. Бошоң туташуулар электр энергиясынын үзгүлтүккө учурашына же ысып кетишине алып келиши мүмкүн.
- Вентиляция: Жылуулуктун туура таркалышын камсыз кылуу үчүн жылуулук радиаторунун жана желдетүү тешиктеринин бүтөлүп калбагандыгын текшериңиз.
- Курчап турган чөйрө: Башкаргычты көрсөтүлгөн температура жана нымдуулук диапазондорунда иштетиңиз. Түз күн нуруна, жамгырга же ашыкча нымдуулукка дуушар кылбаңыз.
8. Кыйынчылыктарды
Бул бөлүмдө күн батареясынын контроллери менен кездешүүчү жалпы көйгөйлөрдүн чечимдери келтирилген.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Контроллер күйбөй жатат / Дисплей жок | Батарея туташкан эмес же поляризациясы тескери; Батареянын көлөмүtage өтө төмөн. | Батареянын туташууларын жана полярдуулугун текшериңиз. Батареянын кубаттуулугун текшериңизtage минималдуу иштөө көлөмүнөн жогоруtage. |
| Күн батареяларынан кубатталбайт | Күн панели туташкан эмес же поляризациясы тескери; Күн нурунун жетишсиздиги; күн нурунун көлөмүtagөтө төмөн/бийик. | Күн батареяларынын туташууларын жана полярдуулугун текшериңиз. Күн нурунун жетиштүү болушун камсыз кылыңыз. Күн нурунун көлөмүн текшериңизtage контроллердин киргизүү диапазонунда. |
| Жүк иштебейт | Жүк туташкан эмес же поляризациясы тескери; Жүктүн ашыкча жүктөлүшү/кыска туташуусу; Батареянын кубаттуулугу төмөнtage; Жүктөө режимин жөндөө. | Жүктөө туташууларын жана полярдуулукту текшериңиз. Жүктү азайтыңыз же кыска туташууну текшериңиз. Батареяны заряддаңыз. Жүктөө режимин текшериңиз (LD1, LD2 ж.б.). |
| Батарея толук заряддалган жок | Күн энергиясынын жетишсиздиги; Батареянын түрү туура эмес жөндөлгөн; Батареянын эскириши. | Күн батареясынын кубаттуулугун жогорулатыңыз же күнгө күйүүнү жакшыртыңыз. Батареянын түрүнүн туура жөндөөсүн текшериңиз. Эгер эски болсо, аны алмаштырууну карап көрүңүз. |
| Ашыкча ысып кетүү | Начар желдетүү; ашыкча жүк. | Контроллердин айланасында абанын туура айлануусун камсыз кылыңыз. Эгерде дайыма ысып кетсе, жүктөмдү азайтыңыз. |
9. Техникалык шарттар
Төмөндө Anern MPPT күн кубаттоочу контроллеринин 30A деталдуу техникалык мүнөздөмөлөрү келтирилген.
| Параметр | Нарк |
|---|---|
| Модель номери | 30A |
| Кубатталуучу токтун номиналы | 30 А |
| System Voltage | 12V / 24V Автоматтык түрдө аныктоо |
| Максималдуу PV киргизүү көлөмүtage | 100 V |
| Максималдуу фотоэлектрдик кубаттуулук (12V система) | 390 Вт |
| Максималдуу фотоэлектрдик кубаттуулук (24V система) | 780 Вт |
| Жүктөө чыгыш тогу | 20 А |
| Дисплей түрү | LED |
| Материалдын түрү | Пластик металл |
| Продукциянын өлчөмдөрү (L x W x Y) | 19.5 x 13.2 x 5.4 см |
| Элемент Салмагы | 1 килограмм |
| Түс | Royal |
7-сүрөт: Anern MPPT күн батареясын кубаттоочу контроллеринин 30A өлчөмдөрү.
10. Тиркемелер
Anern MPPT күн кубаттоочу контроллери ар тараптуу жана күн энергиясын колдонуунун кеңири чөйрөсү үчүн ылайыктуу, анын ичинде, бирок алар менен чектелбестен:
- Турак жай электр тармагынан тышкары күн энергиясы системалары
- RV жана campЭрван күн энергиясы орнотмолору
- Деңиз күн энергиясы системалары (кайыктар, яхталар)
- Алыстан мониторинг станциялары
- Күн энергиясы менен иштеген көчө жарыктандыруу системасы
8-сүрөт: Мисampкүн батареяларын башкаруучу түзүлүштүн типтүү колдонмолорунун, анын ичинде турак жай, көчө жарыктандыруу, деңиз жана эс алуу унааларынын түрлөрү.
11. Кепилдик жана колдоо
11.1 Кепилдик маалыматы
Бул продукт стандарттуу өндүрүүчүнүн кепилдиги менен келет. Кепилдиктин конкреттүү шарттары жана эрежелери үчүн продукттун таңгагын караңыз же сатуучуга кайрылыңыз. Кепилдик боюнча дооматтар үчүн сатып алуунун далили катары сатып алуу дүмүрчөгүңүздү сактап коюңуз.
11.2 Кардарларды колдоо
Техникалык жардам, мүчүлүштүктөрдү оңдоо же кепилдик боюнча суроолоруңуз болсо, Anern кардарларды тейлөө кызматына же ыйгарым укуктуу дилериңизге кайрылыңыз. Кошумча ресурстарды жана көп берилүүчү суроолорду расмий Anern сайтынан да таба аласыз. webсайт.
