1. Киришүү
Thank you for choosing the Avatar ABR-460.4 4 Channel Class AB Ampкөтөргүч. Бул колдонмо сиздин шайманыңызды туура орнотуу, иштетүү жана техникалык тейлөө үчүн маанилүү маалыматты берет. ampкөтөргүч. Сураныч, орнотууга же иштетүүгө аракет кылуудан мурун бул колдонмону кылдат окуп чыгыңыз ampоптималдуу иштөөнү жана коопсуздукту камсыз кылуу үчүн көтөргүч.
2. Коопсуздук маалыматы
Жараат же зыянга учурабаш үчүн ар дайым төмөнкү коопсуздук чараларын сактаңыз amplifier and other components:
- Disconnect the vehicle's negative battery terminal before beginning any installation.
- Айлананын туура желдетилишин камсыз кылыңыз amplifier. Do not mount in enclosed spaces without adequate airflow.
- Орнотуу бөлүмүндө көрсөтүлгөндөй, кубат, жерге жана динамик туташтыруу үчүн тийиштүү ченегич зымдарын колдонуңуз.
- Бардык зымдарды курч бурчтардан жана жылуулук булактарынан коргоңуз.
- ачыкка чыгарбагыла ampнымдуулукка же экстремалдык температурага көтөргүч.
- Орнотуу процессинин кайсы бир бөлүгүнө ишенбесеңиз, профессионалдуу унаа аудио орнотуучусуна кайрылыңыз.
3. Продукт бүтүп калдыview
The Avatar ABR-460.4 is a 4-channel Class AB amplifier designed to enhance your car audio system with robust and clear sound. It delivers 460 watts of peak power and offers versatile power options for various audio setups.
Негизги өзгөчөлүктөрү:
- Кубаттуу 4-канал Amplifier: Delivers 460 watts of peak power for robust and clear audio.
- Class AB Design: Offers high-quality sound with minimal distortion and excellent efficiency.
- Versatile Power Options: Capable of delivering 230W x 4 at 2 Ohms, 115W x 4 at 4 Ohms, and 460W x 2 when bridged at 4 Ohms.
- Advanced Filters and Controls: Includes low pass filter (50-250 Hz), high pass filter (120-3000 Hz), and a bass boost option (0/6/12 dB) for precise sound tuning.
- Durable and Compact: Measures 14.9" x 8.6" x 1.9" and weighs 7.15 lbs, designed for easy installation and long-lasting performance.
Пакеттин мазмуну:
- 1 x Avatar ABR-460.4 Ampөмүрлүү
- Колдонуучунун Колдонмосу (бул документ)
- Mounting Hardware (screws, etc. - typically included)
Продукт Views:

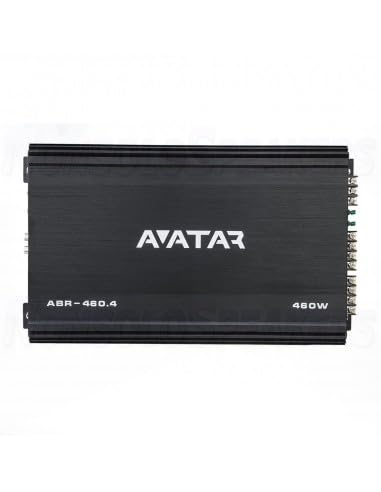

3.1-сүрөт: Жогорку view of the Avatar ABR-460.4 amplifier, displaying the 'AVATAR' logo, 'ABR-460.4' model designation, and '460W' power rating on its sleek black casing.

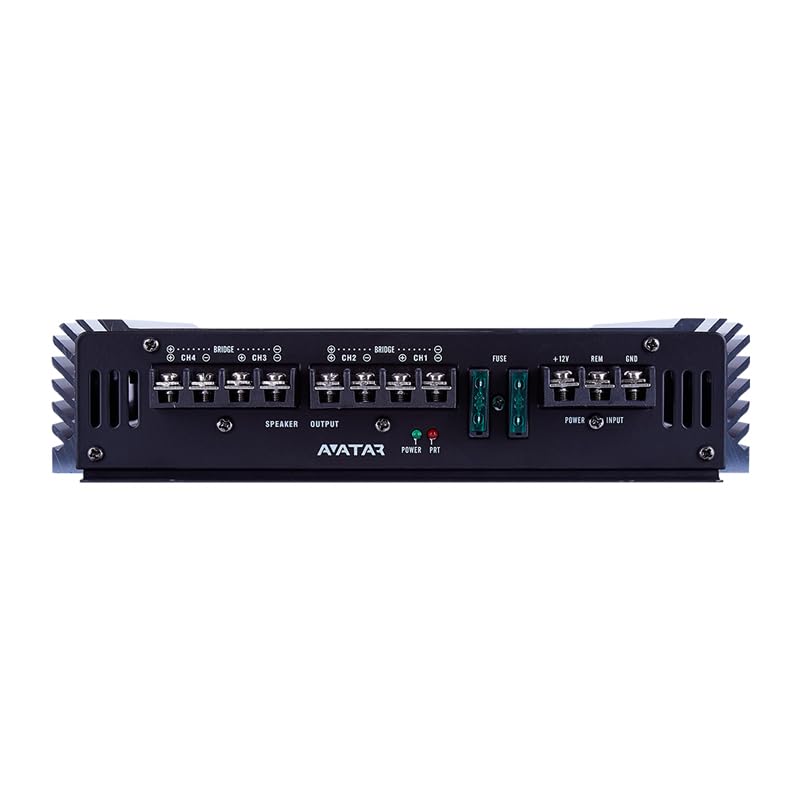

3.2-сүрөт: Арткы view of the Avatar ABR-460.4 amplifier, highlighting the power input terminals (+12V, REM, GND), fuse holders, and speaker output terminals for channels 1-4, including bridge mode indicators.
Сүрөт 3.3: Алдыңкы view of the Avatar ABR-460.4 amplifier, displaying the RCA input jacks and various control knobs for Bass Boost, LPF, HPF, and Gain for both front and rear speaker channels.
4. Орнотуу жана орнотуу
4.1 Орнотуудан мурун:
- Plan your wiring carefully. Ensure all cables are routed away from moving parts and heat sources.
- Choose a mounting location that provides adequate ventilation and is protected from moisture.
- Ensure the vehicle's battery is disconnected before making any electrical connections.
4.2 Зымдарды туташтыруу:
Refer to Figure 3.2 for a visual guide to the connection terminals.
- Кубат туташуу (+12V): Connect a 6 AWG power cable from the vehicle's positive battery terminal to the +12V terminal on the amplifier. Install an appropriate fuse (not supplied) within 18 inches of the battery.
- Жерге туташуу (GND): Connect a 6 AWG ground cable from the GND terminal on the ampкөтөргүчтү унаанын шассисиндеги таза, боёлбогон металл бетине чаптаңыз. Бышык, аз каршылыктуу туташууну камсыз кылыңыз.
- Алыстан күйгүзүү (REM): Башкы бирдигиңиздин алыскы чыгышынан алыстан күйгүзүүчү зымды телефондогу REM терминалына туташтырыңыз ampкөтөргүч. Бул зым айлантат ampкөтөргүчтү баш бирдигиңиз менен күйгүзүңүз жана өчүрүңүз.
- RCA Input (INPUT): RCA кабелдерин башкы бирдигиңизден туташтырыңызamp outputs to the INPUT jacks on the ampөмүрлүү.
- Speaker Output (SPEAKER OUTPUT): Connect your speakers to the SPEAKER OUTPUT terminals. Ensure correct polarity (+ to + and - to -). For bridged operation, refer to the markings on the amplifier's terminal block. The minimum permissible load per channel is 2 Ohms, and 4 Ohms in a bridge connection.
4.3 Монтаждоо:
монтаждоо amplifier securely to a solid surface using the provided mounting hardware. Ensure there is sufficient space around the ampашыкча ысып кетүүнүн алдын алуу үчүн абанын айлануусу үчүн көтөргүч.
5. Операция
5.1 Баштапкы иштетүү:
Бардык байланыштар жасалып, текшерилгенден кийин унаанын терс батарея терминалын кайра туташтырыңыз. Башыңыздын бирдигин күйгүзүңүз. The ampкөтөргүчтүн кубат индикаторунун жарыгы күйүп, анын кубаттуулукту алып жатканын жана иштеп жатканын көрсөтүүгө тийиш.
5.2 Adjusting Controls:
Refer to Figure 3.3 for a visual guide to the control knobs.
- УТУШ: Бул көзөмөл дал келет amplifier's input sensitivity to the output level of your head unit. Start with the gain set to minimum and slowly increase it until you achieve a clear, undistorted sound at your desired volume level. Avoid setting the gain too high, as this can lead to distortion.
- LPF (төмөн өткөрүүчү чыпка): This filter allows frequencies below the set point to pass through to the speakers. It is typically used for subwoofers. The range is 50 - 250 Hz.
- HPF (Жогорку өткөрүүчү чыпка): This filter allows frequencies above the set point to pass through to the speakers. It is typically used for full-range speakers or tweeters. The range is 120 - 3000 Hz.
- БАС КҮЧӨТҮҮ: This control provides an adjustable bass boost at 0, 6, or 12 dB. Use this feature sparingly to avoid distortion and potential speaker damage.
- КРОССОВЕР: This switch selects the mode for the filters (LPF, HPF, or FULL).
6. Техникалык тейлөө
The Avatar ABR-460.4 amplifier requires minimal maintenance. Keep the amplifier clean and free from dust and debris. Periodically check all wiring connections to ensure they are secure and free from corrosion. Do not use harsh chemicals or abrasive cleaners on the ampкөтөргүчтүн бети.
7. Кыйынчылыктарды
Эгер сиз менен көйгөйлөр пайда болсо amplifier, refer to the table below for common problems and their solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Кубат жок / Ampкөтөргүч күйбөйт | Blown fuse; Loose power or ground connection; No remote turn-on signal. | Check and replace fuses; Verify all power, ground, and remote connections are secure; Check head unit's remote output. |
| Үн чыгышы жок | Loose RCA cables; Speaker wires disconnected; Amplifier in protection mode; Gain set too low. | Ensure RCA cables are securely connected; Check speaker wire connections; Check for short circuits in speaker wiring; Adjust gain setting. |
| Distorted Sound | Gain set too high; Improper crossover settings; Speaker impedance mismatch; Damaged speakers. | Reduce gain setting; Adjust LPF/HPF settings; Verify speaker impedance matches ampкөтөргүчтүн мүмкүнчүлүктөрү; Динамиктердин бузулууларын текшериңиз. |
| Ampliifier Overheats | Insufficient ventilation; Speaker impedance too low; Prolonged high volume use. | Айланада адекваттуу аба агымын камсыз кылыңыз amplifier; Verify speaker impedance; Reduce volume or allow ampмуздатуу үчүн көтөргүч. |
8. Техникалык шарттар
| Спецификация | Нарк |
|---|---|
| Модел | ABR-460.4 |
| Type | Amplifier Class-AB |
| Каналдардын саны | 4 |
| Frequency Response | 10 - 20000 Гц |
| 2 Ohm RMS Power (14.4 V) | 230 В x 4 |
| 4 Ohm RMS Power (14.4 V) | 115 В x 4 |
| 4 Ohm RMS Power (Bridge) | 460 В x 2 |
| Minimum Permissible Load per Channel | 2 Ом |
| Minimum Permissible Load in Bridge Connection | 4 Ом |
| SPL киргизүү | 0.2 - 6 В |
| Төмөн өткөрүү чыпкасы | 50 - 250 Гц |
| Жогорку өтүүчү чыпка | 120 - 3000 Гц |
| Crossover Slope | 12 дБ/окт |
| Bass Boost | 0/6/12 дБ |
| Dampфактор | ≥ 100 |
| Working Voltage | 9 - 15 В |
| Сигнал-ызы-чуу катышы | ≥ 92 дБ |
| Киргизүү терминалынын туташуусу | 6 AWG |
| Output Terminal Connection | 14 AWG |
| Өлчөмдөр (WxLxH) | 14.9" x 8.6" x 1.9" |
| Салмагы | 7.15 фунт |
9. Кепилдик жана колдоо
This Avatar ABR-460.4 amplifier is covered by a manufacturer's warranty against defects in materials and workmanship. Please refer to the warranty card included with your product for specific terms and conditions, or visit the official Avatar webтолук кепилдик маалымат алуу үчүн сайт.
For technical support, troubleshooting assistance, or warranty claims, please contact Avatar customer service through their official website or authorized distributors. Keep your purchase receipt as proof of purchase for warranty service.
