1. Киришүү
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of the Huskie Tools Robo Crimp 6 Ton Battery Powered Inline Latch Crimper, model ECO-EZ558. Please read this manual thoroughly before using the tool to ensure proper function and to prevent injury or damage.
The ECO-EZ558 is a 6-ton streamline battery-powered compression tool designed for crimping commonly used service entrance connectors, lugs, sleeves, H-taps, and C-taps. Its compact design and swivel head allow for use in limited access areas. The tool features a built-in, factory pre-set 6-ton bypass cartridge to ensure complete compression with every use. It accepts "W", "O" or "X" type dies, and "D3" nest dies are included as standard.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Бул электр куралы менен берилген бардык коопсуздук эскертүүлөрүн, нускамаларды, иллюстрацияларды жана спецификацияларды окуңуз. Төмөндө саналып өткөн бардык көрсөтмөлөрдү аткарбоо электр шокуна, өрткө жана/же олуттуу жаракатка алып келиши мүмкүн.
- Ар дайым коопсуздук көз айнегин, кол капты жана коргоочу кийимди кошо алганда, тиешелүү жеке коргонуу каражаттарын (ЖКК) кийиңиз.
- Иш аянтынын таза жана жарык болушун камсыз кылыңыз. Башаламан же караңгы жерлер кырсыкка чакырат.
- Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
- Электр шайманын иштетип жатканда балдарды жана жанында тургандарды алыс кармаңыз. Алаксытуулар сизди башкара албай калышы мүмкүн.
- Кокусунан баштоодон алыс болуңуз. Батарея пакетине туташтыруудан, аспапты көтөрүүдөн же алып жүрүүдөн мурун өчүргүч өчүк абалда экенин текшериңиз.
- Колдонмоңуз үчүн туура куралды колдонуңуз. Куралды мажбурлабаңыз.
- Кандайдыр бир тууралоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда батареянын топтомун шаймандан ажыратыңыз.
- Электр шаймандарын жана аксессуарларын сактаңыз. Кыймылдуу бөлүктөрдүн туура эмес түзүлүшү же байланбагандыгы, тетиктердин сынышы жана электр шайманынын иштешине таасир эте турган башка жагдайлардын бар-жоктугун текшериңиз.
- Электр шайманын, аксессуарларды жана инструменттердин биттерин ушул нускамаларга ылайык, иштөө шарттарын жана аткарыла турган ишти эске алуу менен колдонуңуз.
- Өндүрүүчү тарабынан көрсөтүлгөн батарея топтомдорун жана кубаттагычтарды гана колдонуңуз.
3. Пакеттин мазмуну
Таңгактан чыгарганда бардык буюмдардын бар экенин жана бузулбаганын текшериңиз:
- 1 x Huskie Tools Robo Crimp 6 Ton Battery Powered Inline Latch Crimper (ECO-EZ558)
- 2 x BP-82 Batteries
- 1 батарейки х
- 1 x Ташуу сумкасы
- D3 Nest Dies (pre-installed or included separately)
4. Продукт бүтүп калдыview
Familiarize yourself with the components of your ECO-EZ558 crimper.
1-сүрөт: Huskie Tools ECO-EZ558 Robo Crimp 6 Ton Battery Powered Inline Latch Crimper. This image shows the full tool, highlighting its compact design, red housing, and the crimping head at the top.
2-сүрөт: Жакын план view of the ECO-EZ558 crimping head. The image details the latching mechanism and the open jaws, ready for connector insertion. The head can rotate 180 degrees for optimal maneuverability.
Негизги өзгөчөлүктөрү:
- Latching Head: Features a 1.8-inch jaw opening for easy connector insertion and consistent, uniform crimps.
- 6 Ton Force: Provides powerful crimping capability.
- Die Compatibility: Accepts all "W", "X", and "O" type dies. Comes standard with D3 Nest Dies.
- Versatile Crimping: Capable of crimping #8 to 500 MCM Copper and #8 to 350 MCM Aluminum conductors.
- Колдонмо: Suitable for commonly used service entrance connectors, lugs, sleeves, H-taps, and C-taps.
- Bypass Cartridge: A built-in, factory pre-set 6-ton bypass cartridge ensures complete compression every time.
- Эргономикалык дизайн: Lightweight and compact for one-handed operation and maneuverability in tight spaces.
5. Орнотуу
5.1 Батареяны заряддоо
- Заряддагычты стандарттуу электр розеткасына туташтырыңыз.
- Insert the BP-82 battery into the charger. Ensure it is seated correctly.
- Батареянын толук заряддалышына уруксат бериңиз. Заряддоо статусу үчүн заряддагычтын индикаторлорун караңыз.
- Заряддалгандан кийин, батареяны заряддагычтан чыгарыңыз.
5.2 Батарейканы орнотуу
- Ensure the tool's ON/OFF switch is in the OFF position.
- Align the charged battery pack with the battery slot at the base of the tool.
- Батареяны ордуна бекем чыккыча жылдырыңыз.
5.3 Installing/Changing Dies
The ECO-EZ558 accepts "W", "X", and "O" type dies. D3 Nest Dies come standard.
- Ensure the tool is powered off and the battery is removed.
- Open the latching head jaws.
- Carefully insert the appropriate crimping dies into their respective slots in the jaws. Ensure they are seated flush and securely.
- Close the latching head.
6. Иштөө нускамалары
6.1 Preparing for Crimping
- Select the correct crimping dies for the conductor and connector size.
- Ensure the conductor is properly stripped to the recommended length for the connector.
- Конструкторду туташтыргычка салыңыз.
6.2 Performing a Crimp
- With the battery installed and the correct dies in place, open the latching head jaws.
- Position the connector and conductor assembly within the crimping dies. Ensure the connector is centered and fully seated in the dies.
- Close the latching head securely around the connector. The 180-degree rotating head can be adjusted for optimal access in tight spaces.
- Press the trigger to initiate the crimping cycle. The tool will apply 6 tons of force.
- The built-in bypass cartridge will ensure a complete compression. The tool will automatically stop when the crimp is complete.
- Release the trigger and open the latching head jaws to remove the crimped connector.
- Inspect the crimp for proper formation and security.
Эскертүү: The tool is designed for one-handed operation due to its lightweight and ergonomic design.
7. Техникалык тейлөө
Regular maintenance ensures the longevity and reliable performance of your crimper.
- Тазалоо: After each use, clean the tool, especially the crimping head and dies, to remove any debris, dirt, or residue. Use a clean, dry cloth. Do not use harsh chemicals or solvents.
- Майлоо: Periodically apply a light coat of machine oil to the moving parts of the crimping head and die slots to ensure smooth operation.
- Батареяга кам көрүү: Store batteries in a cool, dry place. Do not expose them to extreme temperatures. Charge batteries regularly, even if not in use, to maintain their health.
- Текшерүү: Regularly inspect the tool for any signs of wear, damage, or loose components. Check the dies for wear or deformation. Replace damaged parts immediately.
- Сактагыч: Store the tool and accessories in the provided carrying bag in a dry, secure location, away from moisture and direct sunlight.
8. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Курал иштебейт. | Батарея заряддалган эмес же туура эмес орнотулган. | Батарея толук заряддалганын жана туура салынганын текшериңиз. |
| Tool stops mid-crimp. | Батарея заряды аз. | Толук заряддалган батарейка менен алмаштырыңыз. |
| Crimp is incomplete or poor quality. | Incorrect dies used; dies worn; improper conductor/connector placement. | Verify correct dies for application. Inspect dies for wear and replace if necessary. Ensure proper placement of connector in dies. |
| Jaws do not open/close smoothly. | Debris in jaws; lack of lubrication. | Clean jaws thoroughly. Apply light machine oil to moving parts. |
9. Техникалык шарттар

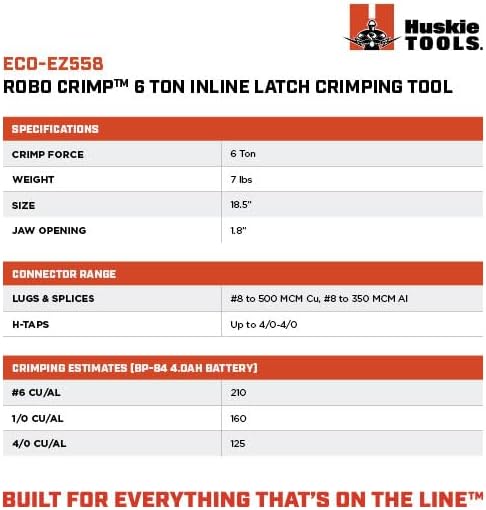

3-сүрөт: Detailed specifications for the Huskie Tools ECO-EZ558 Robo Crimp tool, including crimp force, weight, size, jaw opening, and connector ranges.
| Өзгөчөлүк | Деталь |
|---|---|
| Модель номери | ECO-EZ558 |
| Crimp Force | 6 тонна |
| Салмагы | 7 фунт (3.18 кг) |
| Узундук | 18.5 дюйм (47 см) |
| Жаак ачуу | 1.8 дюйм (4.57 см) |
| Compatible Dies | "W", "X", "O" type dies; D3 Nest Dies (standard) |
| Crimping Capacity (Copper) | #8 to 500 MCM Cu |
| Crimping Capacity (Aluminum) | #8 to 350 MCM Al |
| H-Taps Capacity | Up to 4/0-4/0 |
| Батарея түрү | BP-82 (Lithium-ion) |
| Материал | Пластик, металл |
| Түс | Кызыл |
10. Кепилдик жана колдоо
For warranty information, technical support, or service inquiries, please contact Huskie Tools directly. Keep your purchase receipt as proof of purchase.
- Өндүрүүчү: Huskie Tools
- Webсайт: www.huskietools.com
- Байланыш маалыматы: Refer to the official Huskie Tools webакыркы байланыш маалыматы үчүн сайт же продукт таңгак.
Бул продукт чакан бизнес брендинен. Чакан бизнести колдоңуз.
11. Жок кылуу маалыматы
Do not dispose of electrical appliances, batteries, or packaging materials with household waste. Please recycle where facilities exist. Check with your local authority for recycling advice.
- Батареялар: Lithium-ion batteries should be recycled or disposed of according to local regulations. Do not incinerate.
- Курал: At the end of its service life, the tool should be returned to a designated collection point for the recycling of electrical and electronic equipment.
