1. Киришүү
The Anern 6200W Hybrid Solar Inverter is an advanced all-in-one solution designed for efficient solar energy storage, charging, and AC sine wave output. It integrates a 120A MPPT solar charge controller, utilizing optimized MPPT technology for up to 98% efficiency. This inverter is compatible with both 48V lead-acid and lithium batteries, making it suitable for various household and office loads.
2. Негизги өзгөчөлүктөрү
- All-in-One Hybrid Design: Integrates solar energy storage, charging, and AC sine wave output.
- High-Efficiency MPPT Controller: Features a 120A MPPT solar charge controller with up to 98% efficiency.
- Robust Specifications: 6200W hybrid solar inverter, 48V DC to 220V/230V AC. Max PV array open circuit voltage: 450Vdc; Max PV array power: 6500W; Max PV no-load voltage: 500Vdc; Maximum PV charging current: 120Amp; Rated output current: 44.3Amp.
- Remote Monitoring & LCD Display: Equipped with an LCD screen and 4 LED indicators for dynamic system data display. Supports WIFI/GPRS remote monitoring (WiFi module included).
- Multiple Charging & Output Modes: Offers 4 charging modes (solar, solar and utility only, solar priority) and 3 output modes (solar priority, utility priority, SBU mode) to meet diverse application needs.
- Кеңири шайкештик: Pure sine wave technology compatible with various household and office loads, including refrigerators, lamps, televisions, fans, and air conditioning.
- Dual AC Output Interface: Enhances the efficiency of the entire solar power system.
- Wide PV Input Voltage диапазону: 60VDC-450VDC for flexible solar energy configuration.
3. Кутуда эмне бар
Таңгактан чыгаргандан кийин, бардык компоненттер бар экенин жана бузулбаганын текшериңиз:
- 1 x Anern 6200W Hybrid Solar Inverter
- 1 x WIFI Module
- 1 x WIFI Module Cable (1 meter)
- 1 x User Manual
Image: Contents of the product package, including the inverter, WiFi module, cable, and user manual.
4. Product Components and Interface Diagram
Familiarize yourself with the various components and connection points of your Anern Hybrid Solar Inverter:
Image: Detailed diagram of the inverter's front panel and bottom connections, indicating:
- LCD дисплей
- Статус дисплей
- Заряддоо көрсөткүчү
- Ката дисплей
- Функция баскычтары
- Күйгүзүү/өчүрүү
- AC киргизүү
- Негизги чыгаруу
- Экинчи чыгаруу
- Батарея киргизүү
- PV киргизүү
- Чаңга каршы комплект
- RS-232 communication connection / WiFi connection

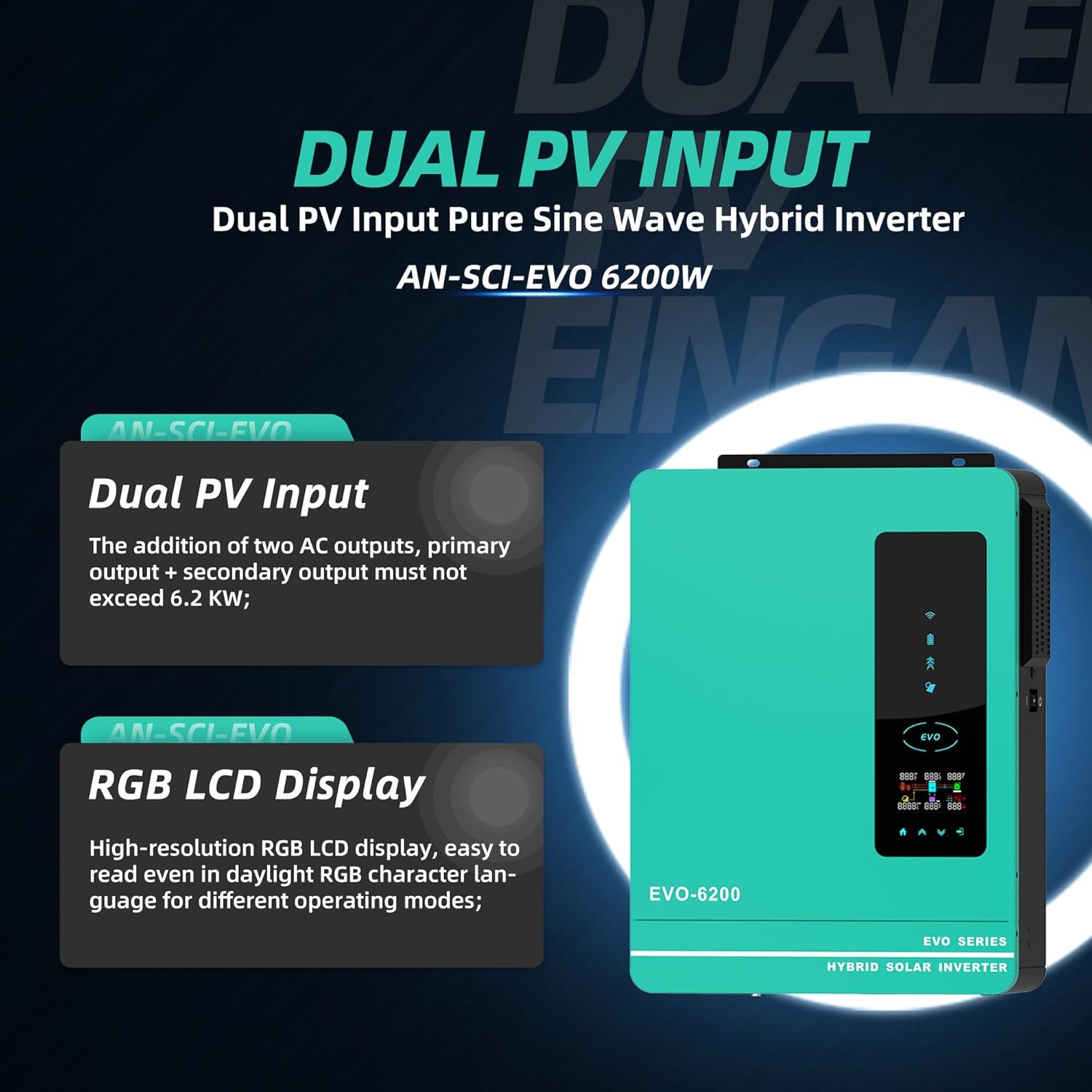

Image: Illustration highlighting the Dual PV Input and High-resolution RGB LCD Display features.
5. Орнотуу жана орнотуу
Гибриддик күн энергиясы инверторуңуздун коопсуз жана натыйжалуу иштеши үчүн туура орнотуу абдан маанилүү. Орнотууну квалификациялуу адис аткарышы сунушталат.
5.1 Сайтты тандоо
- Install the inverter in a well-ventilated area, away from direct sunlight, heat sources, and flammable materials.
- Ensure the mounting surface is sturdy enough to support the inverter's weight (approximately 24.6 pounds).
- Тийиштүү аба агымы жана муздатуу үчүн инвертордун айланасында тийиштүү боштукту сактаңыз.
5.2 Электр байланыштары
Refer to the detailed wiring diagrams in the included user manual for specific connection instructions. Key connections include:
- PV киргизүү: Connect your solar panel array to the PV input terminals. Ensure the PV array open circuit voltage 450Vdc ашпайт.
- Батарея туташуу: Connect the 48V battery bank (lead-acid or lithium) to the battery terminals. Observe correct polarity.
- AC киргизүү: Connect the utility grid or generator power to the AC input.
- AC чыгаруу: Connect your household or office loads to the main and second AC output terminals.
Image: A typical home setup showing the inverter connected to solar panels, a battery, and powering household loads.
5.3 WiFi модулун орнотуу
The included WiFi module allows for remote monitoring of your inverter. Follow the instructions in the separate WiFi module guide for installation and setup of the monitoring application.
6. Иштөө нускамалары
6.1 Баштапкы кубаттуулук
- Бардык электр туташууларынын коопсуз жана туура экенин текшериңиз.
- Turn on the battery breaker (if applicable).
- Фотоэлектрдик массив өчүргүчтү күйгүзүңүз (эгер бар болсо).
- Switch the inverter's ON/OFF switch to the 'ON' position.
- The LCD display will illuminate, and the inverter will begin its startup sequence.
6.2 LCD дисплей жана индикаторлор
The LCD display provides real-time system data. The 4 LED indicator lights show the operating status:
- Күч көрсөткүчү: Инвертор күйгүзүлгөнүн көрсөтөт.
- Заряддоо көрсөткүчү: Батареянын заряддоо абалын көрсөтөт.
- Ката индикатору: Illuminates if an error or fault occurs.
- AC чыгаруу көрсөткүчү: Confirms AC power output.
Сүрөт: бүттүview of the inverter's key power specifications.
6.3 Иштөө режимдерин орнотуу
Use the function buttons on the front panel to navigate the menu and configure settings such as:
- Заряддоо режимдери: Select from Solar, Solar and Utility Only, or Solar Priority.
- Чыгуу режимдери: Choose between Solar Priority, Utility Priority, or SBU (Solar-Battery-Utility) mode.
- Батарея түрү: Configure for Lead Acid or Lithium batteries to optimize performance.
6.4 Remote Monitoring (WiFi)
Once the WiFi module is set up, you can monitor the inverter's performance, view real-time data, and adjust certain settings remotely via your smartphone or computer.
Image: The inverter's WiFi monitoring feature, allowing control via a mobile phone.
6.5 Расмий продукт Video
Video: An official product video from Anern demonstrating the features and functionality of the Hybrid Solar Inverter. This video highlights the compact design, dual AC output interface, and various electrical parameters, including maximum PV power and MPPT solar controller capabilities.
7. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин инверторуңуздун узак иштөөсүн жана оптималдуу иштешин камсыздайт.
- Тазалоо: Periodically clean the exterior of the inverter and ensure ventilation openings are free from dust and debris. Use a dry, soft cloth. Do not use liquid cleaners.
- Байланыштарды текшерүү: Жыл сайын бардык электр туташууларынын бекемдигин жана дат басуу белгилерин текшерип туруңуз.
- Экологиялык текшерүү: Орнотуу чөйрөсү белгиленген температуранын жана нымдуулуктун чегинде болушун камсыз кылыңыз.
- Программалык камсыздоонун жаңыртуулары: Өндүрүүчүнү текшериңиз website or app for any available firmware updates to ensure your inverter has the latest features and bug fixes.
8. Кыйынчылыктарды
Бул бөлүмдө кеңири таралган көйгөйлөр боюнча көрсөтмөлөр берилген. Татаал көйгөйлөр үчүн кардарларды колдоо кызматына кайрылыңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Инвертор күйбөй жатат | No battery power; DC breaker off; Inverter switch off | Check battery connections and charge; Ensure DC breaker is on; Turn inverter switch to ON. |
| AC чыгышы жок | Overload; Short circuit; Output breaker tripped | Reduce load; Check for short circuits; Reset output breaker. |
| Low PV input power | Shaded panels; Dirty panels; Incorrect PV wiring | Clear shading; Clean panels; Verify PV connections and voltage. |
| Бузулуу индикатору күйүп турат | Internal error; Over-temperature; Battery voltage диапазондон тышкары | Refer to the user manual's fault code section; Ensure proper ventilation; Check battery voltage. |
Сүрөт: бүттүview of the inverter's comprehensive protection mechanisms.
9. Техникалык шарттар
| Спецификация | Нарк |
|---|---|
| Модель номери | AN-SCI-EVO-6200 |
| Ватtage | 6200 ватт |
| Батарея Voltage | 48V DC |
| AC Output Voltage | 220-230VAC |
| Макс. PV Array Open Circuit Voltage | 450Vdc |
| Макс. PV Array күчү | 6500 Вт |
| Max PV No-Load Voltage | 500Vdc |
| Максималдуу PV заряддоо агымы | 120Amp |
| Номиналдуу чыгаруу ток | 44.3Amp |
| Продукциянын өлчөмдөрү | 16.9 x 8.26 x 21.65 дюйм |
| Элемент Салмагы | 24.6 фунт |
| Сунушталган Колдонуулар | Үй |
| Power Source | Күн энергиясы |
| Батареянын кубаттуулугу (Контроллер) | 120 Amp Саат |
10. Кепилдик жана колдоо
Anern is committed to providing high-quality and reliable solar inverter solutions. We offer comprehensive after-sales support to ensure your satisfaction.
10.1 Кепилдик маалыматы
Our inverters come with a one-year maintenance service. If there is a problem with the components of the inverter, we will replace them for you.
10.2 Кардарларды колдоо
If you encounter any issues with your inverter, please provide pictures or videos of the malfunction to our professional after-sales team. Our technicians will then diagnose the cause of the malfunction and guide you through the resolution process.
For further assistance, please visit the official Anern Store on Amazon or contact their customer service directly.
