1. Киришүү

This manual provides instructions for the safe and effective operation of the Mastech MS2006B Digital AC Clamp Leakage Current Meter. This device is designed for measuring AC leakage current, offering a reliable tool for electrical testing and troubleshooting.

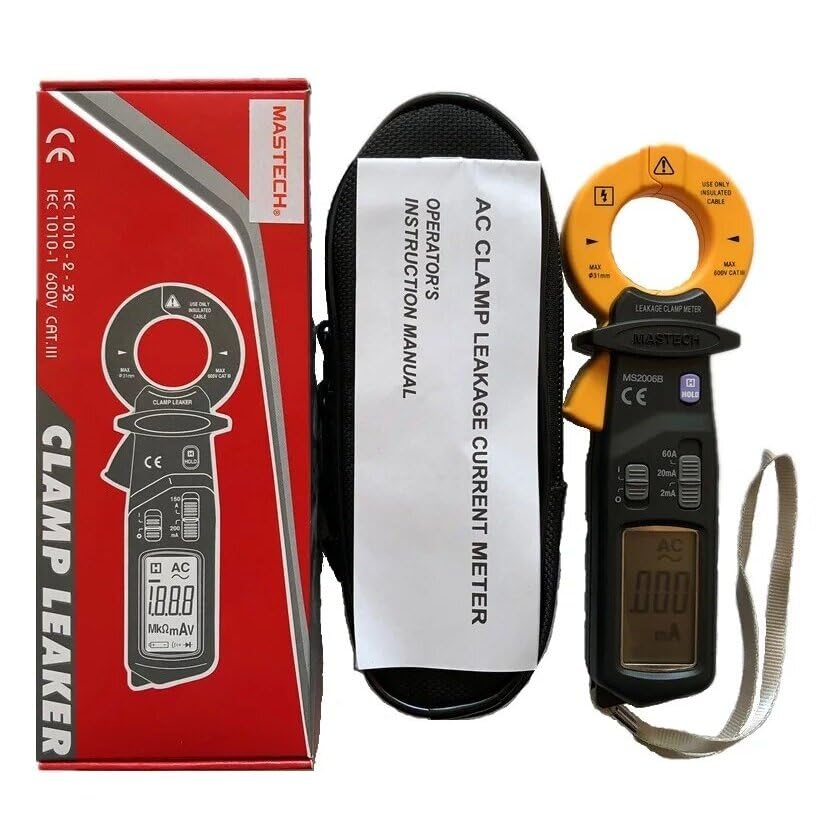

Image 1.1: The Mastech MS2006B Digital AC Clamp Leakage Current Meter, shown with its protective carrying case and instruction manual, alongside its retail packaging.

2. Коопсуздук маалыматы

To ensure safe operation, please read and understand all safety warnings and operating instructions before using the meter. Failure to observe these warnings can result in severe injury or damage to the instrument.

• Ар дайым жергиликтүү жана улуттук коопсуздук эрежелерин сактаңыз.
• Эгерде өлчөгүч бузулгандай көрүнсө же изоляциясы бузулган болсо, аны колдонбоңуз.
• Ensure the meter's range is appropriate for the measurement being taken.
• Avoid contact with live circuits when replacing batteries or opening the case.
• Keep fingers behind the finger guards during operation.
• Эсептегичти жарылуучу газ, буу же чаңдуу чөйрөдө иштетпеңиз.

3. Продукциянын өзгөчөлүктөрү

The Mastech MS2006B offers several key features for efficient and accurate measurements:

• Дисплей: 2000 counts digital display for clear readings.
• Жаак ачуу: Maximum jaw opening of Φ31mm (1.2 inches) to accommodate various cable sizes.
• Авто өчүрүү: Батареянын кубатын үнөмдөө үчүн бир аз убакытка чейин иштебей тургандан кийин автоматтык түрдө өчөт.
• Дайындарды кармоо: Ыңгайлуу жаздыруу үчүн көрсөтүлгөн окууну токтотот.
• Low Battery Display: Батареяны алмаштыруу керек болгондо көрсөтөт.
• AC Current Ranges: Includes 60A, 20mA, and 2mA measurement ranges.

Image 3.1: A clear front view of the Mastech MS2006B meter, highlighting its digital display, rotary switch for range selection, and the clamp жаак.

4. Components and Packaging Contents

Таңгактан чыгаргандан кийин, төмөндө көрсөтүлгөн нерселердин бардыгы бар экенин жана бузулбаганын текшериңиз:

• Mastech MS2006B Digital AC Clamp Агышуу ток өлчөгүч
• Коргоочу баштык
• Калибрлөө сертификаты
• Quick Start Guide
• 2 x 1.5V LR44 Batteries (pre-installed or included separately)

Image 4.1: An informational diagram detailing the main applications, contents, and packaging information for the MS2006B meter.

5. Орнотуу

5.1 Батареяны орнотуу

The MS2006B meter requires two (2) LR44 1.5V batteries for operation. These batteries are typically included with the device.

1. Батарея уясынын капкагын эсептегичтин арткы жагында табыңыз.
2. Use a suitable tool (e.g., a small screwdriver or coin) to open the battery compartment.
3. Insert the two LR44 batteries, observing the correct polarity (+ and -) as indicated inside the compartment.
4. Replace the battery compartment cover and secure it firmly.

Сүрөт 5.1: Ички view of the MS2006B, illustrating the battery compartment and the meter's internal components.

6. Иштөө нускамалары

6.1 Күйгүзүү/өчүрүү

To power on the meter, rotate the rotary switch from the 'OFF' position to any desired measurement range (e.g., 60A, 20mA, 2mA). To power off, rotate the switch back to the 'OFF' position.

6.2 AC Leakage Current Measurement

1. Select the appropriate AC current range (60A, 20mA, or 2mA) using the rotary switch. Start with the highest range if the current value is unknown.
2. cl ачыңызamp триггерди басуу менен жаакты.
3. Enclose the single conductor (not multiple conductors) through which the leakage current is to be measured within the clamp жаак. Жаактын толугу менен жабык экенин текшериңиз.
4. Read the current value displayed on the LCD. If the reading is too low for the selected range, switch to a lower range for better resolution.

6.3 Маалыматты кармоо функциясы

Press the 'HOLD' button to freeze the current reading on the display. Press the 'HOLD' button again to release the reading and resume live measurement.

6.4 Автоматтык түрдө өчүрүү

The meter is equipped with an Auto Power Off feature to conserve battery life. If no operation is performed for approximately 15 minutes, the meter will automatically power off. To reactivate the meter, rotate the rotary switch to 'OFF' and then back to a measurement range, or press any button.

7. Техникалык тейлөө

7.1 Тазалоо

Эсептегичтин кутучасын жарнама менен сүртүңүзamp кездеме жана жумшак жуугуч. Абразивдерди же эриткичтерди колдонбоңуз. Колдонуудан мурун эсептегич толугу менен кургатылганын текшериңиз.

7.2 Батареяны алмаштыруу

When the low battery indicator appears on the display, replace the batteries as described in Section 5.1. Always use two new LR44 1.5V batteries.

7.3 Сактоо

Эгерде эсептегич көпкө колдонулбаса, агып кетпеши үчүн батарейкаларды алып салыңыз жана эсептегичти салкын, кургак жерде, күндүн нуру түз тийбеген жерде сактаңыз.

8. Кыйынчылыктарды

• Дисплей жок: Батареянын орнотулушун текшерип, батарейкалары түгөнүп калбагандыгын текшериңиз. Керек болсо алмаштырыңыз.
• Туура эмес окуулар: cl камсыз кылууamp jaw is fully closed around a single conductor. Verify the correct measurement range is selected.
• Meter Does Not Power On: Confirm batteries are correctly installed and charged. Rotate the function switch to an 'ON' position.

9. Техникалык шарттар

10. Кепилдик жана колдоо

For warranty information and technical support, please refer to the documentation included with your product or contact Mastech customer service directly. Keep your purchase receipt as proof of purchase.
