Introduction
Vortex Viper HD 5-25x50 First Focal Plane Rifle Scope тактык жана туруктуулук үчүн иштелип чыккан, 5x оптикалык дизайнды жана жарыктандырылган биринчи фокалдык учак торчосун сунуштайт. Анын бекем конструкциясы, 30 мм негизги түтүктү камтыган, ар кандай шарттарда ишенимдүү иштөөнү камсыз кылат. Бул колдонмо оптималдуу иштешин жана узак мөөнөттүү иштешин камсыз кылуу үчүн Viper HD мылтык алкагыңызды орнотуу, иштетүү, тейлөө жана көйгөйлөрдү чечүү боюнча толук нускамаларды камтыйт.
1-сүрөт: Vortex Viper HD 5-25x50 FFP Rifle Scope
Компоненттер бүттүview
Viper HD мылтыгыңыздын негизги компоненттери менен таанышыңыз:
2-сүрөт: Viper HD мылтык алкагынын этикеткаланган компоненттери, анын ичинде көздүн линзасы, тез фокустуу окуляр, чоңойтууну жөндөө шакеги, бийиктик мунарасы, виндаж мунарасы, параллаксты жөндөө баскычы, батарейка отсеги, жарыкты башкаруу баскычы, RevStop нөл шакекчеси жана объективдүү линзалар.
- Көздүн линзасы: Атуучунун көзүнө эң жакын объектив.
- Тез фокусталган окуляр: Торчолуу фокусту тез жөнгө салуу үчүн колдонулат.
- Чоңойтууну жөндөө шакеги: Айлананын чоңойтуусун өзгөртүү үчүн айланат.
- Бийиктик мунарасы: Таасир кылуунун вертикалдык чекитин тууралайт.
- Windage Turret: Таасир кылуунун горизонталдык чекитин тууралайт.
- Параллаксты жөндөө баскычы: Ар кандай аралыкта параллакс катасын жок кылат.
- Батарея бөлүмү: Ретикулду жарыктандыруу үчүн CR2032 батарейкасын камтыйт.
- Жарыктандырууну башкаруу баскычы: Торчо жарыктандырууну иштетет жана тууралайт.
- Объективдүү линза: Алдыңкы жагындагы чоң линза, жарыкты чогултат.
- RevStop Zero Ring: RevStop Zero системасынын компоненти, катуу нөлдүк токтотууну орнотуу үчүн колдонулат.
Жайгашуу
Scope орнотуу
Туура монтаждоо тактык үчүн абдан маанилүү болуп саналат. Колонкаңыздын шакекчелери жана негизи мылтыкыңызга жана Viper HDнин 30 мм негизги түтүгүнө шайкеш келишин текшериңиз. Белгилүү монтаждоо тутумуңуз үчүн өндүрүүчүнүн көрсөтмөлөрүн аткарыңыз. Атуу позициясы түз жана көздүн рельефинин туура орнотулганын текшериңиз.
Окуляр Фокустоо (диоптирди тууралоо)
Ыкчам фокусталган окуляр тез жана оңой фокустоого мүмкүндүк берет. Түз, жаркыраган фонду (дубал же асман сыяктуу) караңыз. Окулярды торчо курч жана так көрүнгүчө айлантыңыз. Көздүн чарчап калышына жол бербөө үчүн торду көпкө кароодон алыс болуңуз. Коюлгандан кийин, бул жөндөө адатта өзгөртүүнүн кереги жок.
3-сүрөт: курч торчо сүрөткө жетүү үчүн тез фокусталган окулярды айландыруунун иллюстрациясы.
Ретикула жарыктандыруу
Viper HD жарыгы аз шарттарда жакшыраак көрүнүү үчүн жарыктандырылган торчого ээ. Жарыктандыруу капталдагы параллакс баскычындагы баскыч менен башкарылат. Жарыктык жөндөөлөрү аркылуу өтүү үчүн баскычты басыңыз. Жарыкты өчүрүү үчүн басып, кармап туруңуз. Батарея отсеги бул баскычка бириктирилген жана CR2032 батареясын колдонот.
4-сүрөт: Алконун капталындагы жарыктандырууну башкаруу баскычынын жакынкы планы.
Нөлдөө жана RevStop нөл системасы
Так атуу үчүн масштабыңызды нөлгө түшүрүү маанилүү. Viper HD нөлгө ишенимдүү кайтып келүү үчүн RevStop Zero системасы менен ачык кулпуланган бийик мунараларды камтыйт. Капталган жел мунарасы кокусунан тууралоолорду алдын алат.
- Баштапкы нөл: Мылтыкыңызды көз салуудан баштаңыз. Диапазондо топту каалаган нөл аралыкта (мисалы, 100 ярд) аткыла. Таасир кылуучу чекитти бутанын борборуна жылдыруу үчүн бийиктикти жана шамалдын мунараларын тууралаңыз. Мунаранын ар бир чыкылдашы таасири чекиттин 1/4 MOAга тууралайт.
- RevStop нөлүн орнотуу: Нөлгө жеткенден кийин, бийиктик мунарасынын капкагын алып салыңыз. RevStop Zero Ringди камтылган нускамаларга ылайык орнотуп, анын базага бекем отурушун камсыз кылуу. Бул сиздин нөлдүк чекитиңизде катуу токтоону камсыздайт, бул сизге узак кадрларды терүүгө жана чыкылдатууларды эсептебестен баштапкы нөлгө тез кайтууга мүмкүндүк берет.
5-сүрөт: бийиктик мунарасынын капкагын алып салуу.
Сүрөт 6: RevStop нөл шакекчесин бийиктик мунарасына орнотуу.
7-сүрөт: RevStop нөл шакекчесин орнотуу.
8-сүрөт: нөлдүк аялдаманы койгондон кийин бийиктик мунарасынын капкагын алмаштыруу.
Параллаксты тууралоо
Капталдагы параллакс баскычы паралакс катасын тууралоого мүмкүндүк берет, бул тордун жана бутанын бир фокус тегиздигинде болушун камсыз кылат. Башыңызды бир аз кыймылдатканыңызда бута курч болуп, торчо бутага салыштырмалуу жылып кетпейинче баскычты айлантыңыз. Баскычтагы сандык белгилер болжолдуу аралыктарды көрсөтөт.
9-сүрөт: Тунук максаттуу сүрөт үчүн жана параллакс катасын жок кылуу үчүн капталдагы параллакс баскычын тууралоо.
Аймакты иштетүү
Чоңойтууну тууралоо
Скаптын күчүн өзгөртүү үчүн чоңойтууну тууралоо шакегин айландырыңыз. Viper HD 5-25x50 ар кандай атуу аралыктарына ылайыктуу чоңойтуунун кеңири спектрин сунуштайт. Бул Биринчи Фокалдык Тегиздиктин (FFP) масштабы болгондуктан, торчолордун субтензиялары бардык чоңойтуу жөндөөлөрүндө так бойдон кала берет.
VMR-4 (MOA) Ретикул колдонуу
VMR-4 (MOA) торчосу так багыттоо, аралыкты, кармап туруу жана шамалды оңдоо үчүн иштелип чыккан. Майда ортодогу кайчылаш сызыкчалар так багыттоо жана аз жарыкта көрүнүү ортосундагы тең салмактуулукту камсыз кылат. Белгилүү субтензия баалуулуктары жана өркүндөтүлгөн колдонуу ыкмалары үчүн чөйрөңүз менен камтылган торчолордун деталдуу нускамасын караңыз.

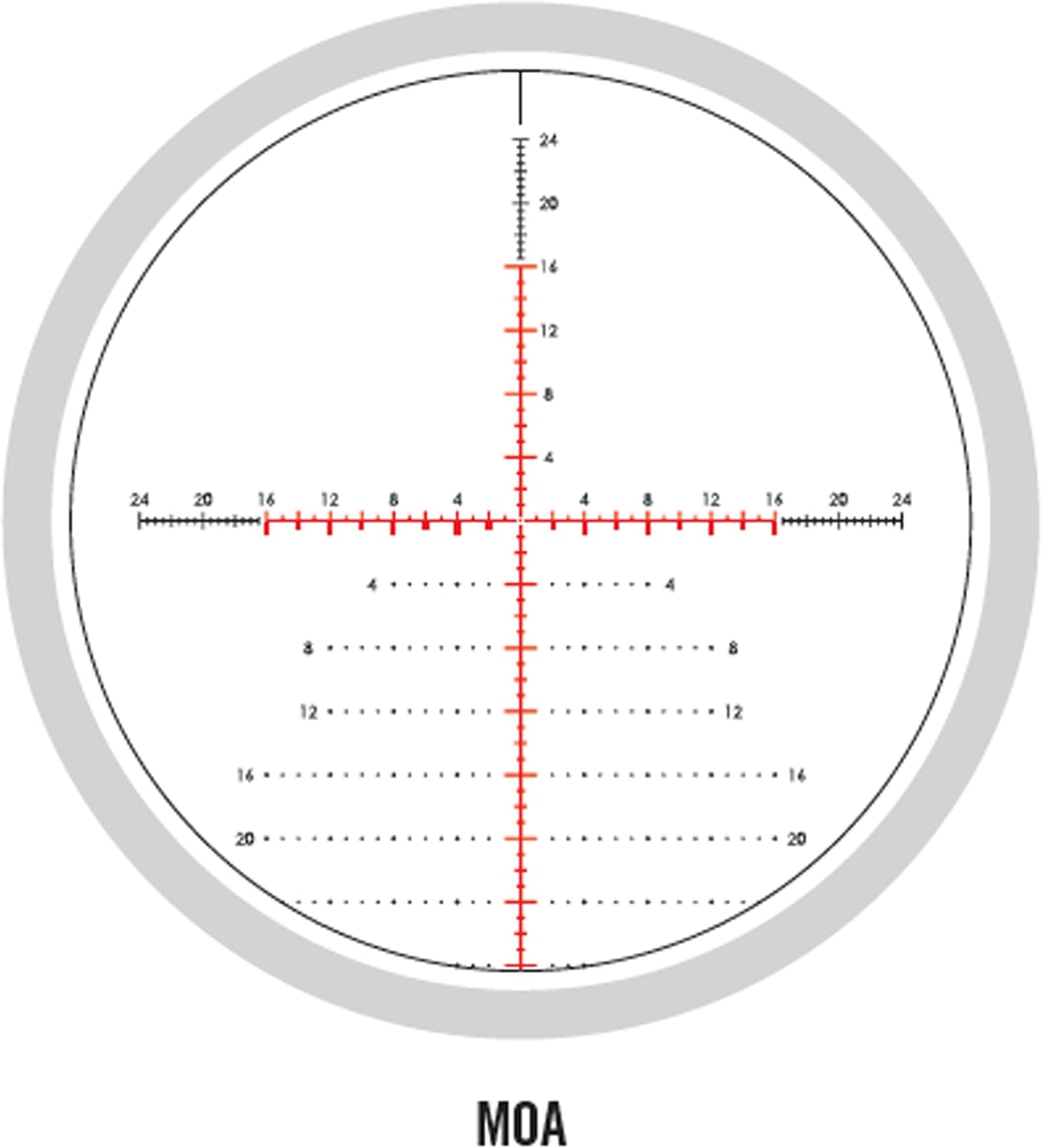

10-сүрөт: VMR-4 (MOA) торчосунун диаграммасы, анын так багыттоо жана кармоо үчүн белгилерин көрсөтүү.
Техникалык тейлөө
Тазалоочу линзалар
Эң жакшы оптикалык иштөө үчүн линзаларды таза кармаңыз. Бош калдыктарды алып салуу үчүн жумшак щетка же кысылган абаны колдонуңуз. Андан соң линзанын беттерин акырын сүртүш үчүн таза микрофибер чүпүрөктү жана линзаларды тазалоочу эритмени (оптика үчүн атайын иштелип чыккан) колдонуңуз. Катуу химиялык заттарды же абразивдүү материалдарды колдонуудан алыс болуңуз.
Жалпы кам көрүү жана сактоо
Кирди, чаңды же нымдуулукту тазалоо үчүн ар бир колдонуудан кийин экрандын сыртын таза, кургак чүпүрөк менен сүртүңүз. Скапты салкын, кургак жерде, эң жакшысы анын коргоочу неопрен капкагында, тике күн нурунан жана экстремалдык температурадан алыс сактаңыз. Сактоодо мунаралар жабылып, жарыктандыруу өчүрүлгөнүн текшериңиз.
Проблемаларды чечүү
Viper HD чөйрөңүздө көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү чечүү кадамдарын карап көрүңүз:
- бүдөмүк сүрөт/торчок: Тез фокустоочу окулярды (диоптр) жана параллакс баскычын кайра тууралаңыз. Линзалар таза экенин текшериңиз.
- Таасири чекитинин жылышы: Долбоордун шакекчелерин жана бекиткичтерин бекемдигин текшериңиз. Моменттин туура орнотууларын камсыз кылыңыз. Нөлдү текшерүү.
- Жарыктандыруу иштебейт: CR2032 батареясын текшериңиз. Керек болсо алмаштырыңыз. Жарыктандыруу баскычы туура басылганын текшериңиз.
- Мунаралар туураланбай жатат: Мунаралардын капкактары (бийиктик үчүн) алынып салынганын жана мунаралар кулпуланган эмес экенин текшериңиз. Таштандыларды текшериңиз.
Туруктуу маселелер же татаал көйгөйлөр үчүн, жардам алуу үчүн Кепилдик жана Колдоо бөлүмүнө кайрылыңыз.
Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Бренд | Vortex |
| Модель аты | Viper HD First Focal Plane Scope |
| Чоңойтуу | 5-25x |
| Объективдүү линзанын диаметри | 50мм |
| Tube өлчөмү | 30мм |
| Ретикула түрү | VMR-4 (MOA) |
| Eye Relief | 3.4 дюйм |
| Элемент Салмагы | 1.56 фунт |
| Материал | Алюминий |
| Суу өткөрбөйт | Ооба (Аргон тазаланган) |
| Туманга каршы | Ооба (Аргон тазаланган) |
| Камтылган компоненттер | Колдонуу аймагы, неопрен капкагы, күн калкалагыч, линза кездеме, CR2032 батареясы, ыңгайлаштырылган мунара куралы, RevStop нөл шакекчеси |
Кепилдик жана колдоо
Сиздин Vortex Viper HD Rifle Scope Vortex VIP Кепилдиги менен колдоого алынат. Бул чексиз, шартсыз, өмүр бою кепилдик. Vortex, себебине карабастан, өнүмдү таптакыр бекер оңдоп же алмаштырат. Бул кепилдик буюмдун иштешине тоскоол болбогон жоготууларды, уурдоолорду, атайылап зыянды же косметикалык зыянды камтыбайт.
11-сүрөт: Vortex VIP Кепилдиги - Биздин Сизге Шартсыз убадабыз.
Кепилдик тейлөө же техникалык колдоо үчүн Vortex Optics менен түздөн-түз алардын расмий өкүлдөрү аркылуу байланышыңыз webсайт же кардарларды тейлөө каналдары. Модель номериңизди (VPR-52501) тезирээк жардамга даярдаңыз.
