1. Киришүү
Thank you for choosing the Anern 6200W Hybrid Solar Inverter. This advanced all-in-one inverter combines the functions of an inverter, solar charger, and battery charger to provide uninterrupted power support for your off-grid solar system. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your inverter. Please read it thoroughly before installation and use.
2. Коопсуздук маалыматы
Электр шок, өрт же жаракат алуу коркунучун азайтуу үчүн ар дайым төмөнкү коопсуздук чараларын сактаңыз:
- Орнотуу квалификациялуу кызматкерлер тарабынан аткарылышы керек.
- Орнотуудан же тейлөөдөн мурун бардык кубат булактары ажыратылганын текшериңиз.
- Инверторду ажыратпаңыз. Ичинде колдонуучу тейлей турган тетиктер жок.
- Avoid exposure to rain, snow, spray, or any liquids.
- Ашыкча ысып кетүүнүн алдын алуу үчүн туура желдетүүнү камсыз кылыңыз.
- Use appropriate wiring and circuit breakers as specified in the technical data.
- This inverter outputs 220-230VAC. For 110/120V US home appliances, a step-down converter (not included) is required.
3. Продукт бүтүп калдыview
The Anern 6200W Hybrid Solar Inverter is a pure sine wave inverter designed for robust performance in off-grid solar applications. It features a built-in 120A MPPT solar charge controller and supports operation without a battery.
Негизги өзгөчөлүктөрү:
- Таза синус толкунунун чыгышы: Сезимтал электроника менен шайкештикти камсыз кылат.
- Интеграцияланган MPPT кубаттоо контроллери: Maximizes solar power harvesting with 120A capacity.
- Батареясыз иштөө: Can power loads directly from solar panels under sufficient sunlight.
- Multiple Charging & Output Modes: Adaptable to various energy management strategies.
- Комплекстүү коргоо: Ашыкча жүктөлүүдөн, ашыкча ысытмадан жана кыска туташуудан коргоону камтыйт.
- Акылдуу дизайн: Intelligent variable speed fan for efficient heat dissipation and extended system life.
- Кош AC чыгышы: Provides both a main output (6200W) and a secondary output (2066W) for different load priorities.
Продукт компоненттери:
Сүрөт 3.1: Алдыңкы view of the Anern 6200W Hybrid Solar Inverter.
3.2-сүрөт: Детальдуу view of the inverter showing LCD display, status indicators, function buttons, AC input/output, battery input, PV input, and communication ports.

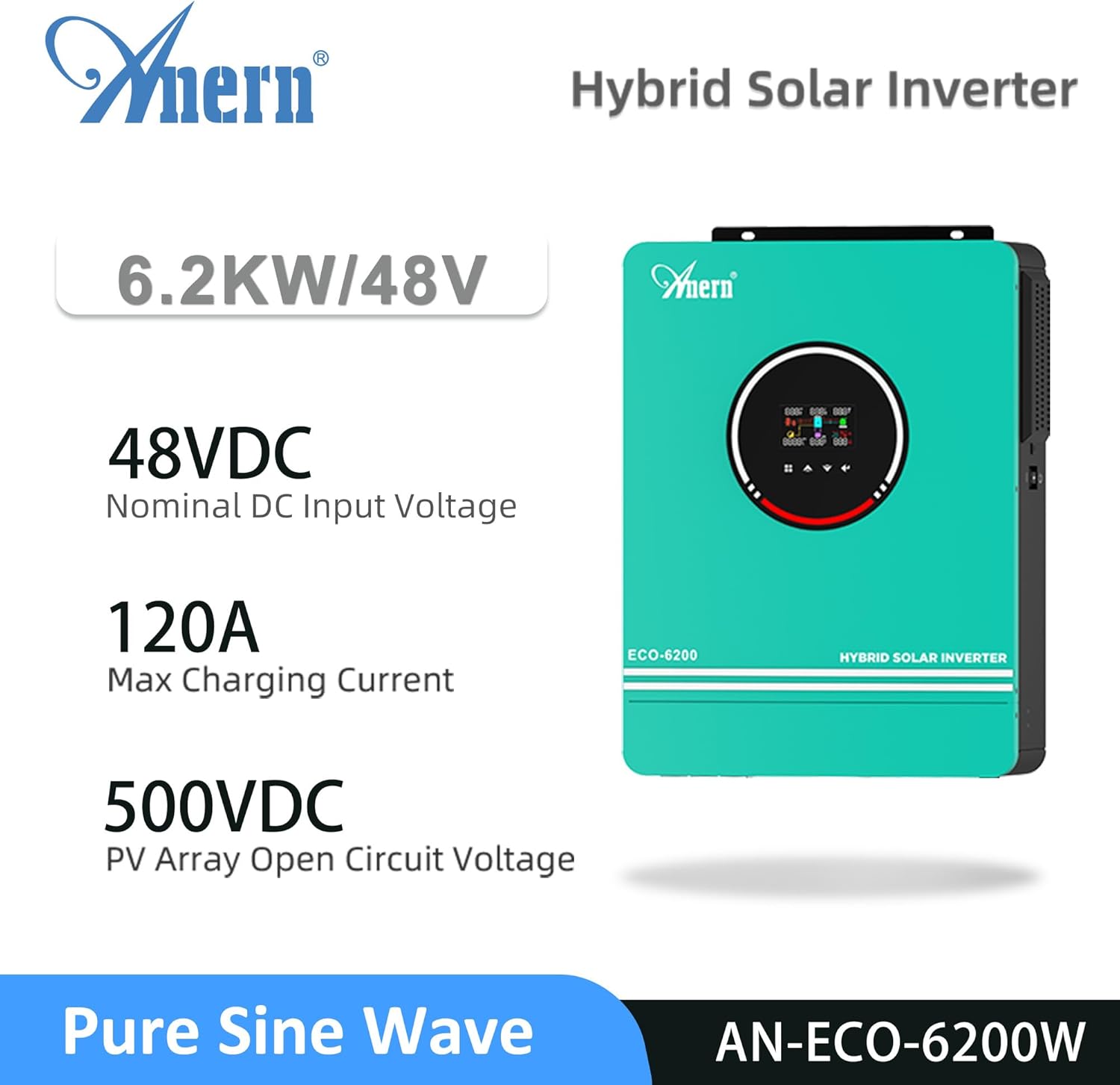

Figure 3.3: Visual representation of key technical specifications including 6.2KW/48V, 48VDC nominal input, 120A max charging current, and 500VDC PV array open circuit voltage.
Продукт видеолору:
Видео 3.1: Бүттүview of the Hybrid Solar Inverter with 120A MPPT Charge Controller, highlighting its features and benefits.
Video 3.2: Demonstrates the 6200W Hybrid Solar Inverter's capabilities, including its 48V DC to 220VAC conversion.
4. Орнотуу жана орнотуу
Proper installation is crucial for the safe and efficient operation of your inverter. Follow these guidelines carefully.
4.1 Орнотууга чейинки текшерүү тизмеси:
- Verify the inverter's specifications match your system requirements (48V DC input, 220-230VAC output).
- Ensure adequate ventilation space around the inverter.
- Prepare all necessary tools and wiring (refer to specifications for recommended cable sizes).
- Confirm the battery type is compatible (Lithium, Lead-Acid, Gel, AGM).
4.2 Электр байланыш схемасы:
The following diagram illustrates a typical wiring setup for the hybrid solar inverter, connecting to solar panels, batteries, AC input (utility/generator), and AC output loads.

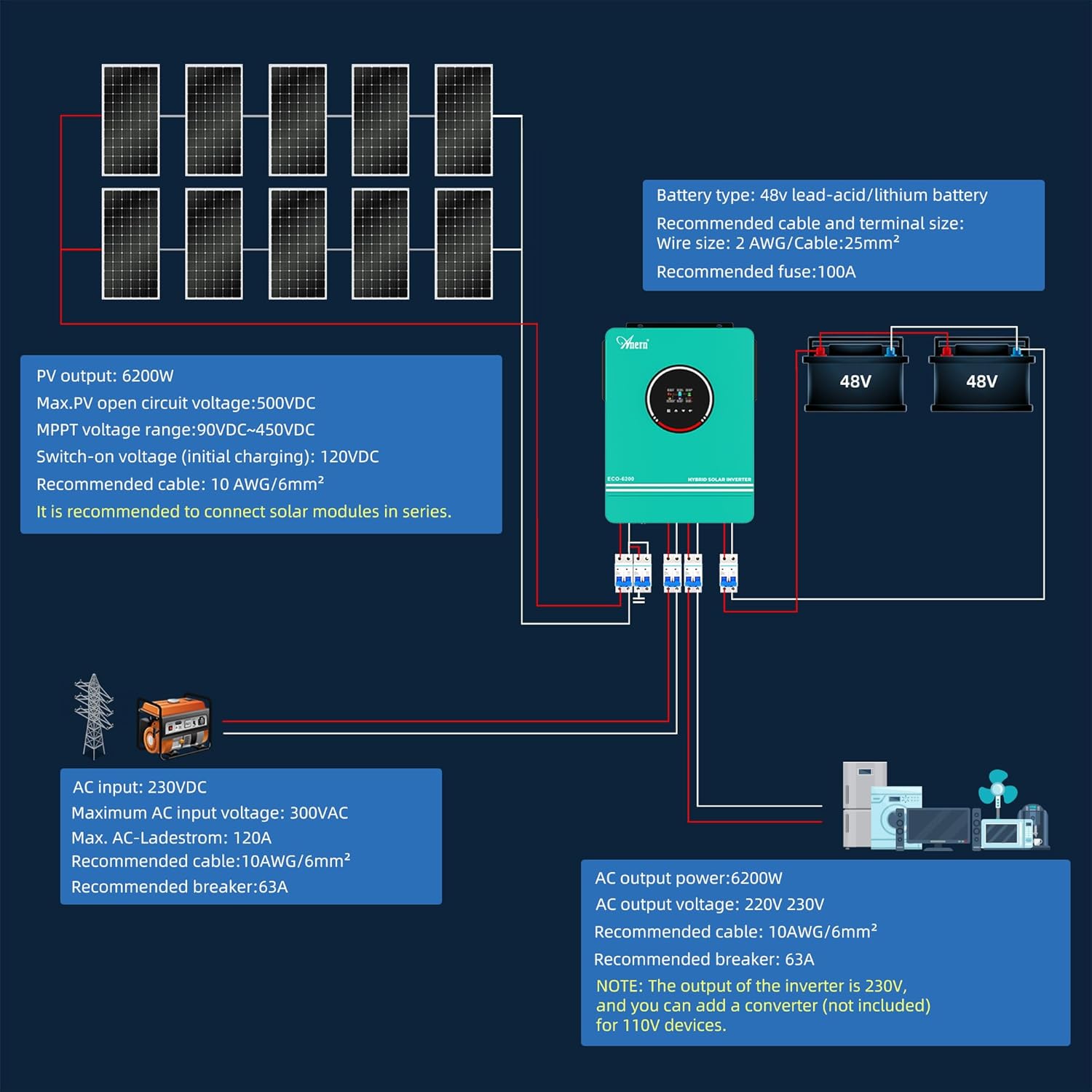

Figure 4.1: Comprehensive wiring diagram showing connections for PV input (max 6500W, 500Vdc), 48V battery bank, 230VAC utility input, and 220-230VAC output. Recommended cable sizes and breaker ratings are indicated.
4.3 Dual AC Output Configuration:
The inverter features a dual AC output system to manage different load priorities. The primary output handles higher rated power appliances, while the secondary output is for less critical loads. In scenarios of low mains current or low battery voltage, the primary circuit may switch off, maintaining power only to the secondary output to conserve energy.

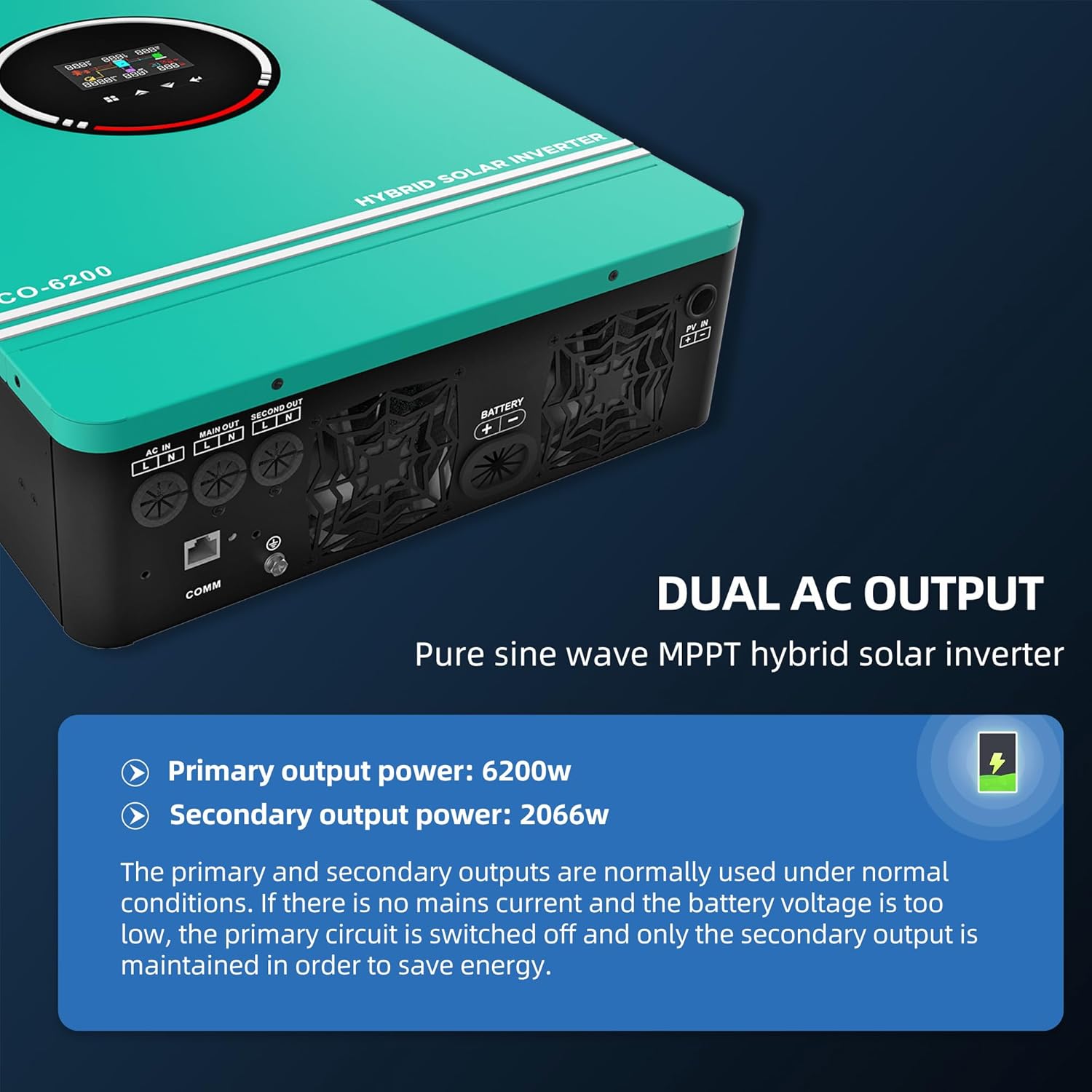

Figure 4.2: Illustration of the dual AC output functionality, showing primary output (6200W) for high-power devices and secondary output (2066W) for lower-power devices.
4.4 Battery Compatibility:
The Anern inverter is compatible with several types of 48V batteries, including Gel, FLD, Li-ion (Lithium), and AGM. Ensure your battery type is correctly configured in the inverter settings for optimal charging and discharge performance.

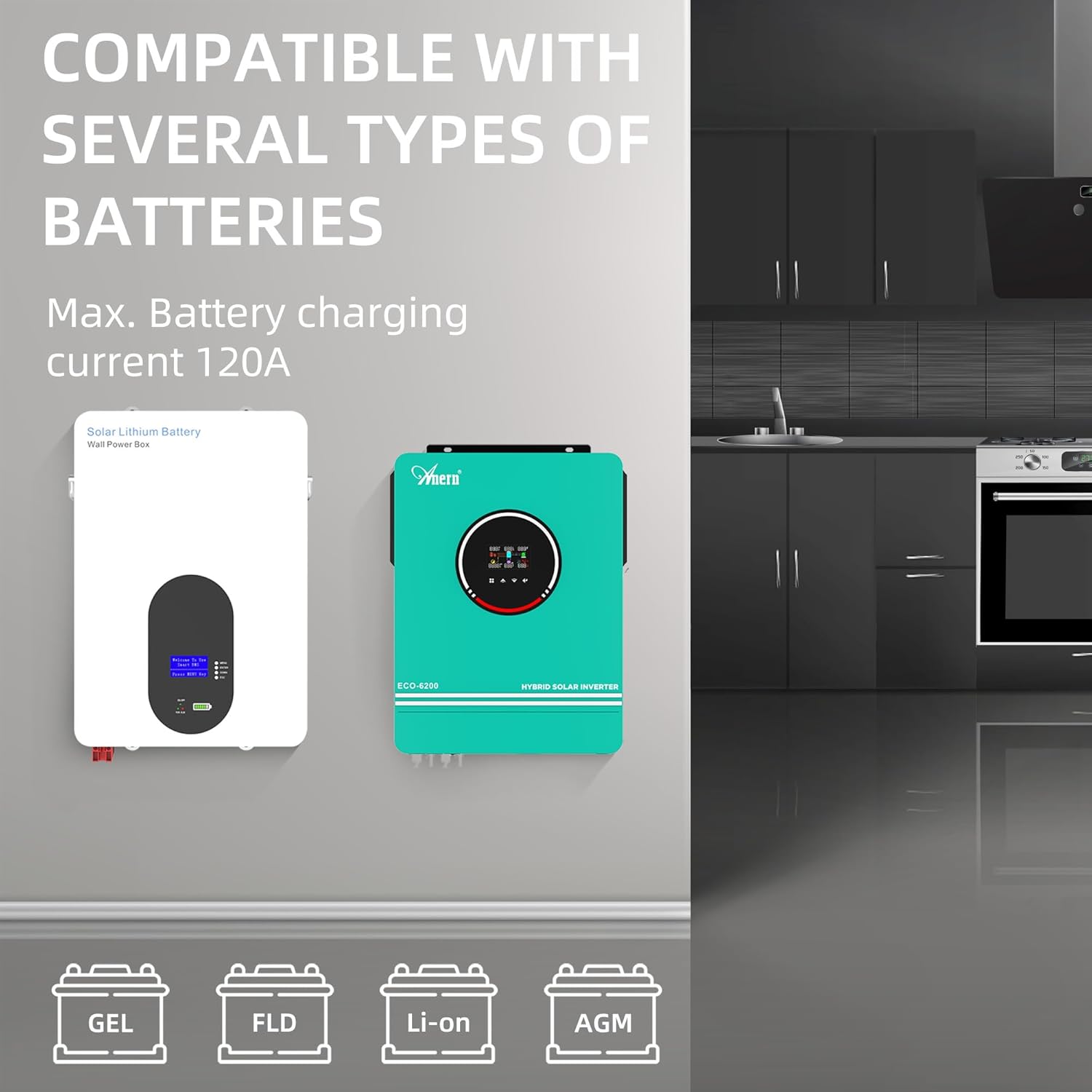

Figure 4.3: Visual guide to compatible battery types: Gel, FLD, Li-ion, and AGM. The inverter supports a maximum battery charging current of 120A.
5. Иштөө режимдери
The inverter offers flexible operating modes to suit various power management needs.
5.1 заряддоо режими:
Select from four charging modes:
- Күн энергиясынын артыкчылыгы: Solar power is prioritized for charging batteries and powering loads.
- Коммуналдык кызмат көрсөтүүлөрдүн артыкчылыгы: Utility power is prioritized for charging and loads, with solar as backup.
- Күн энергиясы жана коммуналдык кызматтар: Both solar and utility power are used for charging and loads.
- Батарея жана күн батареясы: Utilizes battery power first, then solar.
5.2 Output Modes:
Choose from three output modes:
- Күн энергиясынын артыкчылыгы: Loads are powered by solar first, then battery, then utility.
- Коммуналдык кызмат көрсөтүүлөрдүн артыкчылыгы: Loads are powered by utility first, then battery, then solar.
- SBU режими (Күн батареясы менен иштөө): Loads are powered by solar, then battery, then utility.
5.3 RGB Working Mode Indicator:
The inverter features an RGB light indicator that changes color based on its operating status:
Figure 5.1: RGB indicator showing different operating modes: White for Stationary, Violet for PV mode, Red for Battery mode, and Blue for Utility mode.
5.4 Wi-Fi Monitoring:
The system supports Wi-Fi monitoring, allowing you to control and monitor the inverter's operation via a mobile application (iOS/Android). This feature provides real-time data and remote management capabilities.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин инверторуңуздун узак иштөөсүн жана оптималдуу иштешин камсыздайт.
- Тазалоо: Инвертордун сыртын мезгил-мезгили менен кургак чүпүрөк менен тазалап туруңуз. Желдетүүчү тешиктердин чаң жана таштандылардан тазаланганын текшериңиз.
- Туташуу текшерүүлөрү: Жыл сайын бардык зымдардын туташууларынын бекемдигин жана дат басуу белгилерин текшерип туруңуз.
- Батареянын ден соолугу: Монитор батареянын көлөмүtage and health regularly, especially for lead-acid batteries. Follow battery manufacturer's maintenance guidelines.
- Экологиялык шарттар: Орнотуу чөйрөсү белгиленген температуранын жана нымдуулуктун чегинде болушун камсыз кылыңыз.
7. Кыйынчылыктарды
Бул бөлүм сиз кабылышы мүмкүн болгон жалпы маселелер боюнча чечимдерди берет.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Инвертор күйбөй жатат | No DC input from battery/PV; On/Off switch off; Blown fuse. | Check battery and PV connections; Ensure switch is ON; Inspect and replace fuses if necessary. |
| AC чыгышы жок | Overload; Over-temperature; Short circuit; Low battery voltage. | Reduce load; Ensure proper ventilation; Check for short circuits; Charge batteries. The inverter has automatic restart when AC power is restored. |
| Заряддоо тогу төмөн | Insufficient solar input; MPPT controller issue; Battery fault. | Check solar panel connections and sunlight; Verify MPPT settings; Inspect battery health. |
| Inverter display shows error code | Internal fault or specific protection triggered. | Refer to the inverter's LCD display for specific error codes and consult the manufacturer's support for detailed resolution. |
The Anern Solar Inverter includes built-in protections against Overload, Over-temperature, and Short circuit. If an issue persists, contact customer support.
8. Техникалык шарттар
Anern 6200W гибриддик күн энергиясы инверторунун деталдуу техникалык мүнөздөмөлөрү:
| Өзгөчөлүк | Спецификация |
|---|---|
| Модел | Anern 6200W Hybrid Solar Inverter |
| Номиналдуу кубаттуулук | 6200 Вт |
| DC Input Voltage | 48V |
| AC Output Voltage | 220-230VAC |
| Толкун формасы | Таза синус толкуну |
| MPPT Solar Charge Controller Current | 120A |
| Макс. PV Array Open Circuit Voltage | 450Vdc |
| Макс. PV Array күчү | 6500 Вт |
| Max PV No-Load Voltage | 500Vdc |
| Номиналдуу чыгаруу ток | 44.3Amp |
| Продукциянын өлчөмдөрү | 16.92 x 8.26 x 21.65 дюйм |
| Элемент Салмагы | 24.2 фунт |
| Батареянын кубаттуулугу (Контроллер) | 120 Amp Hours (Max. charging current) |
9. Кепилдик жана колдоо
Anern provides a one-year maintenance service for this inverter. If you encounter any malfunctions, please provide pictures or videos of the issue to the professional after-sales team. They will diagnose the cause and assist with component replacement if necessary.
For further assistance or technical support, please refer to the contact information provided with your purchase or visit the official Anern webсайт.
