1. Introduction and Overview
The Tornado Deluxe CVD 30 is a professional-grade upright vacuum cleaner designed for efficient and thorough cleaning. It features a 12-inch cleaning path, a single motor, and a comprehensive HEPA filtration system to ensure high performance and improved indoor air quality. This manual provides essential information for the safe and effective use, maintenance, and troubleshooting of your vacuum.
Сүрөт 1: Алдыңкы view of the Tornado Deluxe CVD 30 Upright Vacuum.
Негизги өзгөчөлүктөр төмөнкүлөрдү камтыйт:
- True HEPA Certified Filtration: A sealed, three-stage system captures 99.97% of particles down to 0.3 microns, including smoke, mold, dust, pollen, and bacteria.
- Колдонуучуга ыңгайлуу дизайн: Features like a fingertip power switch, indicator lights for bag full/clog, ergonomic handle, and adjustable handle height reduce operator fatigue.
- On-Board Tools: Includes a telescopic wand, upholstery tool, crevice tool, and dusting brush for detailed cleaning, conveniently stored on the vacuum.
- Reduced Downtime: Designed for easy maintenance with tool-less brush roll and belt removal, a quick-change pigtail cord, and a patented filter removal system.
- Green Cleaning Standards: CRI Gold certified and meets LEED standards with a quiet operation at 66 dB(A).
2. Коопсуздук маалыматы
Read all instructions before using this appliance. Always follow basic safety precautions to reduce the risk of fire, electric shock, or injury.
- Чаң соргучту розеткага сайганда кароосуз калтырбаңыз. Колдонбогондо жана тейлөөгө чейин розеткадан сууруп алыңыз.
- Сыртта же нымдуу беттерде колдонбоңуз.
- оюнчук катары колдонууга жол бербеңиз. Балдар тарабынан же алардын жанында колдонулганда кылдат көңүл буруу зарыл.
- Бул колдонмодо сүрөттөлгөндөй гана колдонуңуз. Өндүрүүчү сунуштаган тиркемелерди гана колдонуңуз.
- Бузулган шнур же сайгыч менен колдонбоңуз. Эгерде шайман керектелип иштебесе, кулап, бузулуп, сыртта калып же сууга түшүп кетсе, аны тейлөө борборуна кайтарыңыз.
- Тартпаңыз же шнур менен көтөрүп жүрбөңүз, шнурду тутка катары колдонбоңуз, шнурга эшикти жаппаңыз же шнурду курч четтеринен же бурчтарынан тартпаңыз. Шайманды шнурдун үстүнөн иштетпеңиз. Шнурды ысытылган беттерден алыс кармаңыз.
- шнурду тартып сууруп албаңыз. Электр розеткасынан сууруп алуу үчүн шнурдан эмес, сайгычтан кармаңыз.
- Штепсель же шайманды нымдуу кол менен кармабаңыз.
- Тешиктерге эч кандай нерсени салбаңыз. Бөгөттөлгөн ачуу менен колдонбоңуз; чаңдан, түктөн, чачтан жана аба агымын азайта турган нерселерден алыс болуңуз.
- Чачты, кенен кийимдерди, манжаларды жана дененин бардык бөлүктөрүн тешиктерден жана кыймылдуу бөлүктөрдөн алыс кармаңыз.
- Тамеки, ширеңке, ысык күл сыяктуу күйүп жаткан же чылым чеккен нерселерди албаңыз.
- Бензин сыяктуу күйүүчү же күйүүчү суюктуктарды алуу үчүн колдонбоңуз же алар болушу мүмкүн болгон жерлерде колдонбоңуз.
- Чаң баштыкчасы жана/же чыпкалары жок колдонбоңуз.
- Электр розеткасынан ажыратуудан мурун бардык башкаруу элементтерин өчүрүңүз.
- Тепкичтерде тазалоодо өзгөчө этият болуңуз.
3. Пакеттин мазмуну
Таңгактан чыгаргандан кийин, бардык компоненттер бар экенин жана бузулбаганын текшериңиз:
- Негизги вакуумдук агрегат
- Instruction Manual
- Ассамблея туткасы
- Power Cord (Pigtail design for quick change)
- Чаң тазалоочу щетка
- Жабуу куралы
- Жарака куралы
- Телескопиялык таяк
- Курал кармоочу
Сүрөт 2: Жакын пландан view of the on-board tools, including the dusting brush and hose connection.
4. Орнотуу
Follow these steps to assemble your Tornado Deluxe CVD 30 vacuum:
- Тутканы тиркөө: Insert the handle assembly into the designated slot on the main vacuum unit until it clicks securely into place. Ensure the handle is firmly seated.
- Кубат кабелин туташтыруу: The vacuum features a quick-change pigtail cord. Connect the main power cord to the pigtail connector on the vacuum.
- Install On-Board Tools: Attach the tool holder to the vacuum body as instructed in the assembly diagram (refer to the included manual for specific diagram if available). Place the dusting brush, upholstery tool, crevice tool, and telescopic wand into their respective storage slots on the tool holder.
- Check Filter and Bag: Before first use, ensure the disposable filter bag and HEPA filter are correctly installed. Refer to the "Maintenance" section for details on filter and bag installation.
Figure 3: The vacuum fully assembled with handle and on-board tools.
5. Иштөө нускамалары
Operating your Tornado Deluxe CVD 30 is designed to be straightforward and efficient.
- Күйгүзүү/өчүрүү:
Plug the power cord into a suitable electrical outlet. The vacuum is equipped with a fingertip power switch located on the handle. Press the switch to turn the vacuum ON, and press it again to turn it OFF.
Figure 4: Location of the fingertip power switch on the handle.
- Adjusting Carpet Height:
The vacuum features a height adjustment dial on the front of the cleaning head to optimize performance on different carpet pile heights. Rotate the dial to select the appropriate setting (e.g., lower settings for low pile carpet, higher settings for thick carpet or bare floors). Ensure the vacuum is off when adjusting the height.
Figure 5: Carpet height adjustment dial on the vacuum head.
- Using On-Board Tools:
For detailed cleaning of upholstery, crevices, or hard-to-reach areas, detach the hose from its main connection point and attach the desired on-board tool (telescopic wand, upholstery tool, crevice tool, or dusting brush). Ensure the tool is securely attached before use. Reattach the hose to its main connection point when finished.
Figure 6: The vacuum in operation on a carpeted surface.
6. Техникалык тейлөө
Regular maintenance ensures optimal performance and extends the life of your vacuum. Always unplug the vacuum before performing any maintenance.
- Changing the Disposable Filter Bag:
The vacuum is equipped with indicator lights that signal when the dust bag is full. To change the bag, open the front access panel. The patented filter removal system allows for a nearly dust-free bag change. Carefully remove the full bag and dispose of it. Insert a new genuine Tornado replacement bag, ensuring it is properly seated.
Figure 7: Removing the disposable filter bag.
- HEPA чыпкасын алмаштыруу:
The HEPA filter should be checked periodically and replaced as needed, typically every 6-12 months depending on usage. Access the HEPA filter compartment, usually located near the dust bag. Remove the old HEPA filter and insert a new one, ensuring a tight seal.

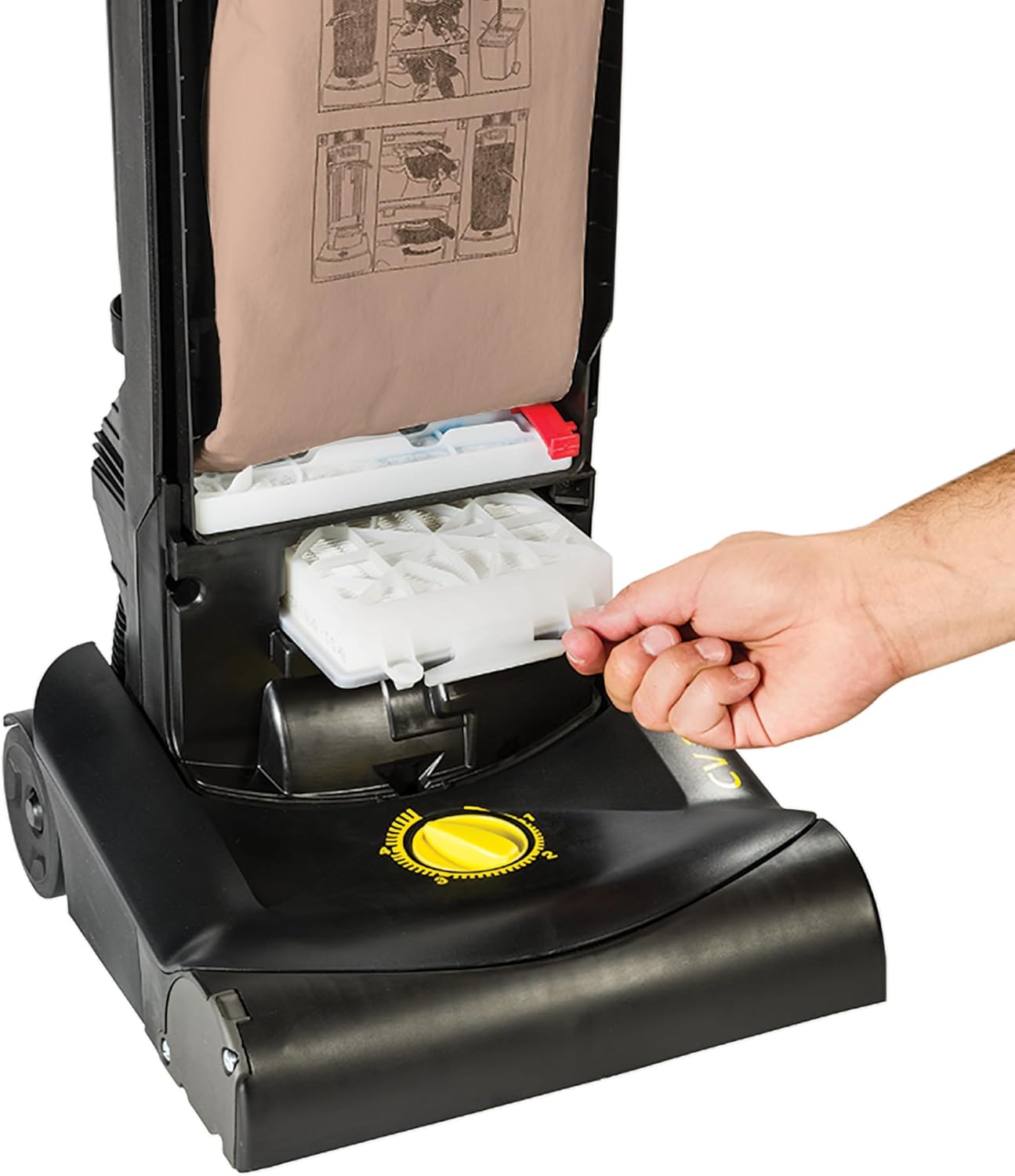

Figure 8: Accessing and replacing the HEPA filter.
- Cleaning/Replacing the Brush Roll:
The brush roll can accumulate hair and debris, affecting performance. The vacuum features a tool-less brush roll access port. Open the quick-release base plate to access the brush roll. Remove any tangled hair or debris. If the brush roll is worn or damaged, replace it with a genuine Tornado replacement part. The mechanical clutch system protects the belt and motor if the brush roll becomes jammed.
- Бычактарды тазалоо:
If suction decreases or the clog indicator light illuminates, check the hose and brush roll access ports for obstructions. The vacuum hose and brush roll access ports are designed for easy clearing of clogs without tools.
- Электр шнурын алмаштыруу:
The pigtail cord design allows for quick replacement of the 40-foot power cord, reducing downtime if the cord becomes damaged.
7. Кыйынчылыктарды
Жалпы маселелер жана аларды чечүү үчүн төмөнкү таблицаны караңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Вакуум күйбөйт. | кубат жок; Электр зымы толук кошулбаган; Термикалык коргоочу иштетилди. | Check power outlet; Ensure cord is fully plugged in; Unplug, wait 30 minutes, then plug in again. |
| Loss of suction or poor cleaning performance. | Dust bag full; Clog in hose or brush roll; Filters are dirty or improperly installed; Brush roll worn or jammed. | Change dust bag; Clear any clogs; Clean or replace filters; Inspect and clear/replace brush roll. |
| Щетка түрмөгү айланбайт. | Brush roll jammed with debris; Belt broken or dislodged; Mechanical clutch engaged. | Clear debris from brush roll; Inspect and replace belt if necessary; Check for excessive load on brush roll. |
| Адаттан тышкаркы ызы -чуу. | Object caught in brush roll or fan; Motor issue. | Turn off and unplug, inspect brush roll and air pathways for foreign objects. If noise persists, contact service. |
| Bag full indicator light is on, but bag is not full. | Clog in hose or intake. | Check and clear any clogs in the hose or intake path. |
8. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Бренд | Торнадо |
| Модель аты | CVD 30/1 (91430) |
| Чыпка түрү | HEPA Filter (3-stage sealed system) |
| Ватtage | 1080 ватт |
| Мотор кубаты | 1.4 Ат күчү |
| Максималдуу соргуч | 81.5 Inches (Waterlift) |
| Кубаттуулугу | 5.8 Quarts (Dust Bag) |
| Ызы-чуу деңгээли | 66 дБ(А) |
| Тазалоо жолу | 12 дюйм |
| Шлангдын узундугу | 6.5 Фут |
| Продукциянын өлчөмдөрү (L x W x Y) | 12.75"L x 12"W x 45"H |
| Элемент Салмагы | 17.5 фунт |
| Сертификаттар | CRI Gold certified, Meets LEED standards |
| Камтылган компоненттер | Machine, Manual, Handle, Cord, Dusting Brush, Tool Holder |
9. Кепилдик жана колдоо
For warranty information and customer support, please refer to the warranty card included with your product or visit the official Tornado webсайт. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.
For technical assistance or to order replacement parts, contact Tornado customer service. Contact details can typically be found on the manufacturer's webсайтында же камтылган документтерде.
Онлайн ресурстар: For additional support, product registration, and FAQs, visit the official Tornado webсайт: www.tornadoindustries.com
