1. Киришүү
Welcome to the VirtuFit Elite TR-500i Treadmill user manual. This guide provides essential information for the safe and effective use of your new fitness equipment. Please read this manual thoroughly before assembly or operation and keep it for future reference.
Маанилүү коопсуздук нускамалары
To reduce the risk of serious injury, read all important precautions and instructions in this manual before using the treadmill. VirtuFit assumes no responsibility for personal injury or property damage sustained by or through the use of this product.
- Кандайдыр бир көнүгүү программасын баштоодон мурун ар дайым дарыгер менен кеңешиңиз.
- Балдарды жана үй жаныбарларын ар дайым чуркоо жолунан алыс кармаңыз.
- Чуркоо жолун тегиз жерге коюңуз, анын артында кеминде 2 метр жана эки тарабында 0.6 метр бош орун калтырыңыз.
- Тийиштүү көнүгүү кийимин жана спорттук бут кийимди кийиңиз.
- Эгерде чуркоо жолунун шнуру же сайы бузулуп калса, же ал туура иштебей жатса, аны иштетпеңиз.
- Чуркоо жолунда чуркоодон мурун коопсуздук ачкычынын клипсин ар дайым кийимиңизге бекитиңиз.
- Кур кыймылдап жатканда чуркоо жолуна чыкпаңыз же андан түшпөңүз.
- Колдонуучунун максималдуу салмагы: 150 кг.
2. Продукт бүтүп калдыview
The VirtuFit Elite TR-500i is a robust and versatile treadmill designed for intensive home use. It features a powerful motor, a wide range of training programs, and a comfortable running surface with excellent shock absorption.
Image: The VirtuFit Elite TR-500i Treadmill, showcasing its sleek design and sturdy frame.
Негизги өзгөчөлүктөрү
- Powerful 3.0 HP motor for smooth and quiet operation.
- Multi-shock absorption system for comfortable running.
- Adjustable speed from 0.8 to 20 km/h.
- Automatic incline adjustment from 0% to 15%.
- 7-inch TFT color display with intuitive controls.
- 30 diverse training programs, including heart rate controlled options.
- Integrated MP3 connection and speakers for entertainment.
- Foldable design with Soft Drop-System and transport wheels for easy storage.
Өлчөмдөр
Image: Diagram showing the dimensions of the VirtuFit Elite TR-500i Treadmill: Length 181 cm, Width 96 cm, Height 130 cm.
When unfolded, the treadmill measures approximately 181 cm (Length) x 96 cm (Width) x 130 cm (Height). When folded, its compact design allows for convenient storage.
3. Компоненттердин тизмеси
Монтаждоодон мурун, бардык бөлүктөрү бар экенин жана бузулбаганын текшериңиз. Эгерде кандайдыр бир бөлүктөрү жок же бузулуп калса, дароо кардарларды колдоо менен байланышыңыз.
- Treadmill Base (main unit with running deck)
- Консолдук Ассамблея
- Upright Posts (left and right)
- Assembly Accessories (bolts, washers, nuts, tools)
- Электр кабели
- Колдонуучунун Колдонмосу (бул документ)
- Коопсуздук ачкычы
- Lubrication Tools (e.g., silicone oil bottle)
4. Монтаждоо боюнча нускамалар
Assembly typically requires two people. Follow these general steps. Refer to the included assembly diagram for detailed illustrations.
- Компоненттерди таңгактан чыгаруу: Carefully remove all parts from the packaging and lay them out in a clear area.
- Тик мамыларды бекитүү: Secure the left and right upright posts to the treadmill base using the provided bolts and washers.
- Орнотуу консолу: Carefully lift and attach the console assembly to the top of the upright posts. Ensure all cables are connected properly and not pinched.
- Коопсуз кармагычтар: Fasten any additional handrail components if separate.
- Акыркы текшерүүлөр: Tighten all bolts and nuts. Ensure the treadmill is stable and level.

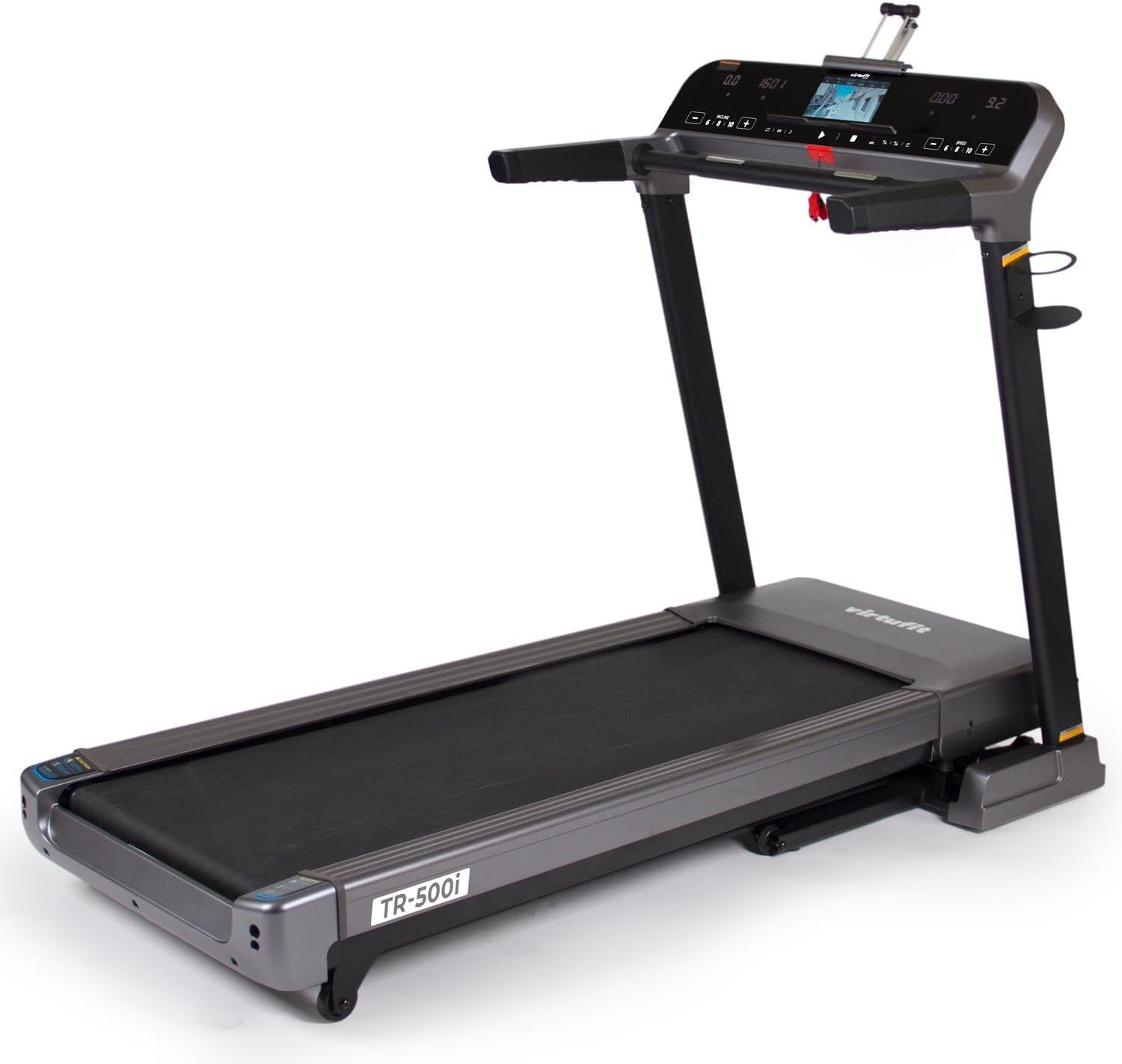

Сүрөт: бир тарап view of the VirtuFit Elite TR-500i Treadmill, illustrating its structure which is assembled from various components.
5. Иштөө нускамалары
Console Functions
Image: Close-up of the VirtuFit Elite TR-500i treadmill's 7-inch TFT color display, showing options for program selection and workout metrics.
The 7-inch TFT color display provides all necessary information during your workout. It shows time, distance, speed, incline, calories burned, and heart rate.
Treadmill баштоо
- Электр кабелин жерге туташтырылган розеткага туташтырыңыз.
- Attach the safety key clip to your clothing and insert the safety key into its designated slot on the console. The display will light up.
- Press the 'START' button to begin. The belt will start moving at a low speed.
Программа тандоо
The treadmill offers 30 integrated programs:
- 24 Алдын ала коюлган программалар: Designed for various fitness levels and goals.
- 3 User Programs: Allows you to create and save your custom workouts.
- Heart Rate Controlled Programs: Adjusts speed and incline to maintain your target heart rate.
- Fat Measurement Program: Estimates body fat percentage.
Use the 'PROGRAM' button to cycle through the available programs. Press 'ENTER' or 'START' to select a program.
Speed and Incline Adjustment
- Ылдамдыгы: Use the '+' and '-' buttons or quick-speed buttons on the console to adjust the belt speed from 0.8 km/h to 20 km/h.
- Жантайма: Use the 'INCLINE' '+' and '-' buttons or quick-incline buttons to adjust the incline from 0% to 15% in 1% increments.
Жүрөктүн кагышын көзөмөлдөө
Image: The VirtuFit Elite TR-500i Treadmill with an overlay highlighting the heart rate monitor function, indicating its presence and utility.
Grip the heart rate sensors on the handlebars to display your pulse on the console. For more accurate and continuous monitoring, consider using a compatible chest strap (sold separately).
Көңүл ачуу өзгөчөлүктөрү
Connect your MP3 player or smartphone to the treadmill's audio input using the provided cable. Play your favorite music through the built-in speakers for an enhanced workout experience.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин чуркоо жолуңуздун узак мөөнөттүү жана оптималдуу иштешин камсыз кылат.
Тазалоо
- Ар бир колдонуудан кийин: Консольду жана башка беттерди жарнама менен сүртүңүзamp терди жана чаңды тазалоо үчүн кездеме.
- Апта сайын: Vacuum under the treadmill to prevent dust and debris from accumulating.
- Ай сайын: Clean the motor cover area. Unplug the treadmill before removing the motor cover.
Майлоо
Image: A detailed close-up of the running belt surface on the VirtuFit Elite TR-500i Treadmill, indicating the area requiring regular lubrication.
The running belt requires periodic lubrication with silicone oil to reduce friction and extend its lifespan. The frequency depends on usage:
- Light Use (less than 3 hours/week): Every 6 months
- Moderate Use (3-5 hours/week): Every 3 months
- Heavy Use (more than 5 hours/week): Every 6-8 weeks
To lubricate: Lift the edge of the running belt and apply a thin line of silicone oil to the center of the deck. Run the treadmill at a slow speed for a few minutes to distribute the lubricant.
Белди тууралоо
If the running belt slips or drifts to one side, it may need adjustment. Use the provided Allen wrench to turn the tension bolts at the rear of the treadmill. Turn clockwise to tighten, counter-clockwise to loosen. Adjust in small increments (quarter turns) until the belt is centered and properly tensioned.
7. Көйгөйлөрдү чечүү боюнча колдонмо
Бул бөлүмдө чуркоо жолуңузда кездешүүсү мүмкүн болгон жалпы маселелер каралат.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Чуркоо жолу башталбайт | Электр шнуру суурулган; Коопсуздук ачкычы салынган эмес; Автоматтык өчүргүч өчүп калган. | Check power connection; Insert safety key fully; Reset circuit breaker. |
| Кур тайганын чуркоо | Belt too loose; Belt worn out. | Adjust belt tension (see Maintenance); Contact customer support for replacement. |
| Чуркоо куру бир тарапка ооп кетти | Кур борборлоштурулган эмес. | Adjust belt alignment (see Maintenance). |
| Иш учурунда адаттан тыш ызы-чуу | Бош калган бөлүктөр; Майлануунун жетишсиздиги; Мотордогу көйгөй. | Check and tighten all bolts; Lubricate running belt; Contact customer support. |
| Дисплей иштебейт | Кабелдин байланышы бошоп калды; Консоль иштебей калды. | Check all cable connections to the console; Contact customer support. |
8. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Модель номери | VFLOTR-500i |
| Мотор күчү | 3.0 HP (Continuous Duty) |
| Ылдамдык диапазону | 0.8 - 20 км/саат |
| Эңкейүү диапазону | 0 - 15% (Автоматтык түрдө) |
| Максималдуу Колдонуучу Салмагы | 150 кг |
| Running Surface Material | Multi-layer belt with shock absorption |
| Дисплей түрү | 7 дюймдук TFT түстүү экран |
| Программалар | 30 (24 pre-set, 3 user, HR-controlled, fat measurement) |
| Байланыш | MP3 input, Speakers |
| Frame Material | Эритме болот |
| Продукциянын өлчөмдөрү (L x W x Y) | 181 cm x 96 cm x 130 cm (unfolded) |
| Продукт Салмагы | 77 кг |
| Power Source | Зымдуу электр |
| Өзгөчөлүктөр | Foldable (Soft Drop-System), Transport Wheels, Heart Rate Sensors |
9. Кепилдик жана колдоо
Кепилдик маалымат
VirtuFit products are manufactured to high-quality standards. This product comes with a standard manufacturer's warranty against defects in materials and workmanship. The specific warranty period may vary by region and product component. Please retain your proof of purchase for warranty claims.
The warranty typically covers manufacturing defects and does not cover damage resulting from improper assembly, misuse, neglect, accidents, alterations, or normal wear and tear.
Кардарларды колдоо
If you have any questions, require assistance with assembly or operation, or need to report a defect, please contact VirtuFit customer support. Have your model number (VFLOTR-500i) and proof of purchase ready when contacting support.
For the most up-to-date contact information, please visit the official VirtuFit webсайтына же сатып алуу документтериңизде берилген байланыш маалыматына кайрылыңыз.
