1. Киришүү
Бул колдонмодо BAFANG C18 LCD дисплейиңизди орнотуу, иштетүү, техникалык тейлөө жана мүчүлүштүктөрдү оңдоо боюнча кеңири көрсөтмөлөр берилген. BAFANG C18 LCD дисплейи UART байланыш протоколун колдонгон BAFANG ортоңку моторлору үчүн иштелип чыккан жана электр велосипедин жакшыртылган тажрыйба үчүн так жана ар тараптуу жүрүү маалыматтарын сунуштайт.
Дисплей 3.5 дюймдук TFT түстүү экраны жана бекемделген PMMA LCD дисплейи бар бышык компьютер корпусунда жайгашкан тышкы 5 баскычтуу клавиатура менен жабдылган. Ал суу өткөрбөйт жана чаң өткөрбөйт, IP65 рейтингине ээ, бул ар кандай шарттарда ишенимдүүлүктү камсыз кылат.
2. Коопсуздук маалыматы
- Айдоодон мурун дисплейдин бекем орнотулганын ар дайым текшериңиз.
- Дисплейди бөлүктөргө бөлүүгө же өзгөртүүгө аракет кылбаңыз. Бул кепилдикти жокко чыгарып, зыян келтириши мүмкүн.
- Дисплейди иштөө диапазонунан тышкары өтө жогорку температурага (-20℃ден 45℃ге чейин) дуушар кылбаңыз.
- Дисплей сууга жана чаңга туруктуулугу боюнча IP65 рейтингине ээ болгону менен, аны сууга чөмүлдүрүүдөн же жогорку басымдагы суу агымдарын түздөн-түз колдонуудан алыс болуңуз.
- Унаа жүрүү маалыматтарынын так көрүнүшүн камсыз кылуу үчүн экранды таза жана тоскоолдуктардан алыс кармаңыз.
- Жол коопсуздугун ар дайым биринчи орунга коюңуз. Жол тыгынында жүргөндө дисплейди иштетпеңиз же жөндөөлөрдү тууралабаңыз.
3. Пакеттин мазмуну
Пакетиңизде бардык буюмдар бар экенин текшериңиз:
- BAFANG C18 LCD дисплей блогу
- Тышкы 5 баскычтуу баскычтоп
- Орнотуу кронштейндери (экран жана клавиатура үчүн)
- Кабельдерди туташтыруу
4. Орнотуу жана орнотуу
4.1 Шайкештик
BAFANG C18 LCD дисплейи UART байланыш протоколунун 5.0дон 5.8ге чейинки версияларын колдонгон BAFANG моторлору менен гана шайкеш келет. Ал BAFANG BBS сериясындагы ортоңку моторлор жана BAFANG Hub моторлору үчүн иштелип чыккан. Моторуңуз 5 пиндүү ургаачы тегерек UART протокол туташтыргычын колдоноорун текшериңиз.
4.1-сүрөт: Шайкештик бүттүviewБул сүрөттө BAFANG BBS сериялары жана Hub Motors үчүн шайкеш келген UART протоколу (5 пиндүү ургаачы тегерек) жана башка бренддер жана айрым BAFANG орто жетектүү моторлору үчүн шайкеш келбеген CAN протоколу (5 пиндүү эркек үч бурчтуу) көрсөтүлгөн.
4.2 Дисплейди жана клавиатураны орнотуу
Дисплей экранынын кронштейни Ø22.2 мм, Ø25.4 мм жана Ø31.8 мм диаметрдеги рулдар үчүн ылайыктуу. Клавиатуранын кронштейни Ø22.2 мм диаметрдеги рулдар үчүн иштелип чыккан.
- Дисплей блогу үчүн рулуңузда тиешелүү жерди тандап, ал сизге тоскоол болбошун камсыз кылыңыз. view же тормоздоого/жылдырууга тоскоолдук кылбайт.
- Дисплей кронштейнин рулга бекитип, берилген бурамалар менен бекем бекитиңиз.
- Дисплей блогун кронштейнге ордуна чыкылдаган үн чыкканча жылдырыңыз.
- 5 баскычтуу тышкы клавиатураны дисплейдин жанына, айдап бара жатканда баш бармагыңыз менен оңой жетүүгө мүмкүндүк берген абалга орнотуңуз.
4.3 Зымдарды туташтыруу
Дисплейди берилген 5-пиндүү ургаачы туташтыргычты колдонуп, BAFANG мотор системаңызга туташтырыңыз. Туташуунун бекем экенин жана зымдардын кысылып калбаганын текшериңиз.
4.2-сүрөт: Кабелдин параметрлери жана зым схемасы. Бул сүрөттө 5 пиндүү ургаачы дисплей туташтыргычынын (Кызыл: Оң, Сары: RXD, Жашыл: TXD, Кызгылт сары: Дисплейди кулпулоочу зым, Кара: Жер) жана тиешелүү эркек EB1T4 туташтыргычынын төөнөгүчтөрү кеңири баяндалган. Ошондой эле, дисплейдин моторго, тормоз рычагдарына жана баш бармак дросселине туташуу схемасы берилген.
Маанилүү: Моторуңуздун кабелдик зымдардын схемасы көрсөтүлгөнгө дал келерин текшериңиз. Эгерде зымдардын схемасы башкача болсо, дисплей туура иштебейт.
5. Дисплейди иштетүү
5.1 Дисплейview
3.5 дюймдук TFT түстүү экран так жана ар тараптуу сүрөт тартууну камсыз кылат view Сиздин жүрүү маалыматтарыңыздын. Тышкы 5 баскычтуу клавиатура оңой навигацияны жана башкарууну камсыз кылат.
5.1-сүрөт: Көп функциялуу LCD дисплей. Бул сүрөттө BAFANG C18 экранында көрсөтүлгөн ар кандай маалымат чекиттери, анын ичинде убакыт, батареянын деңгээли, фаранын абалы, учурдагы ылдамдык, кубаттуулук/токтун чыгышы, жалпы пробег, PAS деңгээли, ылдамдык шкаласы жана сапар пробеги баса белгиленет. Ошондой эле, USB аркылуу кубаттоо мүмкүнчүлүгү көрсөтүлгөн.
5.2 Негизги функциялар
- Кубат баскычы: Дисплейди күйгүзүү/өчүрүү үчүн басып кармап туруңуз.
- Өйдө/төмөн баскычтары (+/-): Педаль жардам системасынын (PAS) деңгээлин тууралаңыз (конфигурацияга жараша 0-3, 0-5 же 0-9). Бул баскычтар меню параметрлерин да өзгөртө алат.
- Режим/Маалымат баскычы (i): Ар кандай дисплей режимдери аркылуу айланып өтүңүз (мисалы, сапар аралыгы, одометр, максималдуу ылдамдык, орточо ылдамдык, энергия керектөө, калориялар).
- Жарык баскычы: Велосипеддин фараларын КҮЙГҮЗҮҮ/ӨЧҮРҮҮ (эгер туташтырылган жана колдоого алынган болсо).
5.3 Функциялар жана функциялар
- Автоматтык жарыкты сезүү: Дисплей айлана-чөйрөнүн жарык шарттарына жараша арткы жарыктын жарыктыгын автоматтык түрдө тууралай алат.
- 5-деңгээлдүү арткы жарык: Ар кандай жарык чөйрөлөрүндө оптималдуу көрүнүү үчүн экрандын жарыктыгын кол менен жөндөңүз.
- USB кубаттоо порту: Смартфондор сыяктуу тышкы түзмөктөрдү кубаттоо үчүн ыңгайлуу USB порту орнотулган.
- PAS деңгээлин тандоо: Өзүнчө ECO жана Sport режимдерисиз ар кандай педаль жардам деңгээлиндеги режимдерди (0-3, 0-5, 0-9) колдойт.
- Реалдуу убакыттагы маалыматтарды көрсөтүү: Мотордун чыгуучу кубаттуулугун (Вт), чыгуучу токту (А), калган пробег диапазонун жана болжолдуу энергия сарптоосун (калорияларды) көрсөтөт.
5.2-сүрөт: Жогорку технологиялуу дисплейдин өзгөчөлүктөрү. Бул сүрөттө жөнгө салынуучу PAS деңгээлдери (0-9), рулдун ар кандай диаметрлери үчүн ар тараптуу кармагыч өлчөмдөрү, 2.7 дюймдук LCD экран, 1-5 жарыктык жөндөөлөрү жана орнотулган USB кубаттоо порту сыяктуу негизги өзгөчөлүктөр баса белгиленет.
6. Техникалык тейлөө
- Тазалоо: жумшак колдонуу, damp Дисплейдин экранын жана корпусун сүртүү үчүн чүпүрөк колдонуңуз. Абразивдүү тазалоочу каражаттарды, эриткичтерди же жогорку басымдагы сууну колдонбоңуз.
- Байланыштары: Кабелдин бардык туташууларынын бекемдигин жана коррозияга учурабагандыгын текшерүү үчүн мезгил-мезгили менен текшерип туруңуз.
- Сактагыч: Электр велосипедиңизди узак убакытка, айрыкча суук шарттарда сактоодо, дисплейди алып салып, кургак, бөлмө температурасында сактоо сунушталат.
- Таасирден коргоо: Бышык болгону менен, дисплейди түшүрүп албоодон же катуу соккуга дуушар кылбоодон алыс болуңуз.
7. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Дисплей күйбөйт. | Кабелдин байланышы бошоп, батарея аз, мотор шайкеш келбейт. | Бардык туташууларды текшериңиз. Электр велосипединин аккумулятору заряддалганын текшериңиз. Мотордун шайкештигин текшериңиз (UART протоколу). |
| Эч кандай маалымат көрсөтүлбөйт (ылдамдык, PAS деңгээли). | Сенсор көйгөйү, байланыш катасы. | Мотордун жана ылдамдык сенсорунун туташууларын текшериңиз. Системаны өчүрүп-күйгүзүңүз. |
| Экран күңүрт же окулбайт. | Арткы жарыкты орнотуу, түз күн нуру. | Арткы жарыктын жарыктыгын тууралаңыз. Эгер күн нуру түз тийсе, көлөкө жерге жылдырыңыз. |
| USB кубаттоо иштебей жатат. | Кабелдик көйгөй, түзмөктүн шайкеш келбеши. | Башка USB кабелин жана түзмөктү колдонуп көрүңүз. Дисплей күйүп турганын текшериңиз. |
Эгерде сиз бул жерде көрсөтүлбөгөн көйгөйлөргө туш болсоңуз же көйгөй чечилбесе, жардам алуу үчүн BAFANG кардарларды колдоо кызматына кайрылыңыз.
8. Техникалык шарттар

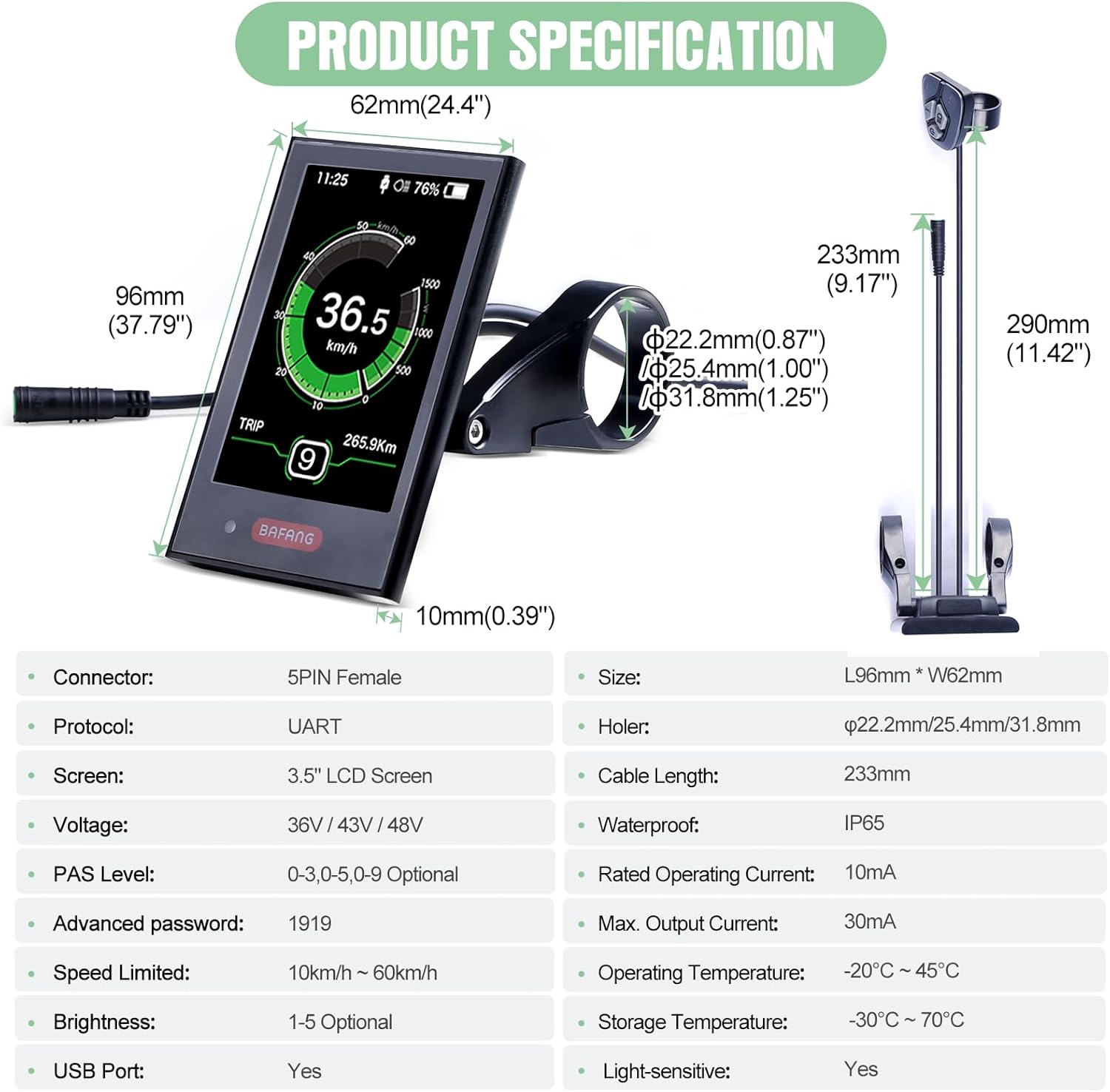

8.1-сүрөт: Продукциянын мүнөздөмөлөрү. Бул сүрөттө дисплейдин өлчөмдөрүнүн визуалдык көрүнүшү жана анын техникалык мүнөздөмөлөрүнүн кеңири таблицасы берилген.
| Параметр | Нарк |
|---|---|
| Rated Voltage | 36V/43V/48V DC |
| Номиналдуу ток | 10мА |
| Максималдуу иштөө тогу | 30мА |
| Агып кетүү тогу (өчүрүлгөн) | ≤1uA |
| Контроллерге берилген иштөө тогу | 50мА |
| Иштөө температурасы | -20℃ ~ 45℃ |
| Сактоо температурасы | -30℃ ~ 70℃ |
| IP деңгээл | IP65 |
| Сактоочу нымдуулук | 30%-70% |
| Экран түрү | 3.5 дюймдук TFT түстүү экран |
| Туташтыргыч түрү | 5 пиндүү ургаачы туташтыргыч (UART протоколу) |
| Рутка Clamp Диаметри | Ø22.2/25.4/31.8 мм (Экран), Ø22.2 мм (Баскычтоп) |
| Кабелдин узундугу | 233мм |
9. Кепилдик жана колдоо
9.1 Кепилдик маалыматы
BAFANG C18 LCD дисплейи кайтарып берүү үчүн 30 күндүк жана оңдоо же алмаштыруу үчүн 365 күндүк кепилдик менен келет. Кепилдик талаптары үчүн сатып алганыңызды тастыктаган документти сактап коюңуз.
9.2 Кардарларды колдоо
Техникалык жардам, мүчүлүштүктөрдү оңдоо же кепилдик боюнча суроолоруңуз болсо, BAFANG кардарларды колдоо кызматына кайрылыңыз. Расмий BAFANG кызматына кайрылыңыз webБайланыш маалыматы үчүн сайтка же сатып алуу документтериңизге кайрылыңыз.
Көбүрөөк маалымат жана колдоо ресурстары үчүн Amazon'догу расмий BAFANG дүкөнүнө да барсаңыз болот: BAFANG Amazon дүкөнү.
