BEISHI R5 мобилдик сыналгы стендинин нускамасы

1. Киришүү

Бул колдонмодо BEISHI R5 мобилдик сыналгы стендиңизди чогултуу, иштетүү жана тейлөө боюнча толук нускамалар камтылган. 32 дюймдан 75 дюймга чейинки жана 180 фунтка чейинки телевизорлор үчүн иштелип чыккан бул стенд мобилдүүлүктү жана комплекстүү сактоо чечимдерин сунуштайт. Коопсуз жана туура иштешин камсыз кылуу үчүн чогултуп, колдонуудан мурун бул колдонмону кылдат окуп чыгыңыз.

2. Коопсуздук маалыматы

• Монтаждоо алдында бардык бөлүктөрдүн бар экенин жана бузулбаганын текшериңиз. Эгерде кандайдыр бир бөлүктөрү жок же бузулган болсо, колдонбоңуз.
• Телевизордун монтаждоочу эң жогорку салмагы 180 фунттан ашпаңыз.
• Орто текче үчүн 110 фунт жана төмөнкү текче үчүн 220 фунт салмактан ашпаңыз.
• Ар дайым сыналгы көрсөтмөлөргө ылайык VESA кронштейнине бекем орнотулганын текшериңиз.
• Кокус кыймылга жол бербөө үчүн стенд кыймылсыз турганда дөңгөлөктөрдү бекитиңиз.
• Балдарды жана үй жаныбарларын чогултуу учурунда жана аны жылдырууда стендден алыс кармаңыз.
• Стендди тегиз эмес беттерге коюудан алыс болуңуз.
• Телевизордун стендине асылбаңыз жана ага чыкпаңыз.

3. Пакеттин мазмуну

Төмөндө саналып өткөн бардык компоненттер пакетиңизге камтылганын текшериңиз. Эгерде кандайдыр бир бөлүктөрү жок же бузулуп калса, кардарларды колдоо менен байланышыңыз.

(Эскертүү: Диаграммалары менен деталдык бөлүктөрдүн тизмеси, адатта, тиркелген физикалык колдонмодо болот. Бул бөлүм жалпы толтургуч катары кызмат кылат.)

• Негизги рамка компоненттери (негизги, вертикалдуу таянычтар)
• Сыналгы орнотуу кронштейндери (VESA шайкеш келет)
• Сактоочу текчелер (жогорку жана төмөнкү)
• Бөгөттөөчү дөңгөлөктөр
• Аппараттык комплект (буроолор, шайбалар, гайкалар, Аллен ачкычтары)
• Колдонмо (бул документ)

4. Орнотуу жана чогултуу

Ассамблея, адатта, эки адамды талап кылат. Чийип кетпеш үчүн бардык бөлүктөрүн жумшак, таза бетке жайыңыз. Phillips баш бурагыч талап кылынышы мүмкүн (киргизилген эмес).

4.1. Дөңгөлөктөрдү негизге бекитиңиз

1. Берилген буроолорду жана ачкычты колдонуп, кулпуланган дөңгөлөктөрдү этияттык менен базанын рамкасынын белгиленген жерлерине бекитиңиз. Алардын бекем бекемделгенин текшериңиз.

Сүрөттүн сүрөттөлүшү: Жакын план view анын кулпуланган дөңгөлөктөрү менен телевизордун стендинин негизинин. Сүрөт дөңгөлөктөрдүн 360 градуска айлануу жөндөмдүүлүгүн жана жылмакай кыймылды жана туруктуулукту баса белгилеген кулпу механизмин көрсөтөт.

4.2. Рамканы жана текчелерди чогултуңуз

2. Негизги алкакка вертикалдуу колдоо тилкелерин туташтырыңыз.
3. Төмөнкү сактоо текчесин көрсөтүлгөн жабдыктын жардамы менен рамкага бекитиңиз.
4. Үстүнкү сактоо текчесин рамкага бекитиңиз.

Сүрөттүн сүрөттөлүшү: Толук view BEISHI R5 мобилдик телевизор стендинин, showcasing анын эки кенен жыгач текчелери жана бышык кара металл алкагы. Стенд толугу менен чогулган жана конок бөлмөсүндө жайгаштырылган, бул анын эстетикалык жана функционалдык дизайнын чагылдырат.

4.3. Телевизор монтаждоо кронштейндерин орнотуу

5. VESA монтаждоо кронштейндерин телевизоруңуздун артына жабдык топтомундагы тиешелүү бурамалар жана бөлгүчтөрдү колдонуп бекитиңиз. кашаалардын борборлоштурулган жана түз экенин камсыз кылуу. VESA үлгүсүнүн конкреттүү талаптары үчүн сыналгыңыздын колдонмосун караңыз.
6. Телевизорду этияттык менен көтөрүп, монтаждоо кронштейндерин сыналгы стендинин негизги кронштейнине илиңиз. Телевизорду коопсуздук бурамалары же кулпу механизмдери менен бекемдеңиз.

Сүрөттүн сүрөттөлүшү: BEISHI R5 мобилдик сыналгы стенди толугу менен чогулган, ага чоң жалпак экрандуу телевизор орнотулган. Сүрөт стенддин жалпы көрүнүшүн жана телевизор анын дизайны менен, анын ичинде эки сактоочу текче менен кантип айкалышканын баса белгилейт.

5. Иштөө нускамалары

5.1. Телевизордун станогун жылдыруу

• Тургучту жылдыруу үчүн бардык төрт дөңгөлөктүн кулпусун ачыңыз.
• Стендди каалаган жерге акырын түртүңүз же тартыңыз. Капыстан кыймылдардан же ашыкча күчтөн качыңыз.
• Орнуна орношкондон кийин, стабилдүүлүктү камсыз кылуу жана кокустан тоголонуп кетүүнүн алдын алуу үчүн төрт дөңгөлөктүн баарын бекитиңиз.

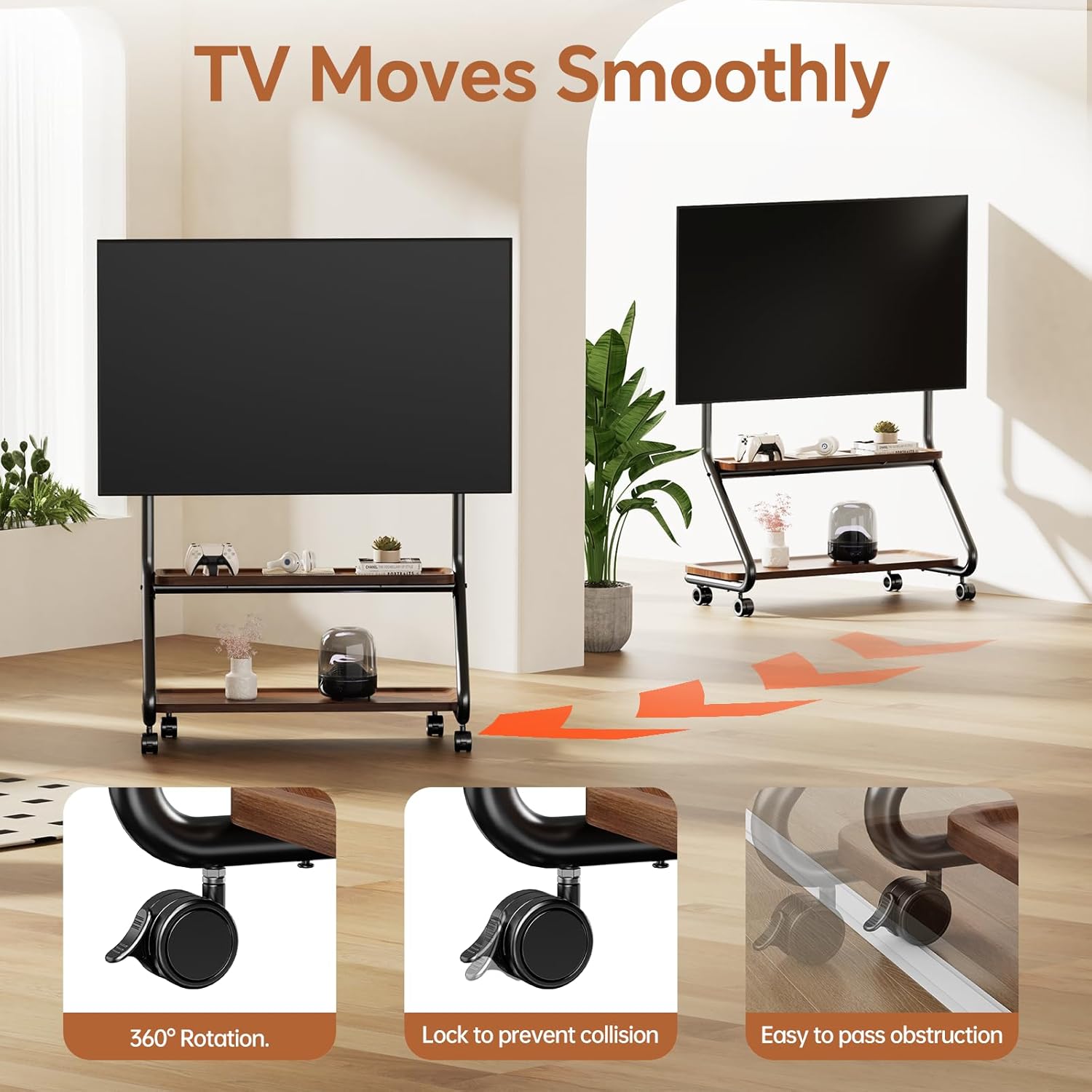

Сүрөттүн сүрөттөлүшү: Телевизордун стендинин визуалдык сүрөттөлүшү полго жылмакай жылдырылып, дөңгөлөктөрдүн 360 градуска айлануусун жана бекитүү өзгөчөлүктөрүн көрсөтөт. Бул мобилдүүлүктүн жана туруктуулуктун жеңилдигин көрсөтүп турат.

5.2. Телевизордун бийиктигин тууралоо

Телевизорду орнотуу кронштейни бийиктикти 57 дюймдан 60.2 дюймга чейин жөнгө салууга мүмкүндүк берет. Бийиктигин тууралоо үчүн:

1. Жардам менен сыналгы орнотуу кронштейнин кармап турган вертикалдуу таянычтардагы бекитүүчү болтторду кылдат бошотуңуз.
2. Телевизорду каалаган бийиктикке тууралаңыз.
3. Сыналгы жаңы бийиктикте туруктуу болушу үчүн, бардык бекитүүчү болтторду кайра бекем тартыңыз.

Сүрөттүн сүрөттөлүшү: Телевизордун ар кандай өлчөмдөрүн, анын ичинде жалпы бийиктик диапазонун (57-60.2 дюйм), текче өлчөмдөрүн жана VESA монтаждоо плитасынын өлчөмүн көрсөткөн деталдуу диаграмма. Бул колдонуучуларга жөнгө салынуучу функцияларды жана жалпы изи түшүнүүгө жардам берет.

5.3. Сактоочу текчелерди колдонуу

• Үстүнкү текченин жүк көтөрүмдүүлүгү 110 фунт, оюн консолдору, саундбарлар же медиа ойноткучтар үчүн ылайыктуу.
• Төмөнкү текченин жүк көтөрүмдүүлүгү 220 фунт, оор нерселер же кошумча аксессуарлар үчүн идеалдуу.
• Арткы жагындагы уникалдуу тешик тактасынын дизайны кабелдерди уюштурууга жана кичинекей аксессуарларды орнотууга мүмкүндүк берет (аксессуарлар камтылган эмес).

Сүрөттүн сүрөттөлүшү: Жакын план view сыналгы стендиндеги эки жыгач сактоо текчесинин, визуалдык көрсөткүчтөрү менен алардын салмагынын сыйымдуулугу: жогорку текче үчүн 110 фунт жана төмөнкү текче үчүн 220 фунт. Бул күчтүү сактоо мүмкүнчүлүктөрүн баса белгилейт.

Сүрөттүн сүрөттөлүшү: А деталдуу view сыналгы монтажынын артында жайгашкан телевизор стендинин уникалдуу тешик тактасынын дизайны. Бул функция кабелдерди уюштуруу жана алыскы кармагычтар же гарнитуралар сыяктуу кичинекей аксессуарларды бекитүү үчүн иштелип чыккан.

6. Техникалык тейлөө

• Тазалоо: Беттерди жумшак менен сүртүңүз, гamp кездеме. Абразивдүү тазалагычтардан же катуу химиялык заттардан алыс болуңуз.
• Текшерүү: Мезгил-мезгили менен бардык бурамалар менен болтторду текшерип туруңуз, алар бекем бойдон калууда. Зарылчылыкка жараша кайра тартыңыз.
• Дөңгөлөккө кам көрүү: Жылмакай кыймылды камсыз кылуу үчүн дөңгөлөктөрдү таштандылардан тазалаңыз.

7. Кыйынчылыктарды

8. Техникалык шарттар

• Бренд: БЕЙШИ
• Модел: R5
• Шайкеш сыналгы өлчөмдөрү: 32-75 дюйм
• Телевизордун максималдуу салмагы: 180 фунт
• VESA шайкештиги: 100x100ммден 600x500ммге чейин
• Бийиктигин тууралоо: 57 дюймдан 60.2 дюймга чейин
• Жогорку текче жүктөө сыйымдуулугу: 110 фунт
• Төмөнкү текче жүктөө сыйымдуулугу: 220 фунт
• Материал: Металл каркас, жыгач текчелер
• Элемент Салмагы: Болжол менен 47 фунт
• Пакеттин өлчөмдөрү: 38.9 x 27.6 x 5.1 дюйм
• Түсү: Кара рамка, жыгач текчелер

Сүрөттүн сүрөттөлүшү: BEISHI R5 мобилдик сыналгы стенди үй конок бөлмөсү, корпоративдик кеңсе, класс жана сырткы короо сыяктуу ар түрдүү чөйрөлөрдө колдонулуп жатканын көрсөткөн композиттик сүрөт. Бул ар кандай тиркемелер үчүн стенддин ыңгайлашуусун баса белгилейт.

9. Кардарларды колдоо кызматы

Бардык суроолор, жетишпеген тетиктер же чогултуу жана иштетүү боюнча жардам үчүн BEISHI кардарларды колдоо кызматына кайрылыңыз. Конкреттүү байланыш маалыматы үчүн сатып алуу документтериңизди караңыз.

Кошумча ресурстар, анын ичинде PDF орнотуу колдонмосу онлайн режиминде жеткиликтүү болушу мүмкүн. Сиз көбүнчө аларды өндүрүүчүнүн "BEISHI R5 Mobile TV Stand manual" дегенди издөө аркылуу таба аласыз webсайт же сатуучунун продукт бети.

Онлайн орнотуу боюнча колдонмо: PDF жүктөп алуу
