Spektrum Firma Sensored BL Motor/ESC 2-in-1 Combo, 2800Kv (SPMXSEM0502) Instruction Manual

1. Продукт бүтүп калдыview

The Spektrum™ Firma™ 30-amp Sensored Brushless ESC and Motor 2-in-1 Combo is designed for specific RC applications, such as the Axial UTB18 Capra 4WS, 1/18 4WD. This unit integrates both the Electronic Speed Controller (ESC) and the brushless motor into a single, compact component. It features a high-precision magnetic encoder and rotor position sensor, which ensures precise control and responsiveness across all speed ranges.

This combo is an upgrade option for vehicles running 2S or 3S LiPo power, suitable for both trail adventuring and competitive use. The aluminum construction aids in heat dissipation, and the unit is ready to install without requiring soldering.

Негизги өзгөчөлүктөрү:

• Developed by Spektrum engineers in partnership with a leading ESC manufacturer.
• Интегралдык 30-amp Sensored Brushless ESC and 2800Kv Motor.
• Waterproof design (refer to instructions for details on waterproofing).
• Compact size for easy installation in various applications.
• Ready to install, no soldering required.
• Aluminum construction for enhanced heat dissipation.
• Adjustable high-power BEC.

Эмне камтылган:

• 1x Firma Sensored BL Motor/ESC 2-in-1 Combo, 2800Kv (SPMXSEM0502)

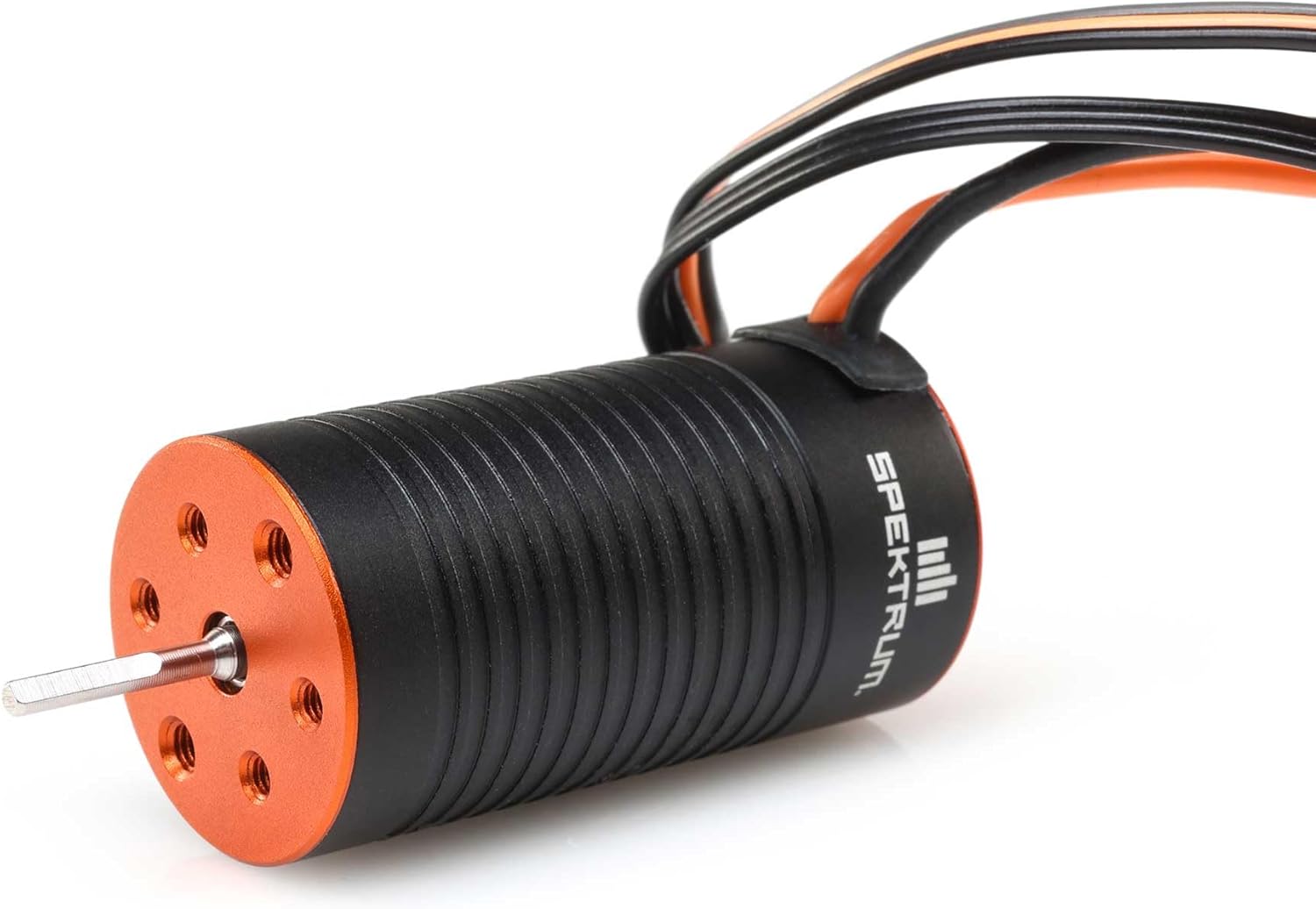

Сүрөт 1: Алдыңкы view of the Spektrum Firma Sensored BL Motor/ESC 2-in-1 Combo.

2-сүрөт: Арткы view of the Spektrum Firma Sensored BL Motor/ESC 2-in-1 Combo, showing the Spektrum branding and model number.

2. Коопсуздук маалыматы

ЭСКЕРТҮҮ: Иштетүүдөн мурун продуктунун өзгөчөлүктөрү менен таанышуу үчүн ТОЛУГУ МЕНЕН нускаманы окуп чыгыңыз. Продукцияны туура эмес иштетсеңиз, продуктуга, жеке мүлккө зыян келтирип, олуттуу жаракат алышыңыз мүмкүн. Бул татаал хобби продуктусу. Аны этияттык жана акыл-эс менен иштетүү керек жана кээ бир негизги механикалык жөндөмдөрдү талап кылат. Бул продуктуну коопсуз жана жоопкерчиликтүү түрдө иштетпесе, жаракат алууга же продуктуга же башка мүлккө зыян келтирилиши мүмкүн. Бул продукт чоңдордун түздөн-түз көзөмөлүсүз балдар тарабынан колдонуу үчүн арналган эмес. Horizon Hobby, LLC тарабынан берилген көрсөтмөлөрдөн тышкары, шайкеш келбеген компоненттер менен колдонбоңуз же бул продуктуну эч кандай жол менен өзгөртпөңүз. Продукциянын колдонмосунда коопсуздук, иштетүү жана техникалык тейлөө боюнча көрсөтмөлөр камтылган. Туура иштөө жана зыяндын же олуттуу жаракаттын алдын алуу үчүн, чогултуудан, орнотуудан же колдонуудан мурун колдонмодогу бардык көрсөтмөлөрдү жана эскертүүлөрдү окуп чыгуу жана аткаруу маанилүү.

Multi-point Protection Features:

• Ашыкча ток коргоо
• Автоматтык LiPo төмөнкү вольтtage кесүү
• Термикалык коргоо
• Коопсуз коргоо

3. Орнотуу жана орнотуу

The Spektrum Firma 2-in-1 Combo is designed for straightforward installation. Ensure your vehicle is powered off and the battery is disconnected before beginning any installation procedures.

Орнотуу кадамдары:

1. Унааны даярдоо: Remove the existing motor and ESC from your RC vehicle. Ensure all old wiring is safely disconnected.
2. Mount the Combo Unit: Securely mount the Spektrum Firma 2-in-1 Combo unit in the designated motor/ESC location of your vehicle. The compact design facilitates easy placement.
3. Алуучуга туташуу: Connect the signal wire from the ESC to the throttle channel on your RC receiver. Ensure the polarity is correct.
4. Батареяны туташтыруу: Connect your 2S or 3S LiPo battery to the ESC's battery connector. Ensure the battery is fully charged and compatible with the ESC's voltagд талаптар.
5. Коопсуз зымдар: Use cable ties or other securing methods to neatly route and secure all wiring, preventing interference with moving parts.

Сүрөт 3: Жакын пландан view of the motor/ESC combo showing the integrated wiring for connection to the receiver and battery.

4. Иштөө нускамалары

The Spektrum Firma Sensored BL Motor/ESC 2-in-1 Combo offers precise control for your RC vehicle. Its sensored design provides smooth low-speed control and consistent power delivery.

Негизги операция:

1. Күйгүзүү: Connect the battery and turn on your transmitter first, then the vehicle's power switch.
2. дроссель башкаруу: Use the throttle trigger on your transmitter to control the vehicle's speed. The sensored motor provides excellent one-to-one control feel, allowing for fine adjustments at any speed.
3. Башкаруу: Use the steering wheel on your transmitter to control the vehicle's direction.
4. Low Voltage Cutoff: The ESC features an automatic LiPo low-voltage cutoff to protect your battery. When the battery voltage drops below a safe level, the ESC will reduce power or cut off completely.
5. Жылуулук коргоо: The ESC is equipped with thermal protection to prevent overheating. If the unit reaches an unsafe temperature, power output will be reduced to prevent damage.
6. Өчүрүү: Always turn off the vehicle's power switch first, then your transmitter, and finally disconnect the battery.

For optimal performance, ensure your transmitter is properly bound and calibrated with the receiver and ESC. Refer to your transmitter's manual for binding and calibration procedures.

5. Техникалык тейлөө

Regular maintenance ensures the longevity and optimal performance of your Spektrum Firma 2-in-1 Combo.

Жалпы тейлөө кеңештери:

• Тазалоо: After each use, especially in dusty or wet conditions, clean the motor and ESC with a soft brush or compressed air. Avoid using harsh chemicals or solvents.
• Текшерүү: Regularly inspect all wires and connectors for signs of wear, fraying, or corrosion. Ensure all connections are secure.
• Мотор подшипниктери: Periodically check motor bearings for smooth operation. If they feel rough or noisy, they may need lubrication or replacement.
• Жылуулук башкаруу: Ensure adequate airflow around the motor and ESC during operation to prevent overheating. The aluminum casing helps with heat dissipation, but proper ventilation is still crucial.
• Гидроизоляция: While the unit is waterproof, it is important to follow the specific instructions provided by Spektrum regarding its use in wet conditions. Always dry the unit thoroughly after exposure to moisture.

6. Кыйынчылыктарды

This section provides solutions to common issues you might encounter with your Spektrum Firma 2-in-1 Combo.

7. Техникалык шарттар

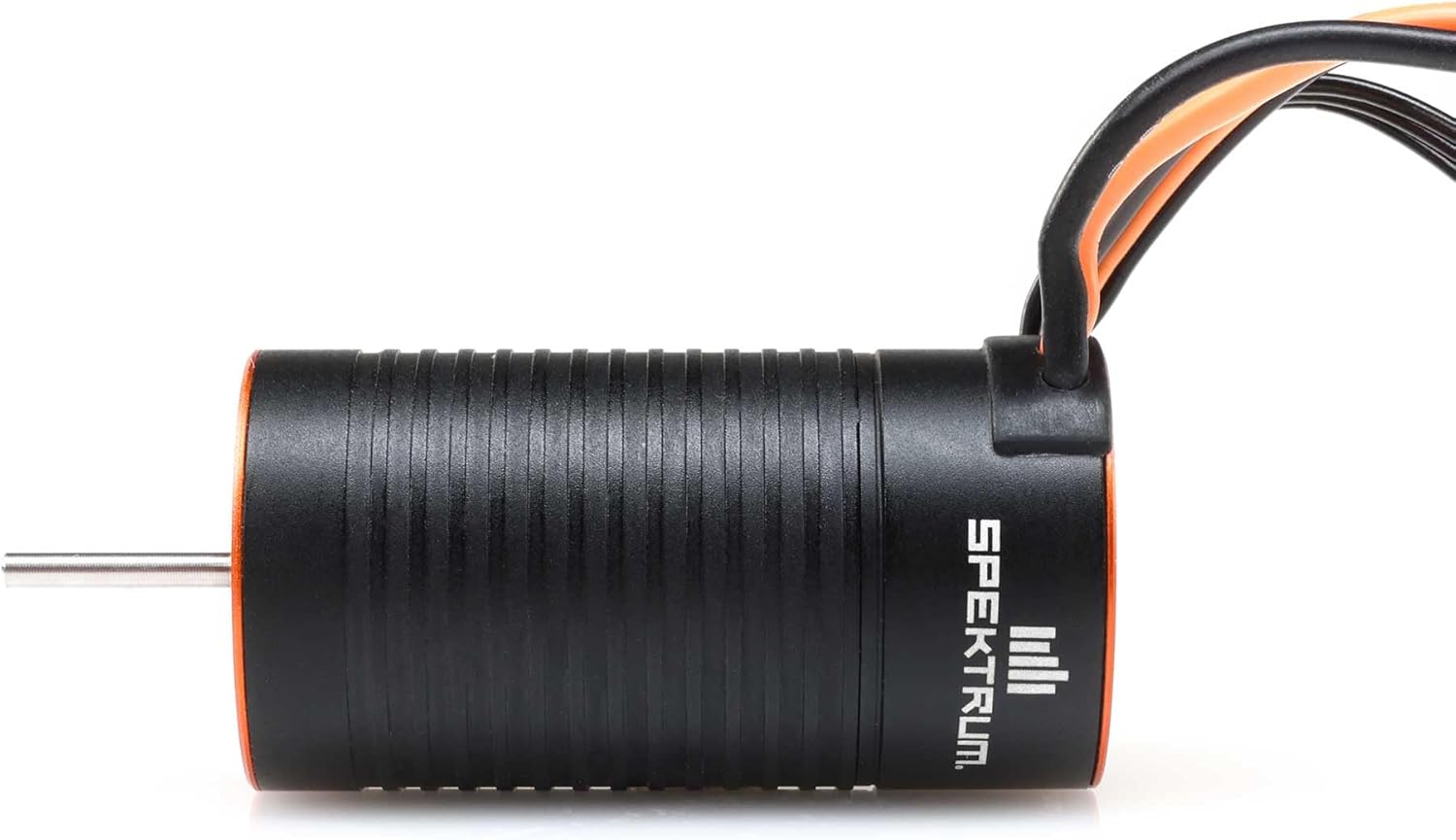

4-сүрөт: Side profile of the motor/ESC combo, illustrating its compact form factor.

8. Кепилдик жана колдоо

For detailed warranty information, technical support, or service inquiries, please refer to the official Spektrum or Horizon Hobby webсайт. Ар кандай кепилдик дооматтары үчүн сатып алганыңыздын далилин сактаңыз.

Өндүрүүчү: Horizon Hobby, ООО
