Karinear Induction Hob Flex Zones 60 cm with Marbling - User Manual

1. Киришүү

Thank you for choosing the Karinear Induction Hob Flex Zones 60 cm with Marbling. This user manual provides essential information for the safe and efficient operation, installation, and maintenance of your new appliance. Please read this manual thoroughly before using the hob and keep it for future reference.

2. Коопсуздук маалыматы

Жеке жаракаттарды же шайманга зыян келтирбөө үчүн ар дайым төмөнкү коопсуздук чараларын сактаңыз.

• Плитаны жергиликтүү эрежелерге ылайык квалификациялуу техник орноткондугун текшериңиз.
• ысык беттерге тийбеңиз. Духовканын колдорун же казан кармагычтарды колдонуңуз.
• Эч качан бышыруу процессин кароосуз калтырбаңыз, өзгөчө жогорку жылуулук параметрлерин колдонгондо.
• Keep children away from the appliance during operation. This hob includes a child lock feature for safety.
• Only use cookware suitable for induction hobs (magnetic base). Refer to the "Compatible Cookware" section.
• Do not place metallic objects like knives, forks, spoons, or lids on the hob surface as they can become hot.
• Өрт коркунучун жаратышы мүмкүн болгон майдын топтолушун алдын алуу үчүн плитаны үзгүлтүксүз тазалап туруңуз.
• In case of a crack in the glass ceramic surface, immediately switch off the appliance and disconnect it from the power supply.

3. Продукциянын өзгөчөлүктөрү

Your Karinear Induction Hob is designed with advanced features for efficient and flexible cooking.

• Ийилүүчү зоналар: The hob features flexible cooking zones that can be combined to accommodate larger cookware, such as griddle pans or roasting dishes.
• Сенсордук башкаруу: Intuitive touch controls allow for precise power and timer adjustments.
• 99 мүнөттүк таймер: Set precise cooking times for each zone.
• Балдар кулпусу: Кокустуктун алдын алуу, коопсуздукту жогорулатуу.
• Marbled Tempered Glass Surface: Durable, easy to clean, and aesthetically pleasing.

Figure 3.1: The Karinear Induction Hob featuring its elegant marbling design and flexible cooking zones in use.

Figure 3.2: Illustration of the flexible zone feature, allowing two smaller zones to combine into one large heating area for bigger pots or pans.

4. Орнотуу жана орнотуу

Proper installation is crucial for the safe and optimal performance of your induction hob.

4.1 Өлчөмдөр жана кесүү

The hob is designed for drop-in installation. Ensure your countertop cut-out matches the specified dimensions.

• Product Dimensions: 52 cm (Depth) x 59 cm (Width) x 6.1 cm (Height)
• Recommended Cut-out Dimensions: Approximately 49 cm (Depth) x 56 cm (Width)

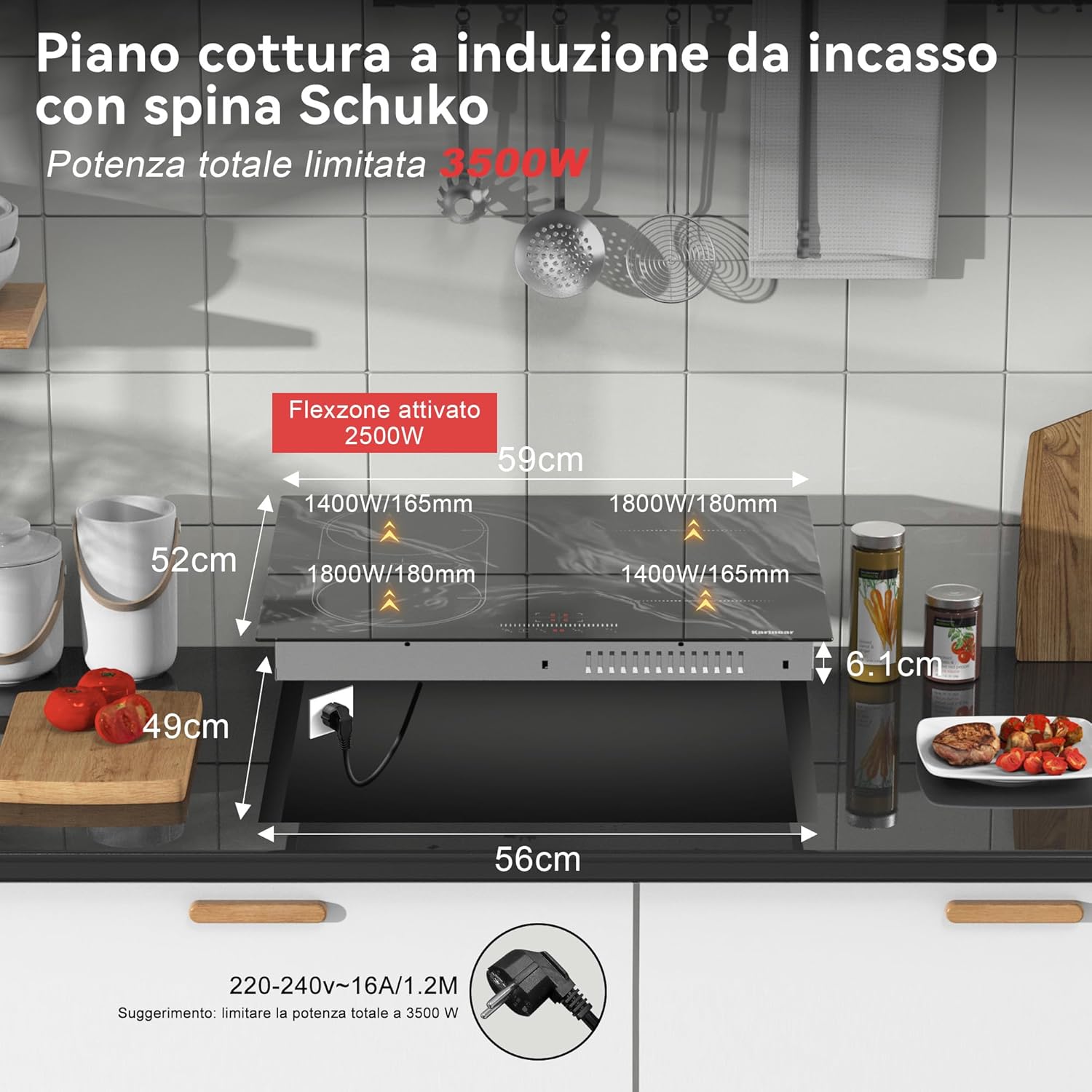

Figure 4.1: Detailed dimensions of the hob and the required countertop cut-out for installation.

4.2 Электрдик туташуу

The hob operates on 220 Volts and has a wattage of 3500 watts. It requires a dedicated electrical circuit. Installation must be performed by a qualified electrician.

• Тtage: 220-240V ~
• Жыштыгы: 50/60Hz
• Жалпы кубаттуулугу: 3500W

5. Иштөө нускамалары

Familiarize yourself with the touch controls for optimal cooking experience.

5.1 Башкаруу панелинин үстүнөview

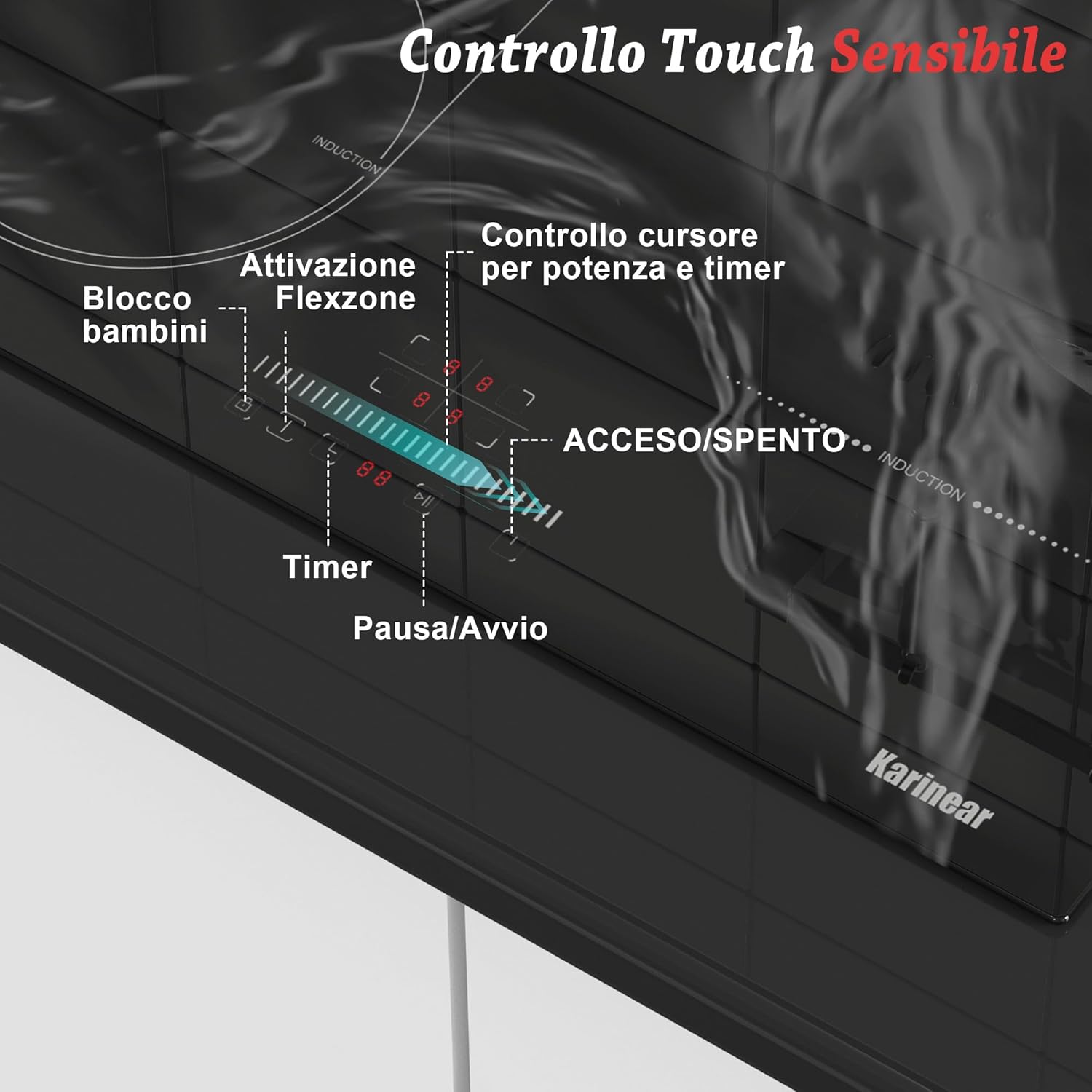

Figure 5.1: The sensitive touch control panel, indicating buttons for power, timer, flex zone activation, and child lock.

• Күйгүзүү/өчүрүү: Конфорканы күйгүзүү же өчүрүү үчүн кубат белгисине тийиңиз.
• Зона тандоо: Керектүү бышыруу зонасын анын тиешелүү башкаруу баскычына тийүү менен тандаңыз.
• Кубатты жөндөө: Use the slider or +/- buttons to adjust the heat level from 1 to 9.
• Ийкемдүү зонаны активдештирүү: Touch the "T" button (or similar icon) to combine two cooking zones into a single large flex zone.
• Таймер функциясы: Select a cooking zone, then touch the timer button to set a cooking duration up to 99 minutes.
• Балдар кулпусу: Activate the child lock to prevent accidental changes to settings or turning on the hob.
• Pause/Start: Temporarily pause cooking and resume with the same settings.

Figure 5.2: The hob in operation, demonstrating the use of the 99-minute timer for precise cooking control across different zones.

5.2 Шайкеш идиштер

Induction hobs require cookware with a magnetic base. Test your cookware with a magnet; if it sticks, it's compatible.

Figure 5.3: Visual guide to compatible cookware types (e.g., cast iron, stainless steel, enameled cast iron, iron wok) and incompatible types (e.g., aluminum, ceramic, copper, glass).

• Шайкеш: Cast iron pan, stainless steel pot, enameled cast iron pot, iron wok.
• Шайкеш келбейт: Aluminum cookware, ceramic cookware, copper cookware, glass cookware.
• For the lower left and upper left heating zones, suitable pots have a minimum bottom diameter of 14 cm. The hob is suitable for induction pots with a bottom diameter of 12-18 cm.

6. Техникалык тейлөө жана тазалоо

Regular cleaning ensures the longevity and appearance of your hob.

• Тазалоодон мурун ар дайым плитанын муздагандыгын текшериңиз.
• Айнек керамикалык бетти жарнама менен сүртүңүзamp кездеме жана жумшак жуугуч.
• Кежир тактар ​​үчүн атайын керамикалык плита тазалагычты колдонуңуз.
• A scraper is provided for removing burnt-on food residues. Use it carefully to avoid scratching the surface.
• Абразивдүү тазалагычтарды, сүргүчтөрдү же катуу химиялык заттарды колдонбоңуз.

Figure 6.1: Demonstrating the ease of cleaning the tempered glass ceramic surface, which is resistant to heat up to 800°C and impact, and comes with a scraper for tough residues.

7. Кыйынчылыктарды

If you encounter issues with your hob, refer to the following common problems and solutions.

If the problem persists after attempting these solutions, please contact Karinear customer support.

8. Техникалык шарттар

9. Кепилдик жана колдоо

For warranty information and customer support, please refer to the documentation included with your purchase or visit the official Karinear webсайт. Ар кандай кепилдик дооматтары үчүн сатып алганыңыздын далилин сактаңыз.

For direct inquiries, you may contact the seller or manufacturer through the platform where the product was purchased.
