1. Introduction and Overview
The Pyle PLE550BS.5 is a 5-band graphic equalizer designed to enhance car audio systems. It features precise tone adjustments, a low-pass filter for subwoofer control, and integrated Bluetooth connectivity for wireless audio streaming. Multiple input options, including auxiliary stereo RCA inputs, allow for versatile source connections. The unit also includes a fader function for front and rear channel balancing and a master system volume control.

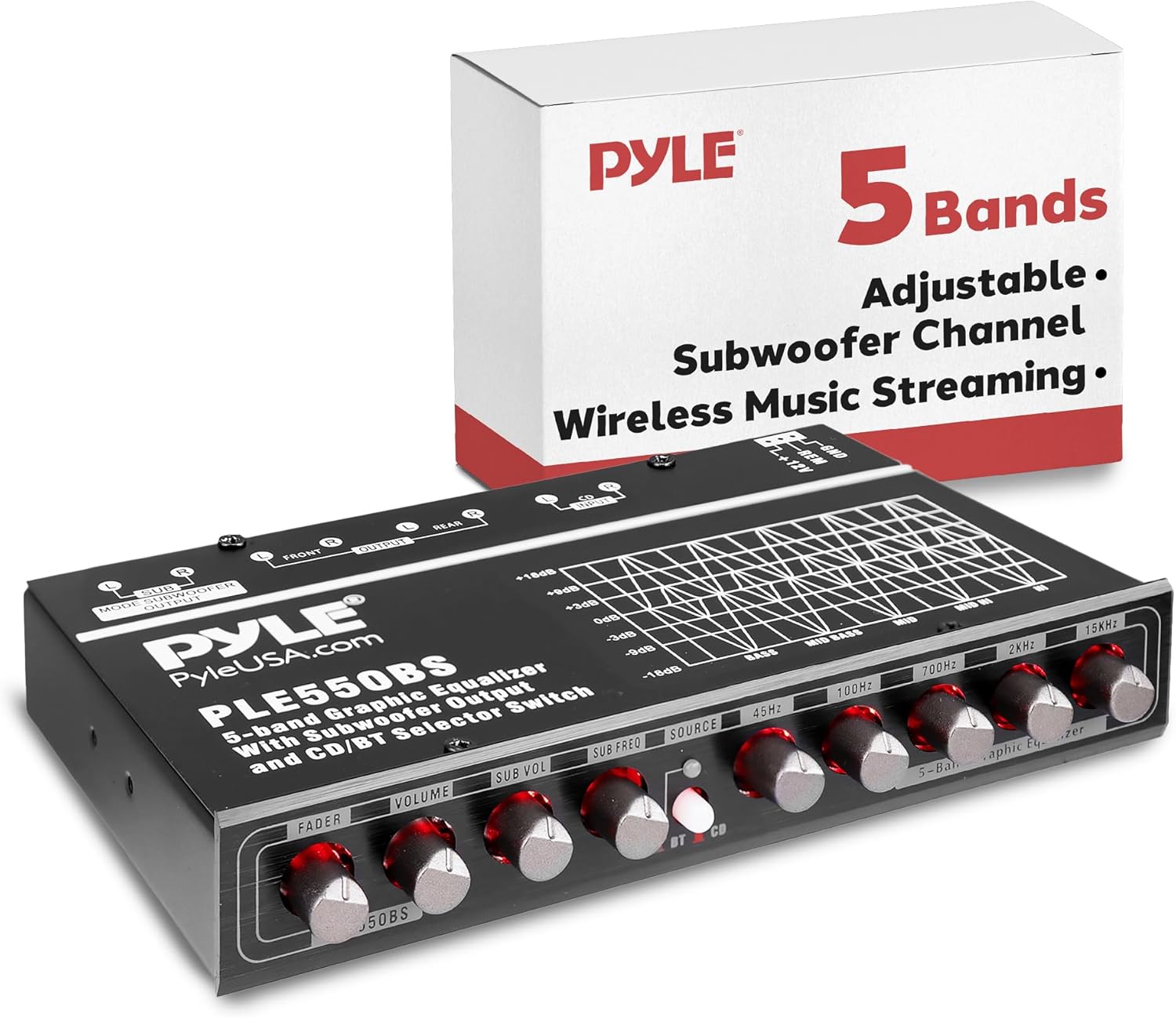

Image 1.1: The Pyle PLE550BS.5 5-Band Car Audio Equalizer, showcasing its front panel controls and overall design.
2. Кутуда эмне бар
Таңгакта бардык компоненттер бар экенин текшериңиз:
- Pyle PLE550BS.5 Equalizer Unit
- Кронштейн орнотуу
- Бурамалар
- Электр сайгыч
Image 2.1: Illustration of the Pyle PLE550BS.5 equalizer and its included accessories: mounting bracket, screws, and power plug.
3. Продукциянын өзгөчөлүктөрү
- 5 тилкелүү графикалык эквалайзер: Offers comprehensive tone adjustments with a tone range adjustable from -12dB to +12dB across low, mid, and high frequencies.
- Зымсыз Bluetooth агымы: Built-in Bluetooth connectivity for effortless music streaming. A blue LED indicator confirms successful device pairing.
- Low Bass Filter: Equipped with an adjustable low bass filter and a fader function for precise tuning of front and rear channels.
- Subwoofer Volume Control: Dedicated subwoofer volume control for fine-tuning bass output.
- Бир нече киргизүү параметрлери: Includes auxiliary stereo RCA inputs for connecting MP3 players, DVDs, or phones, with an input selector for switching sources.
- High-Fidelity Audio Performance: Features a master system volume control for clear and crisp sound reproduction.
- Компакт дизайн: Dimensions of 7'' x 4.72'' x 1.18'' inches for easy integration into various audio setups.
4. Башкаруу элементтери жана функциялар
Familiarize yourself with the controls and connection points of the PLE550BS.5 equalizer.
Алдыңкы панелдин башкаруу элементтери:
- FADER: Adjusts the balance between front and rear audio channels.
- Көлөмү: Негизги системанын үнүн башкаруу.
- SUB TOm: Сабвуфер каналынын чыгаруу деңгээлин башкарат.
- КОШУМЧА ЖЫШТЫК: Adjusts the low-pass filter frequency for the subwoofer output.
- БУЛАК (BT/CD): Selects between Bluetooth (BT) and CD/AUX input sources.
- 5-Band Graphic Equalizer Knobs (45Hz, 100Hz, 700Hz, 2KHz, 15KHz): Белгилүү жыштык тилкелери үчүн пайданы тууралайт.
- Bluetooth LED көрсөткүчү: Illuminates blue when a Bluetooth device is connected.
Сүрөт 4.1: Детальдуу view of the front panel controls, including fader, volume, subwoofer controls, source selector, and the 5-band graphic equalizer knobs. The rear panel shows power, CD input, RCA outputs, and subwoofer output.
Арткы панелдин туташуулары:
- Кубат киргизүү: Connection for the included power plug (GND, +12V, REM).
- CD киргизүү (RCA): Stereo RCA inputs for external audio sources like CD players or auxiliary devices.
- RCA Output (Front/Rear): туташуу үчүн стерео RCA чыгыштары amplifier's front and rear channels.
- Сабвуфердин чыгышы (RCA): Сабвуферге туташуу үчүн атайын RCA чыгышы ampөмүрлүү.
5. Орнотуу жана орнотуу
Оптималдуу иштөө үчүн туура орнотуу абдан маанилүү. Бул түзмөктү кесипкөй автоунаа аудио техниги орнотушу сунушталат.
Mounting the Equalizer:
- Choose a suitable location in your vehicle that allows for easy access to controls and proper ventilation.
- Бургулоо жерлерин белгилөө үчүн шаблон катары берилген монтаждык кронштейнди колдонуңуз.
- Drill pilot holes and secure the bracket using the supplied screws.
- Attach the equalizer unit to the mounted bracket.
Зымдарды туташтыруу:
- Кубат туташуу:
- туташтыруу GND wire to a clean chassis ground point in your vehicle.
- туташтыруу +12V wire to a constant +12V power source (e.g., battery).
- туташтыруу REM (Remote) wire to the remote turn-on output of your head unit or ignition switch.
- Киргизүү байланыштары: Башкы блоктун RCA чыгыштарын туташтырыңыз CD КИРГИЗҮҮ on the equalizer. For auxiliary devices, use appropriate RCA cables.
- Чыгуу туташуулары: туташтыруу FRONT жана REAR RCA OUTPUTS of the equalizer to the corresponding inputs on your ampкөтөргүч. туташтыруу САБВУФЕР ЧЫГЫШЫ сабвуфериңизге ampкөтөргүчтүн киргизүүсү.
Image 5.1: Diagram illustrating the 5-band graphic equalizer frequency response and the rear panel wiring connections for power, inputs, and outputs.
6. Иштөө нускамалары
Күйгүзүү/өчүрүү:
The equalizer will power on automatically when your vehicle's ignition or head unit is turned on, provided the REM wire is correctly connected.
Булак тандоо:
колдонуу БУЛАК button (BT/CD) on the front panel to toggle between Bluetooth input and the wired CD/AUX input.
Bluetooth жупташууда:
- Ensure the equalizer is powered on and the source is set to BT.
- Мобилдик түзмөгүңүздө Bluetooth иштетип, жеткиликтүү түзмөктөрдү издеңиз.
- Select 'Pyle PLE550BS.5' (or similar name) from the list to pair.
- The blue Bluetooth LED indicator on the equalizer will illuminate steadily once connected.
Image 6.1: Demonstrates Bluetooth wireless music streaming from a smartphone to the Pyle PLE550BS.5 equalizer, with the blue LED indicating connection.
Volume and Fader Control:
- Adjust the overall system volume using the VOLUME баскыч.
- колдонуу FADER knob to balance the audio output between your front and rear speakers.
Image 6.2: A hand adjusting the master volume knob on the Pyle PLE550BS.5 equalizer, integrated into a car dashboard.
Сабвуферди башкаруу:
- The SUB VOL knob controls the output level of your connected subwoofer.
- The SUB ЖЫШТЫК knob adjusts the low-pass filter, allowing you to set the upper frequency limit for the subwoofer.
Image 6.3: Close-up of the Pyle PLE550BS.5 showing the SUB VOL and SUB FREQ controls, with a visual representation of subwoofer speakers.
Graphic Equalizer Adjustment:
Use the five equalizer knobs (45Hz, 100Hz, 700Hz, 2KHz, 15KHz) to fine-tune the audio frequencies. Rotate clockwise to boost a frequency band and counter-clockwise to cut it. Adjust these to achieve your desired sound profile.
7. Техникалык тейлөө
- Тазалоо: Түзмөктү тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
- Курчап турган чөйрө: Ensure the equalizer is installed in a location free from excessive heat, moisture, and direct sunlight.
- Байланыштары: Мезгил-мезгили менен бардык зымдарды байланыштарды текшерип туруңуз, алар бекем жана коррозиядан таза.
8. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Күч жок | Incorrect power wiring (GND, +12V, REM). Blown fuse. | Check all power connections. Verify the fuse in the power line. |
| Үн чыгышы жок | Incorrect RCA connections. Source not selected. Volume too low. | Ensure RCA cables are securely connected. Select the correct input source. Increase master volume. |
| Poor Sound Quality / Distortion | Gain levels too high. Improper EQ settings. Ground loop noise. | Adjust gain levels on the equalizer and amplifier. Reset EQ settings to flat and adjust gradually. Check for proper grounding. |
| Bluetooth туташпай жатат | Equalizer not in BT mode. Device not discoverable. Interference. | Ensure SOURCE is set to BT. Make sure your device's Bluetooth is on and discoverable. Try restarting both devices. |
9. Техникалык шарттар
- Модел: PLE550BS.5
- Өлчөмдөрү (L x W x Y): 7'' x 4.72'' x 1.18'' дюйм
- Элемент Салмагы: 1.55 фунт
- Operating Voltage: 11V-14.5V DC
- Output Voltage: 5V RMS @ 0.05% THD
- Сигнал-ызы-чуу катышы (SNR): 100дБ
- Каналды бөлүү: >60дБ
- Теңдөө тилкелери: 45Hz, 100Hz, 700Hz, 2KHz, 15KHz
- Теңдөө диапазону: -12 дБдан +12 дБга чейин
10. Кепилдик жана колдоо
Pyle products are designed for reliability and performance. For specific warranty information, please refer to the warranty card included with your purchase or visit the official Pyle webсайт. Техникалык колдоо же тейлөө суроо үчүн Pyle кардарларды тейлөө бөлүмүнө кайрылыңыз.
Pyle Official Webсайт: www.pyleusa.com
