1. Киришүү
This manual provides essential instructions for the safe installation, operation, and maintenance of your LEDVANCE Dual Selectable Flood LED Light. This versatile floodlight is designed for outdoor illumination of buildings, facades, signs, gardens, and other areas. It features selectable lumen packages (80W, 100W, 140W), selectable color temperatures (3000K, 4000K, 5000K), and an integrated photocell for enhanced functionality.
Сураныч, орнотуудан мурун бул колдонмону кылдат окуп чыгыңыз жана аны келечекте маалымат үчүн сактап коюңуз.

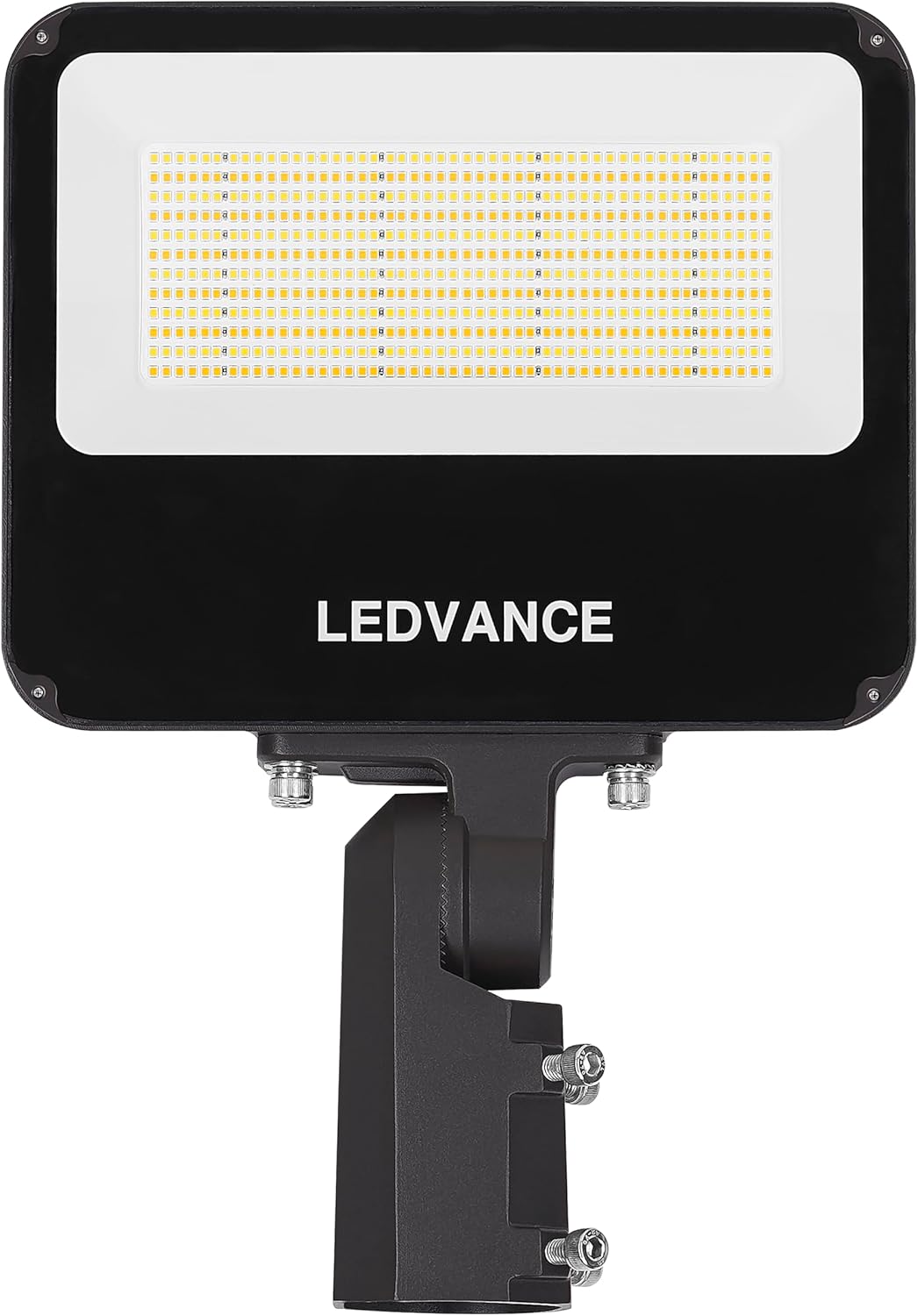

Сүрөт 1: Алдыңкы view of the LEDVANCE Dual Selectable Flood LED Light.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Risk of electric shock. Disconnect power before installation or servicing. Installation should be performed by a qualified electrician in accordance with all national and local electrical codes.
- камсыз кылуу voltage 120V AC болуп саналат.
- Күйүүчү материалдардын жанына орнотууга болбойт.
- The luminaire is rated IP65 for wet locations, ensuring protection against dust and water jets.
- Арматураны өзгөртпөңүз. Ар кандай өзгөртүүлөр кепилдикти жокко чыгарып, коопсуздук коркунучтарын жаратышы мүмкүн.
- Бардык байланыштар коопсуз жана туура изоляцияланганын текшериңиз.
3. Пакеттин мазмуну
Орнотууну баштоодон мурун бардык компоненттер бар экендигин текшериңиз:
- LEDVANCE Dual Selectable Flood LED Light (1 unit)
- Mounting Hardware (includes components for knuckle and trunnion mounting)
- Shorting Cap (pre-installed on NEMA 3-pin receptacle)
4. Орнотуу
The LEDVANCE Flood LED Light offers flexible mounting options, including knuckle mount and trunnion mount, suitable for wall or pole applications. Always ensure the mounting surface can support the weight of the fixture.
4.1 Монтаждоо параметрлери
The fixture comes with hardware for two primary mounting methods:
- Кnuckle Mount: Allows for adjustable angle positioning, typically used for direct wall or junction box mounting.
- Трунион тоосу: A U-shaped bracket for surface mounting, offering robust support and angle adjustment.

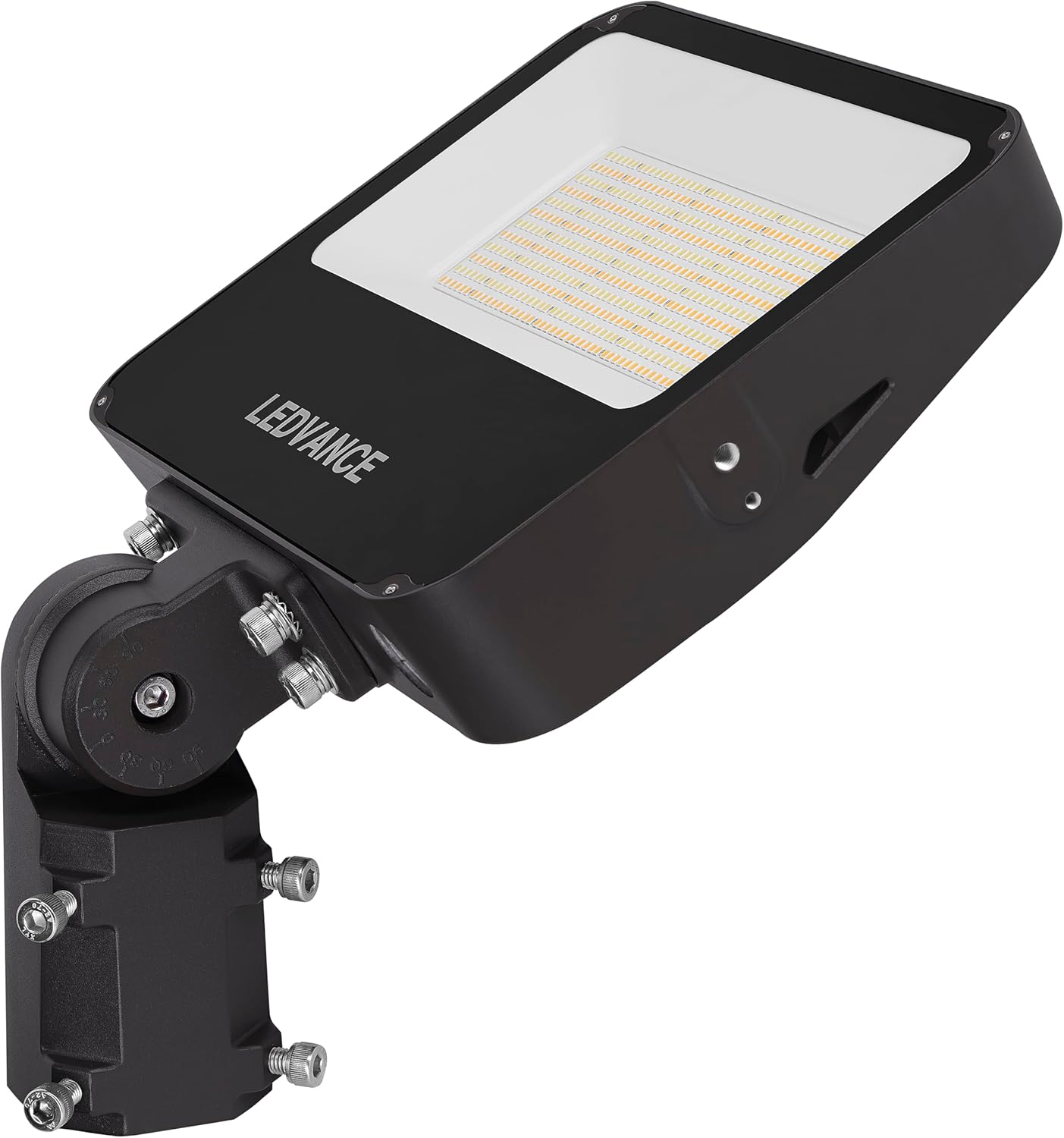

2-сүрөт: Мисample of the floodlight with a knuckle mount.
4.2 Электр зымдары
- Ensure power to the circuit is turned OFF at the breaker before proceeding.
- Connect the fixture's wires to the main power supply:
- Black wire to Line (L)
- White wire to Neutral (N)
- Green/Ground wire to Ground (G)
- Secure all wire connections with appropriate wire nuts or connectors.
- Ensure the NEMA 3-pin receptacle, if used, has the shorting cap securely in place for standard operation without external controls.
4.3 Өлчөмдөр
Сүрөт 3: орнотуу пландаштыруу үчүн продукт өлчөмдөрү.
5. Операция
The LEDVANCE Dual Selectable Flood LED Light features adjustable power output and color temperature settings to suit various lighting needs.
5.1 Power and Color Temperature Selection
The fixture includes internal switches (often DIP switches located under protective covers on the top or side of the unit) for selecting the desired wattage and color temperature. These settings must be configured мурун applying power to the fixture.
- Ватtage Тандоо: Choose between 80W, 100W, or 140W to adjust the lumen output. Refer to the labels near the switch for specific settings.
- Түс температурасын (CCT) тандоо: Select 3000K (Warm White), 4000K (Neutral White), or 5000K (Daylight White). Refer to the labels near the switch for specific settings.
After adjusting the switches, ensure the protective covers are securely re-sealed to maintain the IP65 rating.
5.2 Күңүрттөөчү функция
This floodlight supports 0-10V dimming. To utilize the dimming feature, connect the fixture to a compatible 0-10V dimmer switch. Consult a qualified electrician for proper wiring of dimming controls.
5.3 Photocell Function
The integrated photocell automatically turns the light on at dusk and off at dawn, providing energy-efficient operation. Ensure the photocell sensor is not obstructed by objects or direct light sources (e.g., other lights) to prevent erratic behavior.

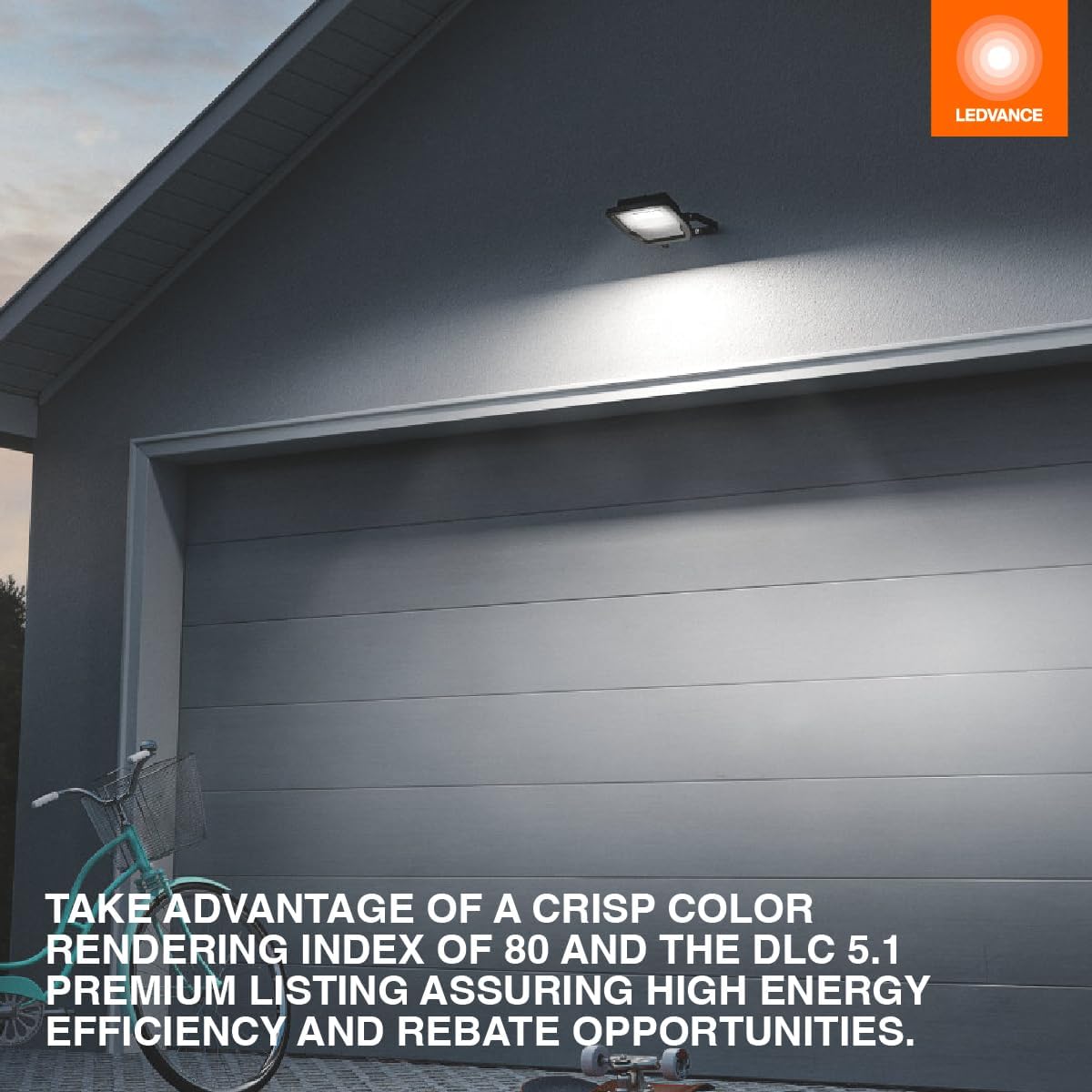

4-сүрөт: Мисample of the floodlight in an outdoor application.
6. Техникалык тейлөө
Regular maintenance ensures optimal performance and longevity of your LEDVANCE floodlight.
- Тазалоо: Мезгил-мезгили менен аппараттын сыртын жумшак, гamp кездеме. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз. Тазалоодон мурун электр кубатынын өчүрүлгөнүн текшериңиз.
- Текшерүү: Жыл сайын арматураны бузулуу, зымдардын бошоп калышы же дат басуу белгилерин текшерип туруңуз. Кандайдыр бир көйгөйлөрдү тез арада чечиңиз.
- Фотоэлемент: Фотоэлемент сенсорун таза жана тоскоолдуктардан алыс кармаңыз, бул автоматтык түрдө туура иштешин камсыз кылат.
7. Кыйынчылыктарды
If you experience issues with your LEDVANCE floodlight, refer to the following common problems and solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жарык күйбөйт. | Электр энергиясы жок. Туура эмес зымдар. Photocell active (daylight). | Электр өчүргүчтү текшерүү. Зымдарды байланыштарды текшериңиз. Test at night or cover photocell. |
| Жарык күтүлбөгөн жерден бүлбүлдөп же өчүп калат. | Бошогон зымдар байланышы. Шайкеш келбеген диммер которгучу. Кубаттын өзгөрүшү. | Inspect and secure all wiring. Шайкеш келген 0-10V күңүрттөөчү колдонулганын текшериңиз. Consult an electrician for power supply issues. |
| Туура эмес түс температурасы же жарыктыгы. | Switches not set correctly. | Disconnect power, open protective cover, and verify wattage/CCT switch settings. |
| Photocell not functioning correctly. | Сенсор тоскоол болгон. Sensor receiving ambient light. | Сенсордон тоскоолдуктарды алып салыңыз. Relocate fixture or shield sensor from other light sources. |
If issues persist after attempting these solutions, contact customer support.
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модель номери | 63862 |
| Ватtage | Selectable: 80W / 100W / 140W |
| Lumen Output | 21000 люменге чейин (140 Вт кубаттуулукта) |
| Түс температурасы (CCT) | Selectable: 3000K / 4000K / 5000K |
| Тtage | 120 Вольт |
| Dimmable | Yes, 0-10V Dimming |
| Фотоселл | Интеграцияланган |
| Материал | Металл |
| Өлчөмдөрү (L x W x Y) | 10.95" x 2.28" x 8.82" |
| Салмагы | Болжол менен 7.06 фунт |
| IP рейтинги | IP65 (Wet Rated) |
| Сертификаттар | cULus listed to UL1598, RoHS, FCC |
| Rated Life | 100,000 саат |
| CRI | 80 |
| Тоскоолдуктан коргоо | 6кВ |
9. Кепилдик
The LEDVANCE Dual Selectable Flood LED Light (Model 63862) is backed by a 5 жылдык өндүрүүчүнүн кепилдиги from the date of purchase. This warranty covers defects in materials and workmanship under normal use and service. Please retain your proof of purchase for warranty claims. For full warranty terms and conditions, please refer to the official LEDVANCE webсайтка же кардарларды колдоо менен байланышыңыз.
10. Кардарларды колдоо кызматы
For technical assistance, warranty inquiries, or further information regarding your LEDVANCE product, please visit the official LEDVANCE webсайтка же кардарларды тейлөө бөлүмүнө кайрылыңыз. Байланыш маалыматтары, адатта, продуктунун таңгагында же өндүрүүчүнүн дарегинде тапса болот webсайт.
