Introduction
This manual provides comprehensive instructions for the installation, operation, and maintenance of your LEDVANCE 4-inch Night Ring Retrofit Downlight, Model 65797. This product is designed for ease of installation and offers versatile lighting solutions for various indoor applications.
The LEDVANCE Night Ring Retrofit Downlight features an integrated Night Light mode, which can be activated using a standard wall switch. It also includes 5 CCT (Correlated Color Temperature) selectability, allowing you to choose from five different color temperatures (2700K, 3000K, 3500K, 4000K, 5000K) to match your environment or preference. This high-efficacy LED downlight meets Energy Star standards and is suitable for damp жерлер.
Орнотуу жана орнотуу
Before beginning installation, ensure the power supply is turned off at the circuit breaker to prevent electrical shock.
- Түзмөктү даярдаңыз: Unpack the downlight and inspect it for any damage. Ensure all components are present.
- Түс температурасын тандоо: Locate the CCT selection switch on the back of the downlight. Choose your desired color temperature (2700K, 3000K, 3500K, 4000K, or 5000K) before installation.
- Бар болгон арматураны алып салыңыз (эгер бар болсо): If replacing an existing recessed light, carefully remove the old bulb and trim. Disconnect any wiring.
- Зымдарды туташтыруу: The downlight comes with an E26 adapter for screw-in connections. Screw the E26 adapter into the existing recessed can socket. Alternatively, if direct wiring is required, connect the downlight's wiring to the junction box wiring according to local electrical codes (typically black to black, white to white, and ground to ground). Use appropriate wire connectors.
Image: The LEDVANCE 4-inch Night Ring Retrofit Downlight with its E26 adapter and wiring, illustrating the compact design and connection method. Dimensions are shown as 4.76 inches in diameter and 1.5 inches in height.
- Secure the Downlight: Gently push the downlight into the recessed housing. The spring clips on the sides of the fixture will secure it firmly in place against the ceiling.
- Күчтү калыбына келтирүү: Жарык бекем орнотулгандан кийин, автоматтык өчүргүчтөгү кубаттуулукту калыбына келтириңиз.
- Сыноо операциясы: Turn on the wall switch to test the downlight.
Иштөө нускамалары
The LEDVANCE Night Ring Retrofit Downlight offers two primary operating modes: standard illumination and Night Light mode, along with adjustable color temperature.
Standard Illumination and Color Temperature Selection
- Күйгүзүү/өчүрүү: Use a standard wall switch to turn the downlight on or off.
- Color Temperature (CCT) Adjustment: The CCT is set via a switch on the fixture itself during installation. Once installed, the chosen CCT will be active when the light is turned on. The available CCTs are 2700K (Warm White), 3000K (Soft White), 3500K (Neutral White), 4000K (Cool White), and 5000K (Daylight).
- алсыздатуу: This downlight is dimmable. Use a compatible LED dimmer switch for adjustable brightness.
Түнкү жарык режими
The integrated Night Light mode provides a low-level, calming ambient glow.
- Жандандыруу: To activate the Night Light mode, quickly toggle the standard wall switch OFF and then ON again. The downlight will switch from its standard illumination to the Night Light mode.
- Өчүрүү: To return to standard illumination, quickly toggle the wall switch OFF and then ON again. The downlight will cycle back to its previously selected CCT.

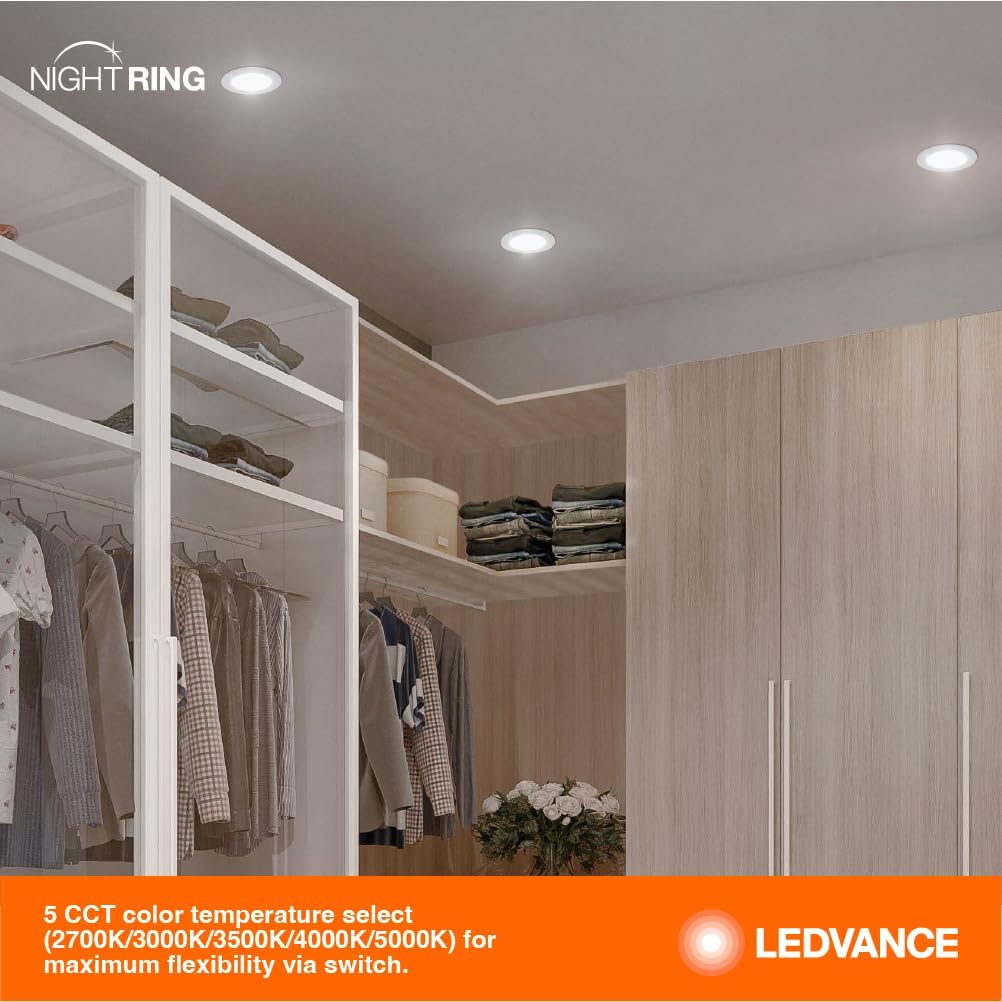

Image: LEDVANCE Night Ring Downlights providing bright, even illumination in a modern closet setting.
Техникалык тейлөө
The LEDVANCE Night Ring Retrofit Downlight requires minimal maintenance.
- Тазалоо: Тазалоодон мурун электр кубаты өчүрүлгөнүн текшериңиз. Аппаратты жумшак, кургак же бир аз менен сүртүңүз damp cloth. Do not use abrasive cleaners or solvents, as these can damage the finish or electrical components.
- Колдонуучу тейлей турган бөлүктөр жок: LED жарык булагы орнотулган жана колдонуучу тарабынан алмаштырылбайт. Арматураны ачууга же оңдоого аракет кылбаңыз.
- Үзгүлтүксүз текшерүү: Periodically check the fixture for any signs of damage or loose connections. If any issues are observed, consult a qualified electrician.
Проблемаларды чечүү
If you encounter issues with your LEDVANCE Night Ring Retrofit Downlight, refer to the following common problems and solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жарык күйбөйт. | Электр энергиясы жок, байланыш үзүлүп калган, өчүргүч бузук. | Автоматтык өчүргүчтү текшериңиз. Бардык зымдардын туташууларынын бекем экенин текшериңиз. Дубалдагы өчүргүчтү текшериңиз. |
| Жарык ыраатсыз жылтылдап же күңүрттөйт. | Incompatible dimmer, loose wiring, power fluctuations. | Ensure a compatible LED dimmer is used. Check wiring connections. Consult an electrician if power fluctuations are suspected. |
| Night Light mode does not activate or deactivate. | Incorrect switch toggling sequence. | Ensure a quick OFF-ON toggle of the wall switch. A slow toggle may not register the command. |
| Түс температурасы күтүлгөндөй эмес. | CCT selection switch set incorrectly. | Turn off power, carefully remove the fixture, and verify the CCT selection switch setting. Adjust if necessary before re-installing. |
If these steps do not resolve the issue, please contact LEDVANCE customer support or a qualified electrician.
Продукт спецификациялары
| Өзгөчөлүк | Спецификация |
|---|---|
| Бренд | LEDVANCE |
| Модель номери | 65797 |
| Өлчөмү | 4 дюйм |
| Ватtage | 8 Ватт |
| Жарыктык | 700 Lumens |
| Түс температурасы (CCT) | Тандалган: 2700K, 3000K, 3500K, 4000K, 5000K |
| CRI (түстүү көрсөтүү индекси) | 90 |
| Тtage | 120 вольт |
| Материал | Металл, пластик |
| Аяктоо түрү | Powder капталган |
| Орнотуу түрү | Flush тоосу |
| Ички/тышкы колдонуу | Ички (Дamp Рейтинг) |
| Өзгөчөлүктөр | Adjustable Color Temperature, Night Light Mode, Energy Efficient, Dimmable, Damp Бааланган |
| Продукциянын өлчөмдөрү | 4.8"L x 4.8"W x 1.5"H |
| Элемент Салмагы | 6.4 унция |
| Сертификаттар | Energy Star, FCC, RoHS, cETL |
Кепилдик маалымат
This LEDVANCE Night Ring Retrofit Downlight (Model 65797) is backed by a 5 жылдык өндүрүүчүнүн чектелген кепилдик. Бул кепилдик нормалдуу колдонууда жана тейлөөдө материалдардагы жана жасалгадагы кемчиликтерди камтыйт. Кепилдик дооматтары үчүн сатып алганыңыздын далилин сактап коюңуз.
For detailed warranty terms and conditions, please refer to the official LEDVANCE webсайтка же кардарларды колдоо менен байланышыңыз.
Кардарларды колдоо
For technical assistance, troubleshooting not covered in this manual, or warranty inquiries, please contact LEDVANCE customer support.
- Онлайн колдоо: Visit the official LEDVANCE website for FAQs, product information, and contact options.
- Байланыш маалыматы: Refer to the product packaging or the LEDVANCE webакыркы кардарларды тейлөө байланыш маалыматы үчүн сайт.
