1. Киришүү
Thank you for choosing the NKPU 52 Inch Modern Ceiling Fan with Lights. This fan is designed to provide optimal air circulation and adjustable lighting for both indoor and outdoor spaces. It features an ultra-quiet, energy-saving DC reversible motor, convenient remote and mobile app control, and dimmable LED lighting with adjustable color temperatures. This manual provides detailed instructions for installation, operation, maintenance, and troubleshooting to ensure safe and efficient use of your new ceiling fan.
Figure 1: NKPU 52 Inch Modern Ceiling Fan with Lights.
2. Коопсуздук нускамалары
- Always turn off power at the circuit breaker before installation, cleaning, or maintenance.
- Бардык электр байланыштары жергиликтүү коддорго жана эрежелерге ылайык келээрин текшериңиз.
- The fan must be mounted to a structurally sound ceiling joist or outlet box capable of supporting the fan's weight.
- Вентилятор иштеп турганда колдоруңузду, кийимиңизди жана башка буюмдарыңызды желдеткичтин бычактарынан алыс кармаңыз.
- Шып желдеткичтери үчүн атайын иштелип чыкпаган күңүрттөөчү которгуч менен желдеткичти колдонбоңуз.
- This fan is suitable for both indoor and outdoor (covered patio) use. Ensure it is not directly exposed to water.
3. Пакеттин мазмуну
Орнотууну баштоодон мурун бардык компоненттер бар экенин жана бузулбаганын текшериңиз:
- 1 x Ceiling Fan Motor Housing
- 5 x Fan Blades (double-sided, Brown and Wood Grain)
- 1 x LED жарык комплекти
- 1 x Алыстан башкаруу
- 1 x Remote Control Holder
- 1 x Instruction Manual
- Installation Hardware Kit (screws, wire nuts, etc.)

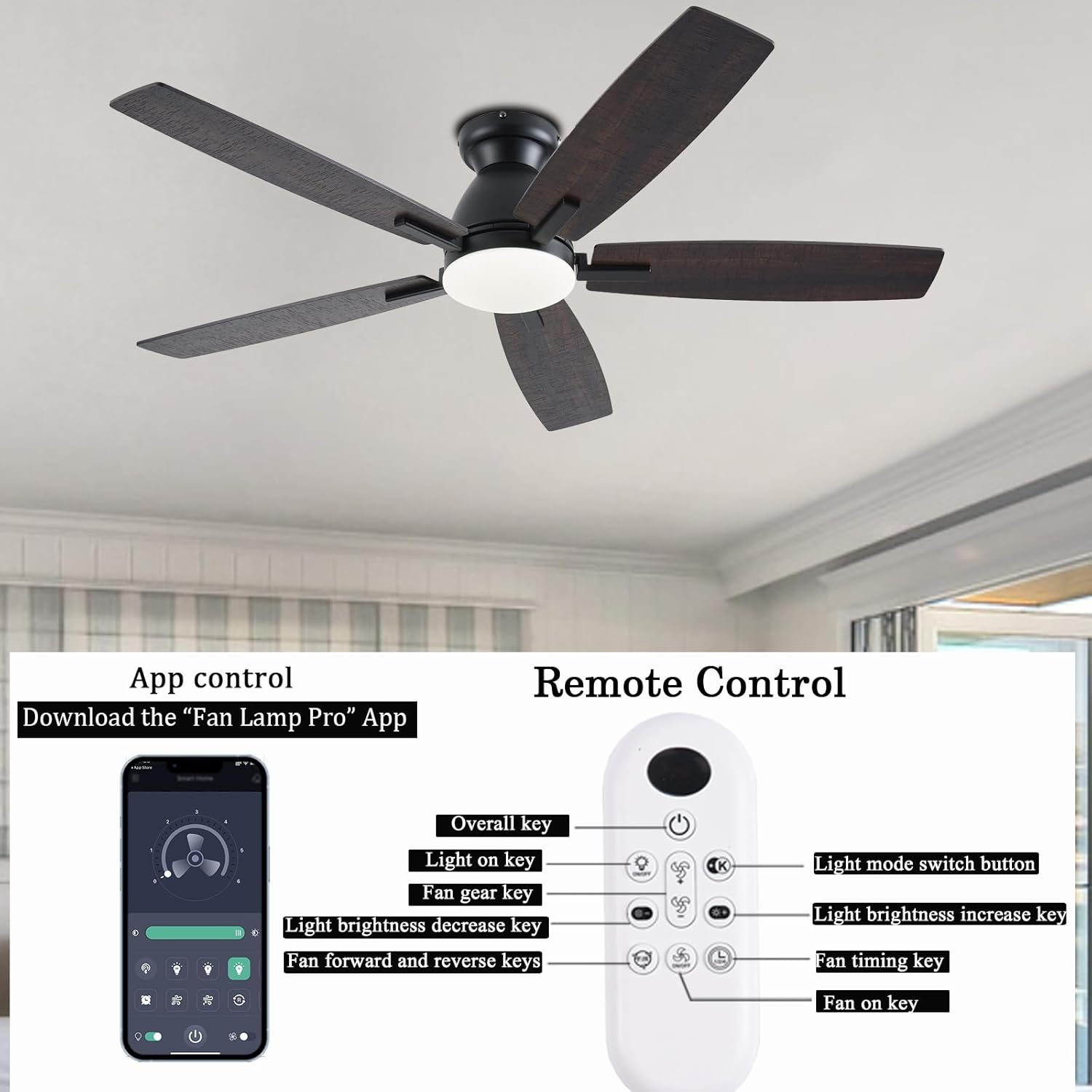

Figure 2: Remote control and mobile app interface for fan operation.
4. Орнотуу жана орнотуу
The NKPU ceiling fan is designed for ultra-easy installation. While detailed installation videos are available, follow these general steps:
- Кубатты өчүрүү: Before starting, ensure the power supply to the ceiling fan location is turned off at the circuit breaker.
- Монтаждык кронштейнди орнотуу: Securely attach the mounting bracket to the ceiling joist or an approved electrical outlet box.
- Зымдарды туташтыруу: Толук нускамада берилген схемага ылайык, желдеткичтин электр зымдарын үйдөгү зымдарга туташтырыңыз.
- Желдетүүчү корпусту тиркөө: Carefully lift and attach the fan motor housing to the mounting bracket.
- Бычак тиркемеси: Attach the five fan blades to the motor housing. The blades are double-sided, allowing you to choose between a brown or wood-grain finish.
- Light Kit орнотуу: Install the LED light kit to the bottom of the fan.
Figure 3: Fan dimensions (52 inches wide, 14.17 inches high) and flush mount option.
Figure 4: The fan features double-sided blades, offering two distinct aesthetic options.
5. Иштөө нускамалары
5.1 Алыстан башкаруунун иштеши
The included remote control allows for convenient operation of all fan functions:
- Күйгүзүү/өчүрүү: Вентилятор менен жарыкты күйгүзүү же өчүрүү үчүн кубат баскычын басыңыз.
- желдеткич ылдамдыгы: Select from 6 fan speeds (Levels 1-2 for comfortable wind, 3-4 for medium wind, 5-6 for strong wind).
- Жарыкты башкаруу: Turn the light on/off, and adjust brightness from 10% to 100%.
- Түс температурасы: Cycle through 3 color temperatures: 3000K (Warm Light), 4000K (Natural Light), and 6000K (Cool Light).
- Reversible мотор: Switch between forward (downdraft for summer cooling) and reverse (updraft for winter heat circulation) modes.
- Таймер: Set a timer for automatic fan shutdown.
Figure 5: The fan can be conveniently controlled via the included remote.
Figure 6: The integrated LED light offers 3 color temperatures (3000K, 4000K, 6000K) and 10-100% dimming.
Figure 7: The reversible DC motor allows for both summer (downdraft) and winter (updraft) modes to optimize air circulation.
5.2 Мобилдик тиркемелерди башкаруу
For advanced control, download the "Fan Lamp Pro" app. Scan the QR code provided in the full manual or visit http://www.jasonghost.com/fanlamppro/ колдонмону жүктөп алуу үчүн.
App Pairing Steps:
- Шып желдеткичинин кубат булагын толугу менен ажыратыңыз (дубалдагы өчүргүч аркылуу).
- Turn on Bluetooth and the "Fan Lamp Pro" app on your phone.
- 10 секунд күтө туруңуз, андан кийин шып желдеткичинин кубат которгучун күйгүзүңүз.
- Press the Bluetooth pairing button in the app 5 to 6 times consecutively.
- If pairing is successful, the lights on the ceiling fan will flash. This process must be completed within 30 seconds after the fan is powered on.
- If pairing fails after 30 seconds, turn off the power and repeat the steps above.
Figure 8: Visual guide for pairing the fan with the "Fan Lamp Pro" mobile application.
6. Техникалык тейлөө
- Тазалоо: Вентиляторду тазалоо үчүн, жумшак, d менен сүртүңүзamp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- Бычакты багуу: Periodically check the fan blades for dust accumulation and clean them to maintain optimal airflow.
- Байланыштары: Ensure all screws and electrical connections remain tight.
7. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Fan/Light does not turn on. | No power, remote battery dead, fan not paired. | Check circuit breaker. Replace remote battery. Re-pair remote/app (refer to Section 5.2). |
| Желдетүүчү ашыкча ызы-чуу чыгарат. | Loose blades, improper mounting, unbalanced blades. | Ensure all blade screws are tight. Verify fan is flush and level with the ceiling. Check for any obstructions. |
| Алыстан башкаруу жооп бербей жатат. | Battery issue, pairing lost. | Replace remote battery. Re-pair the remote with the fan. |
| App pairing issues. | Incorrect pairing sequence, Bluetooth off. | Follow the app pairing steps precisely (Section 5.2). Ensure phone's Bluetooth is enabled. |
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | NKPU |
| Модель аты | BR-SY75 |
| Өлчөмү | 52 дюйм |
| Түс | Күрөң |
| Материал | Металл |
| Ички/тышкы колдонуу | Indoor, Outdoor (covered) |
| Power Source | AC/DC |
| Тtage | 110 вольт |
| Ватtage | 60 ватт |
| Башкаруу ыкмасы | Колдонмо, Пульт, Дубалга которулуучу |
| Өзгөчөлүктөр | Adjustable Height, Adjustable Tilt, App Operable, LED Light, Remote Controlled, Reversible DC Motor |
| Элемент Салмагы | 11.52 фунт |
| Продукциянын өлчөмдөрү | 16.53 x 12.59 x 6.69 дюйм |
Figure 9: The DC motor significantly reduces energy consumption compared to traditional AC motors.
Figure 10: The fan operates at a low noise level (as low as 30dB), ensuring a quiet environment.
9. Кепилдик жана колдоо
NKPU prioritizes customer satisfaction. This product comes with a 24 айлык тынчсыздануу-эркин кепилдик. We also offer Сатуудан кийинки 24 сааттык колдоо. If you encounter any problems during the installation or use of your ceiling fan, please do not hesitate to contact us. We are dedicated to serving you wholeheartedly.
