1. Introduction and Overview
ANCEL FX6100 – бул унааны комплекстүү диагностикалоо үчүн иштелип чыккан кесипкөй эки тараптуу сканерлөө куралы. Ал бардык жеткиликтүү унаа системаларына толук мүмкүнчүлүк берет, колдонуучуларга көйгөй коддорун окуп, тазалоого мүмкүндүк берет, view Түз эфирдеги маалыматтарды иштеп чыгуу жана активдүү тесттерди жүргүзүү. 15тен ашык өмүр бою акысыз техникалык тейлөө кызматтары менен ал унааларды техникалык тейлөө боюнча кеңири таралган тапшырмаларды жөнөкөйлөтөт жана диагностикалык натыйжалуулукту жогорулатат.
Бул диагностикалык планшет Android 10.0 системасында иштейт, анда 1.8 ГГц төрт ядролуу процессор, 6.2 дюймдук HD экран, 2 ГБ оперативдик эс тутум жана 32 ГБ сактагыч бар. Ал CAN-FD сыяктуу ар кандай протоколдорду колдойт, дүйнө жүзү боюнча 100дөн ашык унаа бренддери жана 100 000 унаа моделдери боюнча кеңири шайкештикти камсыз кылат.

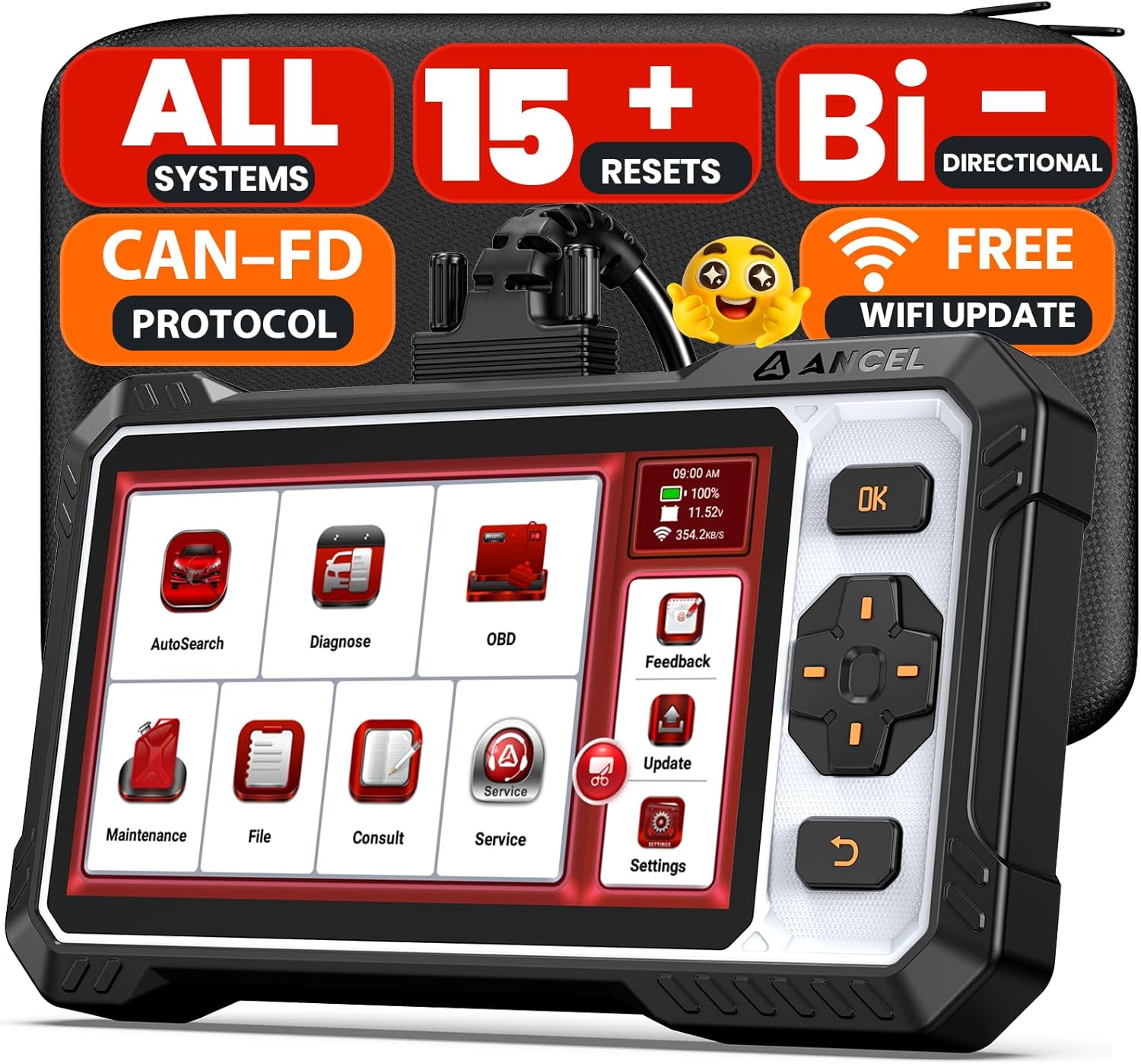

1.1-сүрөт: ANCEL FX6100 OBD2 сканери коргоочу корпусу менен.
1.2-сүрөт: Артыкчылыкты баса белгилеген өзгөчөлүктөрдү салыштырууtagANCEL FX6100 үлгүсүндөгү түзмөктөр.
Видео 1.1: Жалпы жыйынтыкview ANCEL FX6100 OBD2 сканери жана анын мүмкүнчүлүктөрү.
2. Кутуда эмне бар
- 1 * ANCEL FX6100 OBD2 сканери
- 1 * Диагностикалык кабель
- 1 * EVA сактоочу баштык
- 1 * USB кабели
- 1 * Колдонуучунун колдонмосу
2.1-сүрөт: ANCEL FX6100 топтомуна кирген бардык буюмдар.
3. Орнотуу
- Баштапкы төлөм: Биринчи жолу колдонуудан мурун, берилген USB кабелин колдонуп, түзмөктү 2-3 саат бою толук кубаттаңыз.
- Программалык камсыздоону жаңыртуу: Түзмөктү 2.4G Wi-Fi тармагына туташтырып, программалык камсыздоону эң акыркы версиясына жаңыртыңыз. Бул оптималдуу иштөөнү жана бардык функцияларга жетүүнү камсыз кылат.
- Унаага туташуу: Унааңыздын OBD2 портун табыңыз (адатта, айдоочу тарабындагы башкаруу панелинин астында). FX6100дөн чыккан диагностикалык кабелди унаанын OBD2 портуна туташтырыңыз.
- От күйгүзүү: Унааңыздын от алдыргычын "КҮЙҮК" абалына коюңуз (кыймылдаткыч өчүрүлгөн). FX6100 автоматтык түрдө күйөт.
Видео 3.1: ANCEL FX6100 OBD2 сканерин кутудан чыгаруу жана баштапкы орнотуу. Бул видеодо түзмөктү туташтыруу жана күйгүзүү көрсөтүлгөн.
4. Аппаратты иштетүү
4.1 AutoVIN жана ден соолук боюнча отчет
FX6100 унааңыздын VIN кодун автоматтык түрдө аныктап, диагностикалык процессти жөнөкөйлөтүүчү AutoVIN функциясына ээ. Туташтырылгандан кийин, бардык жеткиликтүү ECU модулдары боюнча ар тараптуу ден соолук отчетун түзүү жана көйгөйлөрдү тез аныктоо үчүн "Автоматтык издөөнү" тандаңыз.
4.1-сүрөт: AutoVIN сканерлөөсү жүрүп жатат, унаанын маалыматын автоматтык түрдө аныктайт.
4.2 Бардык системаларды диагностикалоо
ECM, BCM, ABS, SAS, EVAP, TPMS, BMS, EPB, күйүүчү май системасы, кондиционер жана башкаларды камтыган бардык жеткиликтүү унаа системаларына толук мүмкүнчүлүк алуу менен негизги сканерлөөдөн тышкары чыгыңыз. Сиз ECU маалыматын ала аласыз, көйгөй коддорун окуп жана тазалай аласыз жана view жандуу маалыматтар.
Figure 4.2: ашыкview комплекстүү диагностика үчүн FX6100 менен камтылган ар кандай унаа системаларынын.
4.3 Эки багыттуу башкаруу (активдүү тест)
FX6100 сизге инжекторлор, муздатуучу суюктук насостору, терезелер, тазалагычтар, фаралар жана күзгүлөр сыяктуу компоненттерде активдүү сыноолорду жүргүзүү үчүн унаанын ЭБУга түздөн-түз буйруктарды жөнөтүүгө мүмкүндүк берет. Бул бузулууларды так жана тез аныктоого жардам берет.
Видео 4.1: Эки багыттуу башкаруунун демонстрациясы, анда сканер терезелер жана тазалагычтар сыяктуу унаанын компоненттерин кантип иштете алары көрсөтүлгөн.
4.3-сүрөт: Мисampэки багыттуу функцияны колдонуп башкарылуучу компоненттердин саны.
4.4 Live Data Stream
Маалыматтар аркылуу унаанын абалын реалдуу убакыт режиминде көзөмөлдөңүз. Түзмөк сизге төмөнкүлөрдү мүмкүндүк берет view жана ар кандай сенсорлордон жана системалардан алынган түз эфирдеги маалыматтарды график аркылуу көрсөтүү, бул так жыйынтык беретview унаанын иштеши жөнүндө.
4.4-сүрөт: Газ педалынын абалы, аба массасы, кыймылдаткычтын айлануу ылдамдыгы жана күйүүчү май рельсинин басымы сыяктуу тирүү маалыматтардын графикалык түрдө көрсөтүлүшү.
5. Техникалык тейлөө кызматтары
ANCEL FX6100 унааны тейлөөнү жөнөкөйлөтүү үчүн 15тен ашык өмүр бою акысыз жана жаңыртылып туруучу баштапкы абалга келтирүү функцияларын сунуштайт. Бул функциялар оңдоодон кийинки калибрлөө жана унааңызды оптималдуу абалда кармоо үчүн идеалдуу.
- Майды калыбына келтирүү: Май алмаштырылгандан кийин техникалык тейлөө боюнча эскертүүлөрдү тазалоо.
- Батареяга дал келүү: Батареяны алмаштыргандан кийин BMS системасын баштапкы абалга келтириңиз.
- TPMS баштапкы абалга келтирүү: Дөңгөлөктөрдү/дөңгөлөктөрдү алмаштыргандан кийин кайра калибрлөө.
- Тормоз колодкасын баштапкы абалга келтирүү: Тормоздун компоненттерин алмаштыргандан кийин сенсорлорду кайра калибрлөө.
- Рулдук бурчту калибрлөө (SAS баштапкы абалга келтирүү): Жакшыраак башкаруу үчүн рулдун бурчундагы көйгөйлөрдү чечүүгө жардам бериңиз.
- ABS кан агуу: ABS насосторун же гидравликалык компоненттерди алмаштыргандан кийин абдан маанилүү.
- DPF калыбына келтирүү: Дизель бөлүкчөлөрүнүн чыпкаларында тунук күйөөнүн топтолушу.
- Жабдууларды үйрөнүү: Трансмиссияны башкаруу блогун схеманын өзгөрүшүнө ылайыкташтырат.
- Дроссельди адаптациялоо: Тазалагандан же алмаштыргандан кийин дроссель клапанынын сигналын кайра калибрлейт.
- Жана башкалар, анын ичинде аба/май катышын баштапкы абалга келтирүү, AdBlue баштапкы абалга келтирүү, EGR адаптациясы, инжектордук коддоо, редуктор кутучасын үйрөнүү жана NOx сенсорун баштапкы абалга келтирүү.
Видео 5.1: Бүттүview ANCEL FX6100дө жеткиликтүү болгон 15тен ашык күчтүү атайын функциялардын бири.
5.1-сүрөт: Майды баштапкы абалга келтирүү, аккумуляторду дал келтирүү, тормоз колодкасын баштапкы абалга келтирүү жана руль бурчун баштапкы абалга келтирүү сыяктуу негизги техникалык тейлөө кызматтарынын визуалдык көрсөтүлүшү.
6. Кыйынчылыктарды
- Шайкештик маселелери: Эгерде сиз шайкештик көйгөйлөрүнө туш болсоңуз, түзмөктүн программалык камсыздоосу жаңыртылганын текшериңиз. Унаанын шайкештиги ар кандай болот; сатып алардан мурун текшерүү үчүн унааңыздын маркасын, моделин, жылын, VIN кодун жана каалаган функциясын айтып, ANCEL колдоо кызматына кайрылыңыз.asing же көйгөйлөр пайда болсо.
- Түзмөк күйбөй жатат/Батарея түгөнүп жатат: Түзмөктүн толук заряддалганын текшериңиз (биринчи жолу колдонуудан 2-3 саат мурун сунушталат). Батареянын түгөнүшүнө жол бербөө үчүн диагностикалык тапшырмаларды аткаргандан кийин түзмөктү дароо өчүрүп салууну унутпаңыз.
- Активдүү тесттин чектөөлөрү: Аракет сыноолорунун саны унаанын моделине жараша өзгөрүп турат. Эгерде белгилүү бир активдүү сыноо жок болсо, анда ал унааңыздын ECU тарабынан колдоого алынбашы мүмкүн. Көбүрөөк маалымат алуу үчүн колдоо кызматына кайрылыңыз.
- Кемчиликтүү же колдонулган буюмдар: Эгерде сиз кемчиликтүү же колдонулган буюмду алсаңыз, компенсация алуу же алмаштыруу үчүн текшерүү үчүн сүрөттөрдү ANCEL колдоо кызматына бериңиз.
- Жалпы техникалык маселелер: Техникалык маселелер боюнча, түзмөк аркылуу пикир калтырыңыз же тез жардам алуу үчүн онлайн "Кызмат" опциясын чыкылдатыңыз.
7. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Өндүрүүчү | ANCEL |
| Элемент Салмагы | 2.55 фунт |
| Пакеттин өлчөмдөрү | 10.35 x 8.27 x 2.32 дюйм |
| Келип чыккан өлкө | Кытай |
| Элемент моделинин номери | FX6100 |
| Батареялар | 1 Литий Полимер батарейкалары талап кылынат (кошулган) |
| Операция системасы | Android 10.0 |
| Automotive Fit түрү | Universal Fit |
| Дисплей | 6.2 дюймдук HD экран (1024x600) |
| Процессор | 1.8 ГГц төрт ядролуу |
| Эстутум/Сактагыч | 2 ГБ оперативдик эс / 32 ГБ сактагыч |
| Батарея сыйымдуулугу | 4150mAh |
| Байланыш | 2.4G Wi-Fi, USB-C |
| Колдоого алынган протоколдор | SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2 ISO, ISO 14230-4 KWP, ISO 15765-4 CAN, CAN-FD |
| Тил параметрлери | 20дан ашык тил |
8. Кепилдик жана колдоо
ANCEL FX6100 жан дүйнө тынчтыгы үчүн 1 жылдык кепилдик менен келет. 2.4G Wi-Fi аркылуу өмүр бою акысыз программалык камсыздоо жаңыртууларынан, жашыруун төлөмдөрсүз ырахат алыңыз.
Техникалык колдоо алуу үчүн, түзмөктөгү "Пикир жөнөтүү" опциясы аркылуу же "Онлайн кызмат" баскычын чыкылдатуу менен CANCEL менен байланышсаңыз болот. Сиздин сунуштарыңыз баалуу жана продуктуну өркүндөтүү үчүн колдонулат.
8.1-сүрөт: Кардарларды колдоонун ар кандай каналдары, анын ичинде онлайн чат, электрондук почта жана алыстан жардам берүү.
