1. Киришүү
This manual provides comprehensive instructions for the safe installation, operation, and maintenance of your RL LIVE YOUR LIGHT R67462131 LED Ceiling Fan with Light. Please read this manual thoroughly before installation and retain it for future reference.
The R67462131 model is a compact LED ceiling fan with a light, designed for smaller spaces. It features a white matte plastic finish, 6 blades, and a diameter of 53 cm with a height of 16 cm. Key functionalities include 3 fan speeds, a timer function, reversible summer/winter operation, dimmable lighting, adjustable color temperature (2700K-6500K), and a night light mode, all controllable via the included remote control. The fan and light can be operated independently, and the light includes a memory function.
Figure 1: ашыкview of the RL LIVE YOUR LIGHT R67462131 LED Ceiling Fan with Light.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Өрт, электр шок же жеке жаракат алуу коркунучун азайтуу үчүн ар дайым төмөнкү негизги сактык чараларын аткарыңыз:
- Орнотуудан жана колдонуудан мурун бардык нускамаларды кылдат окуп чыгыңыз.
- Ensure the main power supply is disconnected before installation or maintenance.
- Орнотуу жергиликтүү электр эрежелерине ылайык квалификациялуу электрик тарабынан аткарылышы керек.
- Вентиляторду желдеткичтин салмагын көтөрө алган шыптын устунуна же конструкциясына бекем орнотуңуз.
- Вентилятор иштеп жатканда, желдеткичтин калактарына эч кандай буюмдарды салбаңыз.
- Бул шайман физикалык, сезүү же акыл-эс жөндөмү начар же тажрыйбасы жана билими жок адамдар (анын ичинде балдар) үчүн, эгерде алардын коопсуздугуна жооптуу адам тарабынан көзөмөлсүз же шайманды колдонуу боюнча көрсөтмө болбосо, колдонууга арналбайт.
- Балдар шайман менен ойнобошу үчүн аларды көзөмөлгө алуу керек.
3. Пакеттин мазмуну
Орнотууну улантуудан мурун бардык компоненттер бар экенин жана бузулбаганын текшериңиз.
- LED Ceiling Fan Unit (R67462131)
- Алыстан башкаруу
- Көрсөтмө (бул документ)
- Mounting Hardware (screws, anchors, etc. - typically included)
Figure 2: Visual representation of key features including remote control, light switch, fan function, adjustable color temperature, dimming, night light, 3 speeds, timer, and summer/winter modes.
4. Орнотуу жана орнотуу
Маанилүү: Before beginning installation, ensure the power is turned off at the circuit breaker.
- Монтаждоо ордун даярдоо: Ensure the ceiling junction box is securely fastened and capable of supporting the fan's weight.
- Кронштейнди орнотуу: Берилген бурамаларды колдонуп, бекитүүчү кронштейнди шыптын туташтыруучу кутусуна бекитиңиз.
- Зымдар: Connect the fan's electrical wires to the household wiring according to the wiring diagram in the full installation guide (if provided separately) or standard electrical practices (Live to Live, Neutral to Neutral, Ground to Ground). Ensure all connections are secure.
- Желдеткич блогун бекитиңиз: Carefully lift the fan unit and secure it to the mounting bracket. Follow specific instructions for your model to ensure proper alignment and locking.
- Алыстан башкарууну орнотуу: Install batteries (not always included) into the remote control. Pair the remote with the fan if required (refer to specific pairing instructions, usually a button press sequence on the remote or fan within a short time after power-on).
- Күчтү калыбына келтирүү: Орнотуу аяктагандан жана бардык туташуулар коопсуз болгондон кийин, өчүргүчтөгү кубатту калыбына келтириңиз.
Figure 3: The R67462131 fan installed, showing its compact dimensions (530mm diameter, 160mm height).
5. Иштөө нускамалары
The R67462131 ceiling fan is operated using the included remote control. Ensure the remote has working batteries.
5.1 Желдеткичтин функциялары
- Күйгүзүү/өчүрүү: Желдеткичти күйгүзүү же өчүрүү үчүн пульттун кубат баскычын басыңыз.
- Ылдамдыкты көзөмөлдөө: Use the speed buttons (usually indicated by numbers 1, 2, 3 or +/-) to select one of the 3 available fan speeds.
- Жайкы режим (сааттын жебесине каршы): In summer, the fan blades should rotate counter-clockwise to create a downward airflow, providing a cooling breeze.
- Кышкы режим (сааттын жебеси боюнча): In winter, the fan blades should rotate clockwise to create an upward airflow, which helps distribute warm air more evenly throughout the room. Use the dedicated summer/winter mode button on the remote to switch rotation direction.
- Таймер функциясы: Activate the timer function to automatically turn off the fan after a set period (e.g., 1 hour, 2 hours, 4 hours). Refer to the remote control's specific timer buttons.
5.2 Жарыктын функциялары
- Жарык күйгүзүү/өчүрүү: Press the light power button on the remote to turn the light on or off.
- Жарыктыкты жөндөө (караңгылык): Use the dimming buttons (usually +/- or a dedicated dimmer slider) to adjust the light brightness from minimum to maximum (850 lumens).
- Түс температурасын жөндөө: Adjust the light color from warm white (2700 Kelvin) to cool white (6500 Kelvin) using the CCT adjustment buttons on the remote.
- Түнкү жарык режими: Activate the night light mode for a very low brightness setting, ideal for ambient lighting during the night.
- Эстутум функциясы: The light features a memory function. When turned off via the remote, it will retain the last selected brightness and color temperature settings when turned back on.

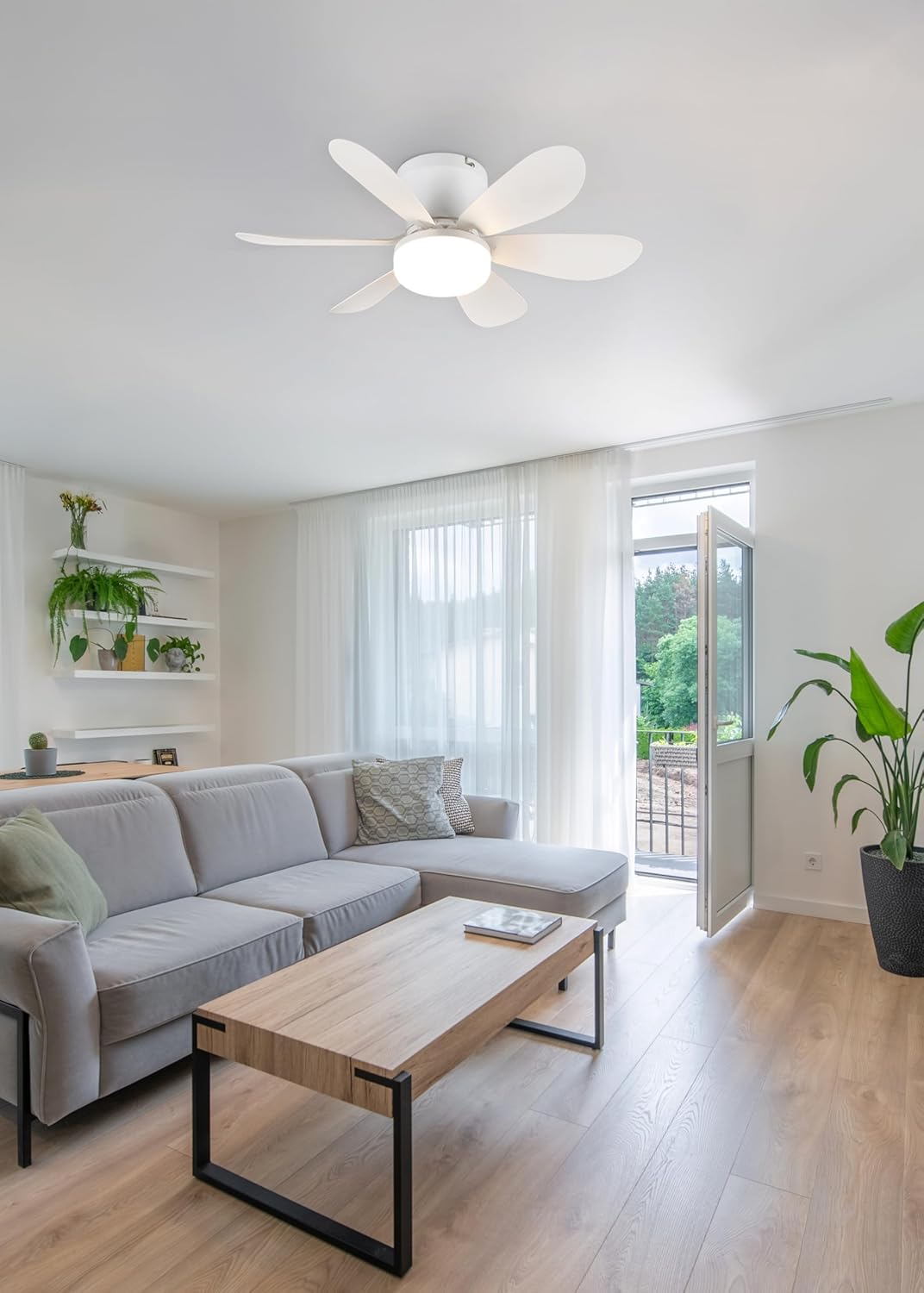

Figure 4: The R67462131 fan providing illumination and air circulation in a living space.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө оптималдуу иштешин камсыз кылат жана шыптын желдеткичиңиздин иштөө мөөнөтүн узартат.
- Тазалоо: Тазалоодон мурун электр кубатын өчүрүңүз. Жумшак,amp вентилятордун жана мотор корпусун сүртүүчү кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- Blade балансы: If the fan wobbles, check that all blade screws are tight and that the blades are not bent or damaged. Balancing kits are available if needed.
- Жарык булагы: The LED light source is integrated and generally not user-replaceable. If the light fails, contact customer support.
- Алыстан башкаруу: Алыстан башкаруу пультунун диапазону азайганда же ал жооп бербей калганда, анын батареяларын алмаштырыңыз.
7. Кыйынчылыктарды
Эгер күйөрманыңызда көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү жана чечимдерди караңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Күйөрман иштебейт. | No power supply; loose wiring; remote control issues. | Check circuit breaker. Ensure all wiring connections are secure. Check remote batteries and pairing. |
| Жарык күйбөйт. | No power supply; loose wiring; remote control issues; LED failure. | Check circuit breaker. Ensure all wiring connections are secure. Check remote batteries and pairing. If LED is integrated, contact support. |
| Күйөрман термелет. | Loose mounting; unbalanced blades. | Ensure mounting bracket and fan unit are securely fastened. Check blade screws and for any bent blades. |
| Пульт иштебей жатат. | Dead batteries; not paired; obstruction. | Replace batteries. Re-pair remote if necessary. Ensure clear line of sight to the fan receiver. |
Бул чечимдерди колдонуу аракетинен кийин көйгөй чечилбесе, кардарларды колдоо кызматына кайрылыңыз.
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модел | R67462131 |
| Бренд | RL ЖАРЫГЫҢЫЗ МЕНЕН ЖАШАҢЫЗ |
| Продукциянын өлчөмдөрү | 53 см (Диаметр) x 16 см (Бийиктик) |
| Салмагы | 605 г |
| Материал | Пластик |
| Түс | White Matte |
| Power Source | Электр зымдары |
| Тtage | 230 вольт |
| Ватtage | 8 Ватт |
| Күйөрмандардын ылдамдыгы | 3 |
| Жарык чыгышы (макс.) | 850 Lumens |
| Түс температурасы | 2700K (Warm White) to 6500K (Cool White) |
| Энергия эффективдүүлүгү классы | F |
| Камтылган компоненттер | Remote control, instructions |
Figure 5: Technical drawing illustrating the fan's dimensions and structure.
Figure 6: Energy efficiency label for the integrated light source (Class F).
9. Кепилдик жана колдоо
For warranty information, please refer to the documentation provided with your purchase or contact your retailer. For technical support, spare parts, or further assistance, please contact RL LIVE YOUR LIGHT customer service through their official webсайт же сатып алуу документтеринде көрсөтүлгөн байланыш маалыматы.
Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.
