BAFANG DPC010 eBike дисплей колдонуучу колдонмосу

1. Продукт бүтүп калдыview

The BAFANG DPC010 is a high-definition 4.0-inch TFT color display designed for BAFANG mid-drive eBike motors. It provides essential riding data, intelligent features, and robust construction for an enhanced cycling experience.

Негизги өзгөчөлүктөрү:

Өзгөчө шайкештик: Designed exclusively for BAFANG M620, M600, M560, M510, and M420 mid-drive motors using CAN protocol. Not compatible with other motor types or protocols.
Жогорку сапаттагы дисплей: A 4.0-inch TFT HD screen provides clear and easy-to-read data including speed, mileage, battery level, error codes, power output, and customizable interface styles.
Автоматтык арткы жарык: The display automatically adjusts its brightness based on ambient light conditions, ensuring optimal visibility in various environments.
USB кубаттоо порту: Features a built-in 5V/1A (Type-C) USB output for convenient charging of smartphones or other devices on the go.
IPX7 суу өткөрбөйт рейтинги: Ensures reliable operation even in light rain and wet conditions, making it suitable for diverse weather.
Multiple Interface Styles: Offers three distinct interface themes for personalized display preferences.
Көп тилдүү колдоо: Supports UK English, German, Dutch, French, Italian, and Czech languages.

BAFANG DPC010 eBike Display mounted on handlebars, showing speed, battery, and trip distance.

Figure 1: BAFANG DPC010 eBike Display showing primary data.

2. Орнотуу жана орнотуу

Proper installation is crucial for the optimal performance and longevity of your DPC010 display. Please follow these steps carefully.

2.1 Шайкештикти текшерүү

Before installation, verify that your eBike motor is one of the compatible BAFANG mid-drive models (M620, M600, M560, M510, M420) and uses the CAN protocol. This display is not compatible with UART protocol motors or other brands.

2-сүрөт: Шайкештик аяктадыview for DPC010 display, highlighting CAN protocol and specific BAFANG mid-drive motors.

2.2 Физикалык орнотуу

The display can be mounted on handlebars with diameters of Ø 22.2mm, 25.4mm, 31.8mm, or 35mm. Ensure the mounting bracket is securely fastened and the display is positioned for optimal viewминип бара жатканда.

Diagram showing dimensions of the BAFANG DPC010 display and its mounting bracket, including measurements in centimeters and inches.

Figure 3: Dimensions of the DPC010 display and its mounting components.

2.3 Зымдарды туташтыруу

Connect the display cable to the corresponding 1T4 cable from your motor. It is essential that the wiring diagram of your motor's cable matches the display's requirements. Incorrect wiring can prevent the display from functioning.

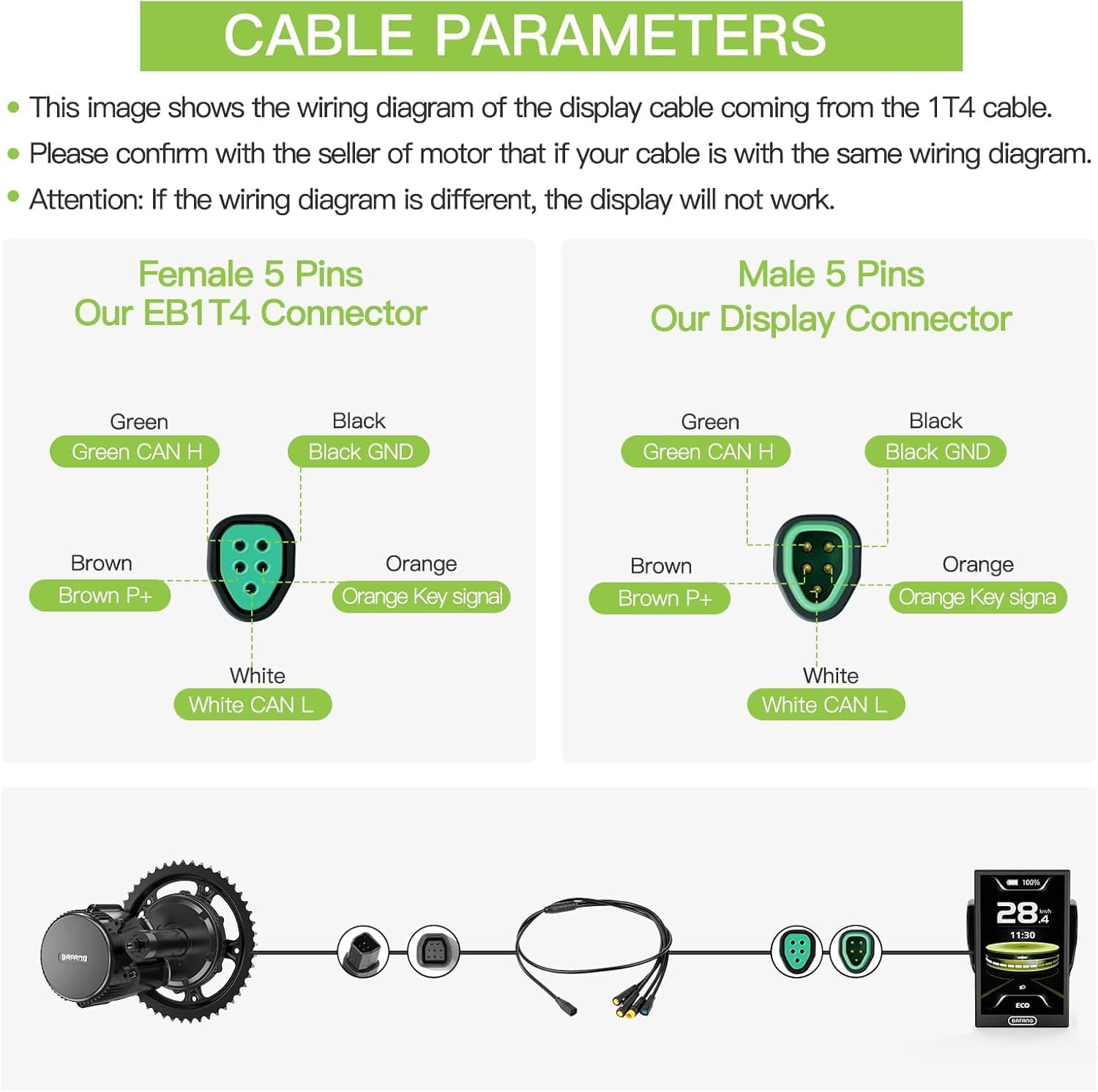

Wiring diagram showing a 5-pin female EB1T4 connector and a 5-pin male display connector, with color-coded wires for Green CAN H, Black GND, Brown P+, Orange Key signal, and White CAN L. Below, a diagram illustrates the connection from a BAFANG motor to the display via the 1T4 cable.

Figure 4: Cable parameters and wiring diagram for the DPC010 display connection.

3. Иштөө нускамалары

This section details how to operate your BAFANG DPC010 display and utilize its various functions.

3.1 Мазмунду көрсөтүү

The DPC010 display provides comprehensive information at a glance, including:

Учурдагы ылдамдык
Жалпы пробег (одометр)
Саякат Дистанциясы
Батарея деңгээлинин көрсөткүчү
Мотордун кубаттуулугу
Error Codes (if applicable)
Убакыт
Assistance Level (PAS Level)

Image showing the BAFANG DPC010 display with various data points highlighted: Headlight display, Time, Battery level graphic, Real-time Speed, Power, Riding mileage, and Type-C Charger port. Also shows smartphone app integration.

5-сүрөт: Детальдуу view of DPC010 display content and features.

3.2 Interface Styles and Language Settings

The display offers three distinct interface styles to customize your viewing experience. You can also select from multiple languages: UK English, German, Dutch, French, Italian, and Czech.

Three different interface styles displayed on the BAFANG DPC010 screen, showing variations in data presentation and layout.

6-сүрөт: Мисamples of the three customizable interface styles.

3.3 Automatic Backlight and Headlight Control

The display features an automatic backlight function that adjusts brightness based on ambient light. Additionally, it supports automatic headlight control, which can be configured through the display settings.

3.4 USB заряддоо функциясы

A Type-C USB port is integrated into the display, providing 5V/1A output for charging your mobile devices while riding. This feature is useful for navigation or communication during longer trips.

Image showing the BAFANG DPC010 display mounted on a bike, with a smartphone connected via a USB-C cable to the display's charging port.

Figure 7: USB Type-C charging port in use.

3.5 Колдонмо интеграциясы

The DPC010 display can connect with a dedicated smartphone application (e.g., BAFANG GO+) for advanced settings, ride tracking, and data analysis. Издөө the official app on your device's app store.

Screenshots of a smartphone application interface, showing various settings and data displays related to an eBike, with the text 'EVERYTHING ON YOUR PHONE. SMART. COMPACT.' and a BAFANG app icon.

Figure 8: Smartphone app integration for advanced control and data.

4. Техникалык тейлөө

To ensure the longevity and proper functioning of your DPC010 display, follow these simple maintenance guidelines.

Тазалоо: Дисплейдин экранын жана корпусун жумшак менен сүртүңүз, damp кездеме. Абразивдүү тазалоочу каражаттарды, эриткичтерди же катуу химиялык заттарды колдонуудан алыс болуңуз, анткени алар экранга жеasing.
Суу таасири: Дисплей IPX7 суу өткөрбөй турган болсо да, аны сууга чөмүлдүрбөңүз же жогорку басымдагы суу агымдарына тийгизбеңиз. Эгерде ал суу болуп калса, дисплейди жакшылап кургатыңыз.
Сактагыч: When not in use for extended periods, store the eBike and display in a cool, dry place away from direct sunlight and extreme temperatures.
Кабелдик текшерүү: Periodically check all cables and connectors for any signs of wear, damage, or corrosion. Ensure connections are secure.

5. Кыйынчылыктарды

This section provides solutions to common issues you might encounter with your DPC010 display.

Көйгөй	Мүмкүн себеп	Чечим
Дисплей күйбөйт.	Кабель туташуу бош. Incompatible motor protocol. Power supply issue from motor.	Check all cable connections, especially the main power cable from the motor to the display. Ensure your motor is a compatible BAFANG mid-drive motor with CAN protocol. Refer to Section 2.1. Consult your eBike's motor manual or a qualified technician.
Дисплей ката кодун көрсөтөт.	Системанын бузулушу. Сенсор маселеси.	Note the specific error code displayed. Refer to your BAFANG motor's user manual for a list of error codes and their meanings. Эгер көйгөй чечилбесе, кардарларды колдоо менен байланышыңыз.
USB заряддоо порту иштебей жатат.	Түзмөк шайкеш келбейт. Кабель маселеси. Display not powered on.	Дисплейдин күйгүзүлгөнүн текшериңиз. Try a different USB-C cable and device to rule out cable or device issues. Verify the device requires 5V/1A charging.

6. Техникалык шарттар

Өзгөчөлүк	Деталь
Модель аты	DPC010 Color Display
Screen Size	4.0 дюйм
Дисплей түрү	TFT HD Screen
Резолюция	480*800 пиксел
Түс	Кара
Материал	ABS
Суу өткөрбөйт рейтинги	IPX7
USB чыгышы	5V/1A (С түрү)
Бири -бирине шайкеш келген моторлор	BAFANG M620, M600, M560, M510, M420 (CAN Protocol)
Орнотуу диаметри	Ø 22.2 / 25.4 / 31.8 / 35 mm
Колдоого алынган тилдер	UK English, German, Dutch, French, Italian, Czech
Камтылган компоненттер	DPC010 Color Display (1 unit)

7. Кепилдик маалыматы

This BAFANG DPC010 eBike Display comes with a 1 жылдык Өндүрүүчүнүн Кепилдиги сатып алынган күндөн тартып. Бул кепилдик нормалдуу колдонуудагы материалдардагы жана жасалгадагы кемчиликтерди камтыйт.

Кепилдик төмөнкүлөрдөн келип чыккан зыянды камтыбайт:

Туура эмес орнотуу же туташуу.
Кырсыктар, туура эмес пайдалануу, кыянаттык менен пайдалануу же кайдыгерлик.
Уруксатсыз оңдоолор же өзгөртүүлөр.
Кадимки эскирүү.
Use with incompatible motors or systems.

Кепилдик дооматтары үчүн сатып алганыңыздын далилин сактап коюңуз.

8. Кардарларды колдоо кызматы

For further assistance, technical support, or warranty claims, please contact the seller or manufacturer directly. Have your product model (DPC010) and proof of purchase ready when contacting support.

You may also find additional resources and FAQs on the official BAFANG webсайт же website of your product retailer.
