1. Introduction and Overview
Бул колдонмодо Brookstone Tilt дубалга орнотулган, BKS-720-909 моделиндеги телевизоруңузду коопсуз жана туура орнотуу, иштетүү жана тейлөө боюнча кеңири көрсөтмөлөр берилген. Бул дубалга орнотулган телевизор 36 дюймдан 70 дюймга чейинки, максималдуу салмагы 77 фунт (35 кг) болгон жалпак жана ийри телевизорлордун көпчүлүгүн бекем кармоо үчүн иштелип чыккан.
Монтаждоо төмөн кесипкөйлүккө ээfile телевизоруңузду дубалдан болжол менен 0.81 дюйм алыстыкта жайгаштырып, оптималдаштыруу үчүн 0° дан -8° га чейинки эңкейишти жөндөө диапазонун сунуштайт. viewбурчтарды өзгөртүү жана жаркыроону азайтуу.
Сүрөт 1: Алдыңкы view Brookstone Tilt дубалга орнотулган орноткучунун негизги дубал пластинасын жана эки вертикалдуу телевизор кронштейндерин көрсөтүү менен.
2-сүрөт: Аз кирешелүү жашоо образын чагылдырган сүрөтfile Brookstone Tilt дубалга орнотулган орноткучунун дизайны, анда телевизор дубалдан 0.81 дюйм аралыкта жайгашкан.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Орнотуудан мурун бардык көрсөтмөлөрдү окуп чыгыңыз. Эгерде сиз бул көрсөтмөлөрдү түшүнбөсөңүз же орнотуунун коопсуздугуна күмөн санасаңыз, квалификациялуу орнотуучуга кайрылыңыз.
- 77 фунттан (35 кг) ашпаңыз. Бул чектен ашып кетүү олуттуу жаракат алууга же мүлккө зыян келтирүүгө алып келиши мүмкүн.
- Орнотуучу бет (дубал) орнотуунун жана телевизордун жалпы салмагын коопсуз көтөрө ала тургандыгын текшериңиз.
- Бул продукт ички колдонуу үчүн гана арналган.
- Өндүрүүчү тарабынан берилген же көрсөтүлгөн жабдууларды гана колдонуңуз.
- Чоң же оор телевизорлорду орнотууга ар дайым кеминде эки адам жардам бериши керек.
- Бургулоону пландап жаткан дубалда жашыруун электр зымдары, суу түтүктөрү же газ түтүктөрү жок экенин текшериңиз.
- Бардык бурамаларды бекем тартыңыз, бирок өтө катуу тартпаңыз. Ашыкча кысуу бурамалар же бекитүүчү бетке зыян келтириши мүмкүн.
3. Пакеттин мазмуну
Кутунун таңгагын кылдаттык менен ачып, бардык компоненттердин бар экенин жана бузулбаганын текшериңиз. Эгерде кандайдыр бир тетиктер жок болсо же бузук болсо, кардарларды тейлөө кызматына кайрылыңыз.
- Дубал плиталарынын жыйындысы (x1)
- Сыналгы кронштейндери (x2)
- Аппараттык комплект (ар кандай бурамалар, шайбалар, аралыктар, дубал анкерлери)
- Көбүк деңгээли (x1)
- Instruction Manual (x1)
4. Орнотуу жана орнотуу
4.1 Орнотууга чейинки текшерүүлөр
- TV шайкештиги: Телевизоруңуздун салмагы 77 фунттан (35 кг) ашпаганын жана анын VESA орнотуу үлгүсү (телевизордун арткы бетиндеги бурама тешиктердин ортосундагы аралык) 200x200 мм жана 400x400 мм ортосунда экенин текшериңиз.
- Дубал түрү: Бул бекиткич катуу бетон дубалдарга, кыш дубалдарга же жыгач арматуралык дубалдарга ылайыктуу. Жалгыз гипсокартонго ОРНОТПОҢУЗ.
- Керектүү куралдар (камтылган эмес): Карандаш, шпилька издегич, бургу, бургу учтары (жыгач/бетон), Филлипс баштуу бурагыч, розетка ачкычы, өлчөөчү лента.
4.2 Телевизордун кронштейндерин телевизорго бекитүү
- Сыналгыңызды чийип калбаш үчүн жумшак, таза бетке каратып коюңуз.
- Сыналгыңыздын артындагы VESA орнотуу тешиктерин аныктаңыз.
- Сыналгыңыздын орнотуучу тешиктерине туура келген аппараттык топтомдон тиешелүү бурамаларды (M4, M6 же M8) жана аралыктарды тандаңыз.
- Тандалган бурамалар жана аралыктарды колдонуп, телевизордун арткы бетине эки кронштейнди бекитиңиз. Кронштейндердин ортосуна жана илгичтер өйдө караганын текшериңиз.

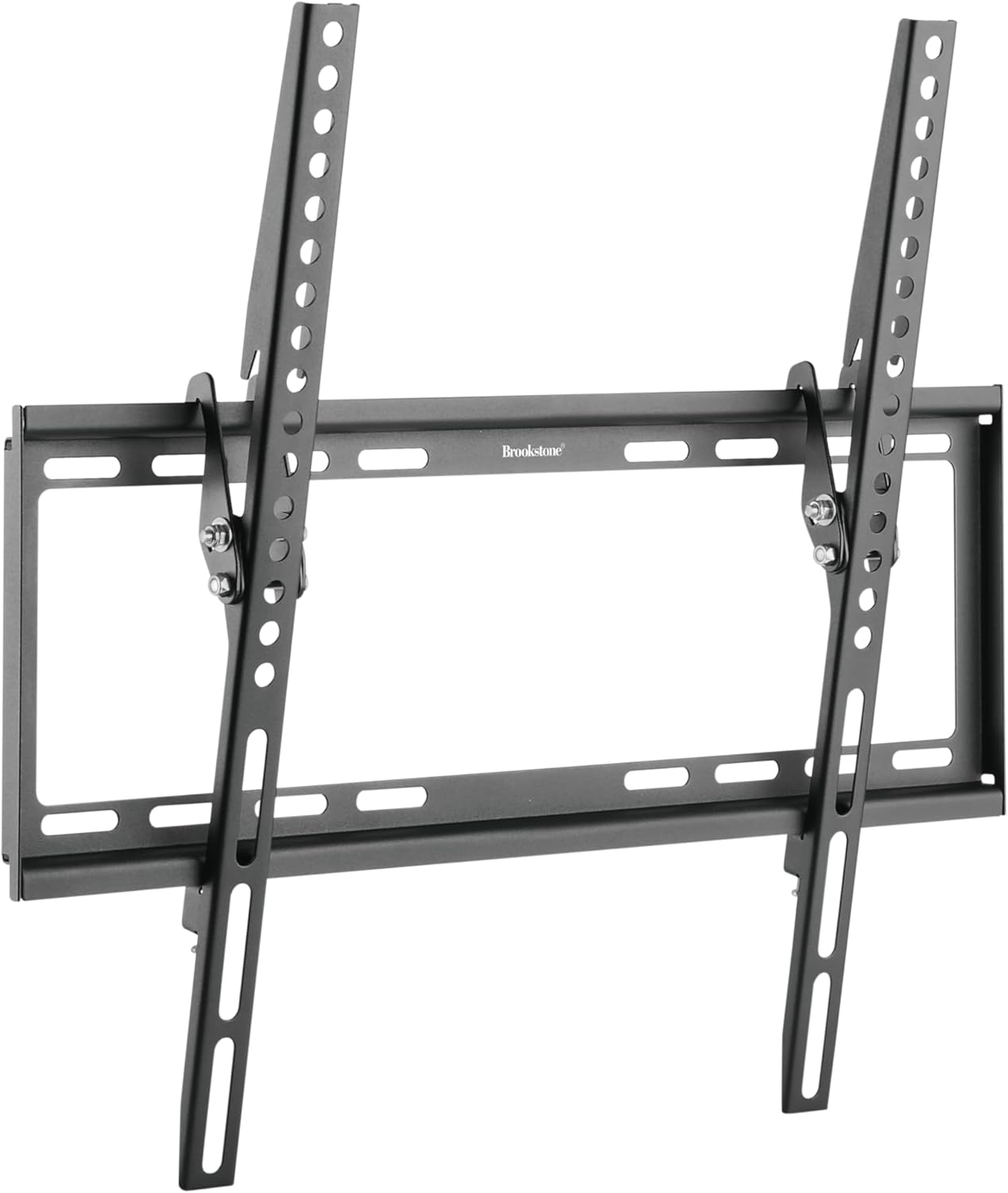

3-сүрөт: Бурчтуу view орнотуунун, телевизордун кронштейндериндеги эңкейтүү механизмин көрсөтүү.
4.3 Дубал плитасын дубалга орнотуу
- Монтаждоо ордун аныктоо: Телевизоруңуз үчүн каалаган бийиктикти тандаңыз. Телевизордун каалаган жеринин ортосун карандаш менен белгилеңиз.
- Шпилькаларды (жыгач шпилька дубалдары үчүн) табыңыз: Эки жанаша жайгашкан жыгач мамычанын ортосун табуу үчүн мамычаны издегичти колдонуңуз. Алардын борборлорун белгилеңиз. Дубал плитасы жок дегенде эки мамычага орнотулушу керек.
- Дубал плитасынын орду: Дубал плитасын дубалга керектүү бийиктикте кармап, берилген көбүктүү деңгээлди колдонуп, анын тегиз экенин текшериңиз. Дубал плитасындагы тешиктер аркылуу бургулоочу жерлерди белгилеңиз.
- Бургулоочу тешиктер:
- Жыгач шпилькалар үчүн: 5.5 мм бургу менен 55 мм тереңдикке чейин тешиктерди бургулаңыз.
- Бетон/кыш дубалдар үчүн: 10 мм бургу менен 60 мм тереңдикке чейин тешиктерди бургулаңыз. Бетон якорьлорду дубал менен тегиз болгонго чейин тешиктерге киргизиңиз.
- Коопсуз дубал плитасы: Дубал пластинасын дубалга арткы болтторду жана шайбаларды колдонуп бекитиңиз. Бардык болтторду розетка ачкычы менен бекем бекитиңиз.
4-сүрөт: Дубалга орнотулган Brookstone Tilt дубалга орнотулган, телевизорго даяр.
4.4 Телевизорду илип коюу
- Жардам менен сыналгыны тиркелген кашаалары менен этияттык менен көтөрүңүз.
- Сыналгы кронштейндерин дубалга орнотулган плитанын үстүнкү четине бекитиңиз.
- Кронштейндер дубалга орнотулган пластинага толугу менен орногонго чейин телевизорду акырын ылдый түшүрүңүз.
- Сыналгы кронштейндеринин астыңкы бетиндеги коопсуздук бурамаларын же бекитүүчү механизмдерди табыңыз. Сыналгы дубалга бекитилип, кокусунан ордунан жылып кетпеши үчүн аларды бекемдеңиз.
5. Иштөө нускамалары
5.1 Эңкейүүнү тууралоо
Brookstone Tilt дубалга орноткучу оптималдуу абалга жетүү үчүн эңкейишти 0° дан -8° га чейин жөндөөгө мүмкүндүк берет viewбурчтарды өзгөртүү жана жаркыроону азайтуу.
- Эңкейишти тууралоо үчүн, телевизордун түбүн каалаган бурчка акырын түртүңүз же тартыңыз. Сүрүлүүгө негизделген механизм телевизорду ордунда кармап турат.
- Телевизорду жөндөгөндөн кийин анын туруктуу экенине ынаныңыз.
5-сүрөт: Brookstone Tilt дубалга орнотулган телевизордун жашоо образынын сүрөтү, анда жаркыроону азайтуу үчүн 0° дан -8° га чейин эңкейиш жөндөөсү көрсөтүлгөн.
6. Техникалык тейлөө
- Тазалоо: Орноткучту тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
- Мезгилдүү текшерүүлөр: Бардык бурамаларды жана болттордун бекем жана бекем турганын мезгил-мезгили менен текшерип туруңуз. Өтө катуу тартпаңыз.
- Зыянды текшерүү: Орноткучтун бузулуу же эскирүү белгилерин текшериңиз. Эгерде бузулуу байкалса, колдонууну токтотуп, кардарларды тейлөө кызматына кайрылыңыз.
7. Кыйынчылыктарды
- ТВ деңгээл эмес: Дубал плитасы тегиз орнотулганын текшериңиз. Эгер андай болбосо, телевизорду алып салыңыз, дубал плитасынын болтторун бир аз бошотуңуз, тегиздөө менен тууралап, кайра тартыңыз.
- Телевизор жылмакай кыйшайбайт: Телевизордун артындагы тоскоолдуктардын бар-жогун текшериңиз. Эңкейтүү механизминин таштандылардан тазаланганын текшериңиз.
- Тоо туруксуз сезилет: Телевизорду дароо алып салыңыз. Дубал плитасындагы жана телевизордун кронштейндериндеги бардык бекитүүчү болттордун бекемдигин кайрадан текшериңиз. Дубалдын түрү туура экенин жана анкерлердин (эгер колдонулса) туура орнотулганын текшериңиз. Туруктуулук тастыкталмайынча, телевизорду кайра илип койбоңуз.
- Жетишпеген бөлүктөр: "Таңгактын курамы" бөлүмүн караңыз. Эгерде тетиктер жок болсо, Brookstone кардарларды колдоо кызматына кайрылыңыз.
8. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Бренд | Brookstone |
| Модель номери | BKS-720-909 |
| Туура келген сыналгы өлчөмдөрү | 36″ – 70″ |
| Салмак сыйымдуулугу | 77 фунт (35 кг) |
| VESA шайкештиги | 200x200ммден 400x400ммге чейин |
| Тит бурч | 0°тан -8°ка чейин |
| Profile Дубалдан | 0.81 дюйм (20.5 мм) |
| Материал | Дат баспаган болот |
| Түс | Кара |
| Элемент Салмагы | 4 фунт |
| Продукциянын өлчөмдөрү | 12 x 9 x 2 дюйм |
| UPC | 850060744686 |
9. Кепилдик жана колдоо
Brookstone өнүмдөрү сапат жана ишенимдүүлүк үчүн иштелип чыккан. Кепилдик жөнүндө маалымат алуу, техникалык колдоо же алмаштыруучу тетиктер жөнүндө маалымат алуу үчүн, сатып алган нерсеңиз менен кошо берилген кепилдик картасын караңыз же Brookstone компаниясынын расмий дүкөнүнө баш багыңыз. webсайт. Колдоо кызматына кайрылганда моделиңиздин номерин (BKS-720-909) жана сатып алууну тастыктаган документти даярдап коюңуз.
