ANCEL AD310 Pro

ANCEL AD310 Pro колдонуучусунун колдонмосу

2-in-1 OBD2 Scanner & 12V Battery Tester

1. Киришүү

The ANCEL AD310 Pro is an advanced diagnostic tool designed for both OBD2 system analysis and 12V vehicle battery testing. This compact device provides comprehensive insights into your vehicle's health, helping you identify and resolve issues efficiently. It combines the functionality of a professional OBD2 scanner with a reliable battery tester, making it an indispensable tool for vehicle owners and DIY mechanics.

ANCEL AD310 Pro device with smartphone showing app interface

Figure 1.1: ANCEL AD310 Pro OBD2 Scanner & Battery Tester

2. Кутуда эмне бар

Пакетти ачканда, төмөнкү компоненттердин бардыгы камтылганын текшериңиз:

  • 1x ANCEL AD310 Pro Unit
  • 1x Батарея Clamp Кабель
  • 1x USB - Type C Cable
  • 1x Колдонуучунун колдонмосу
Contents of the ANCEL AD310 Pro kit including the device, cables, and manual

2.1-сүрөт: Пакеттин мазмуну

3. Орнотуу

3.1 Аппаратты туташтыруу

  1. Унааңыздын OBD2 портун табыңыз, ал адатта айдоочу тарабындагы башкаруу панелинин астында жайгашкан.
  2. Plug the AD310 Pro's OBD2 connector firmly into the vehicle's OBD2 port. The device will power on automatically.
  3. For battery testing, connect the red battery clamp 12V батареянын оң (+) терминалына жана кара түстөгүamp терс (-) терминалга.

3.2 Колдонмону орнотуу жана Bluetooth туташуу

The ANCEL AD310 Pro utilizes a Bluetooth connection for enhanced functionality via a smartphone app.

  1. Scan the QR code in the user manual or search for the official ANCEL app in your device's app store (iOS or Android).
  2. Колдонмону смартфонуңузга орнотуңуз.
  3. Смартфонуңузда Bluetooth иштетилгенин текшериңиз.
  4. Open the ANCEL app and follow the on-screen instructions to pair with your AD310 Pro device. The device name will typically appear as "AD310 Pro" or similar.
Hand plugging the ANCEL AD310 Pro into a car's OBD2 port, with a smartphone showing the app interface

Figure 3.1: Wireless App Operation via Bluetooth

4. Аппаратты иштетүү

4.1 Full OBD2 Diagnostic Functions

The AD310 Pro supports all essential OBD2 functions to help you diagnose engine-related issues.

  • Read & Erase Codes: Диагностикалык көйгөй коддорун (DTC) алып, оңдоодон кийин аларды тазалаңыз.
  • Маалымат агымы: View live sensor data in real-time, such as engine RPM, vehicle speed, oxygen sensor readings, etc.
  • I/M даярдыгы: Унааңыздын эмиссияга байланыштуу мониторлордун абалын текшерүү үчүн, сиздин унааңыз эмиссияны текшерүүгө даяр.
  • Фреймди тоңдуруу: Ката коду коюлган учурдагы унаанын абалынын сүрөтүн тартып алыңыз.
  • Унаа жөнүндө маалымат: Display the vehicle identification number (VIN), calibration ID (CALID), and calibration verification number (CVN).
  • DTC издөө: Built-in library to explain the meaning of diagnostic trouble codes.

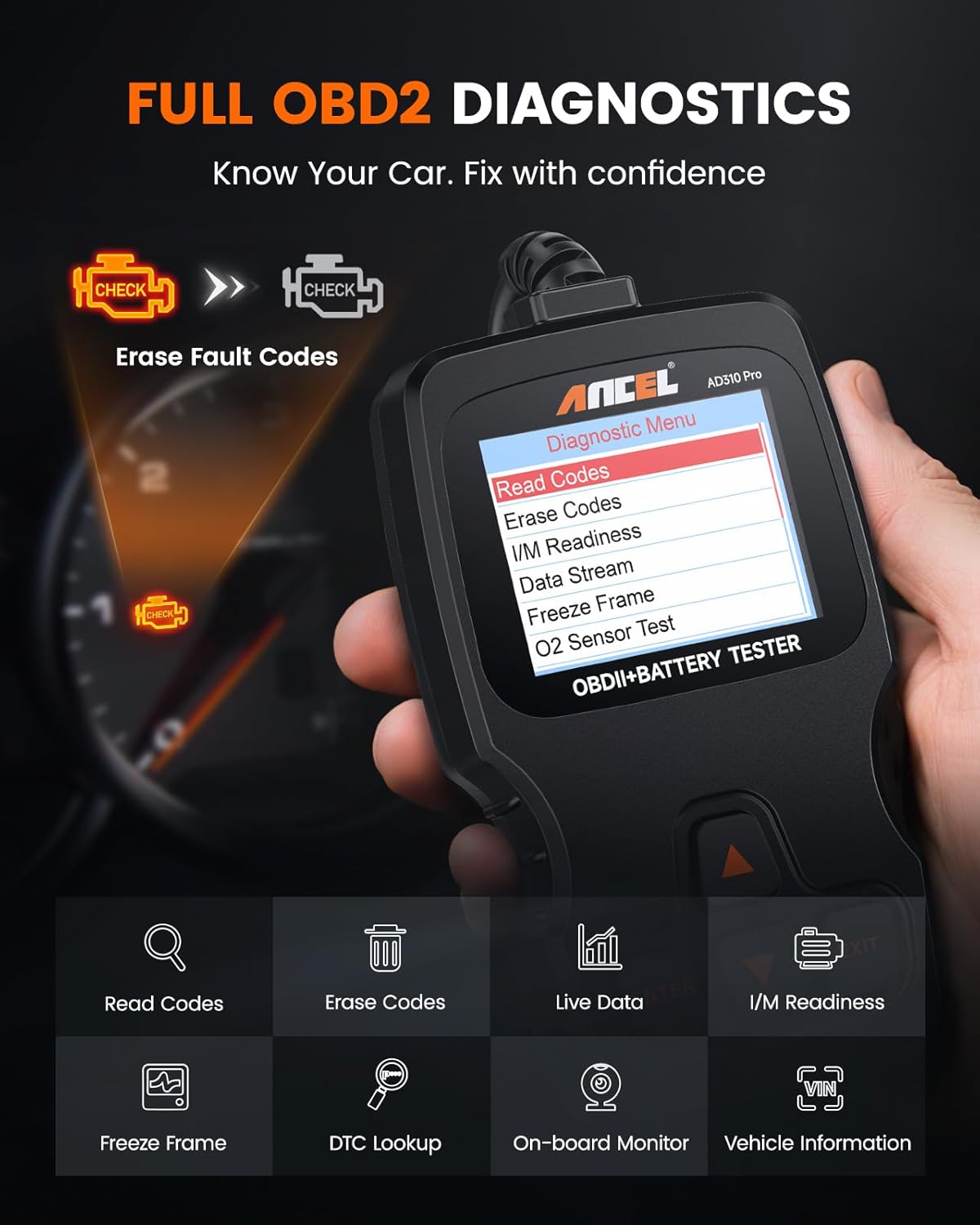

ANCEL AD310 Pro screen showing diagnostic menu options like Read Codes, Erase Codes, Data Stream

Figure 4.1: Full OBD2 Diagnostics Interface

4.2 Advanced 12V Battery Testing

The integrated battery testing feature allows for comprehensive analysis of your 12V battery's health, cranking performance, and charging system.

  • Батарея сыноо: Assesses the overall health and charge level of the battery.
  • Кранк сыноо: Evaluates the battery's ability to start the engine, checking cranking voltagэ жана убакыт.
  • Заряддоо сыноо: Analyzes the vehicle's charging system, including alternator output and ripple voltage, to ensure proper battery charging.

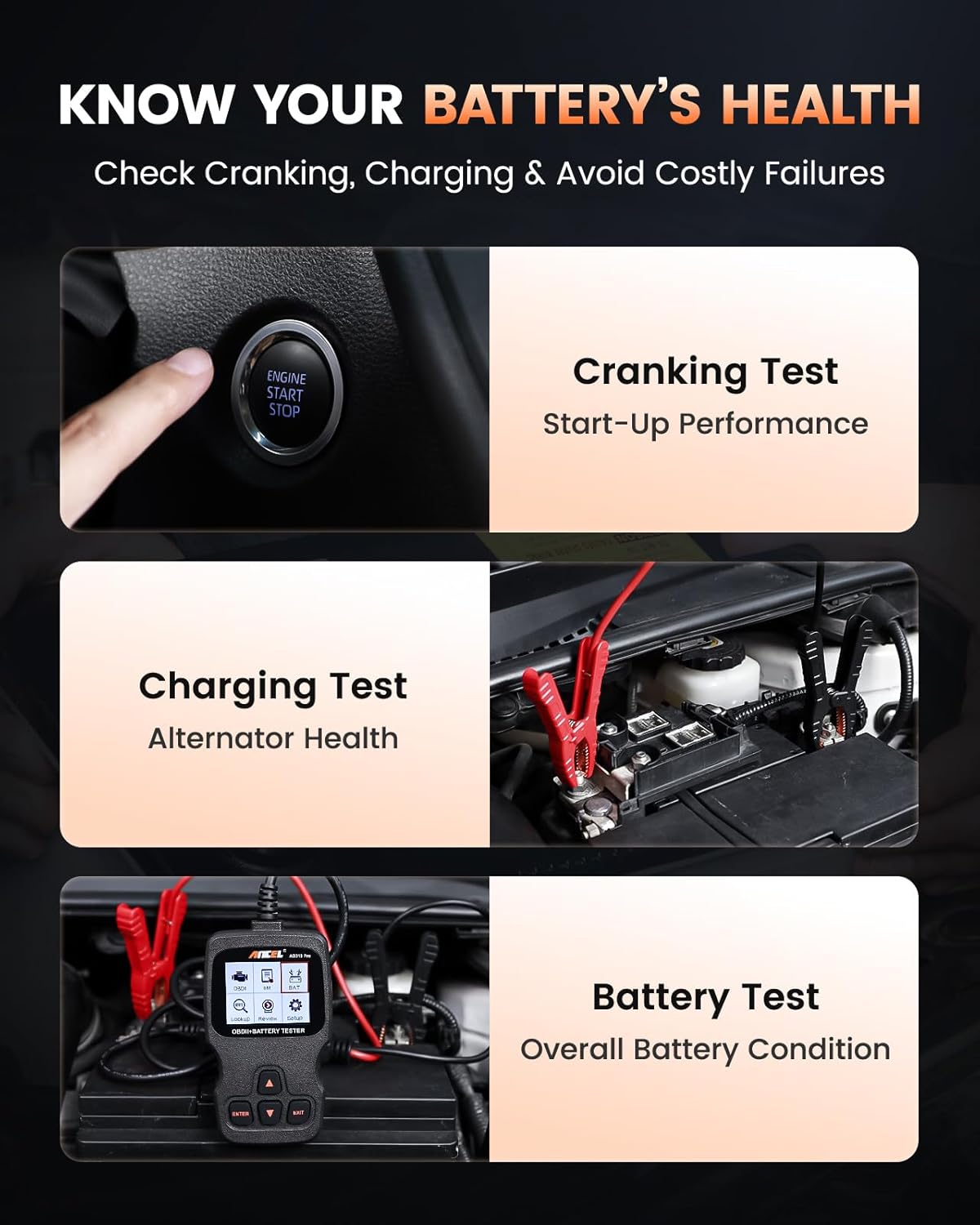

Three images showing battery testing: finger pressing engine start button for cranking test, battery clamps connected for charging test, and the AD310 Pro connected to a battery for overall battery test

Figure 4.2: Battery Health, Cranking, and Charging Tests

4.3 Bluetooth App Features

The dedicated smartphone app enhances the AD310 Pro's capabilities, offering additional diagnostic and monitoring features.

  • Аткаруу сыноолору: Analyze acceleration, braking, and distance for insights into driving performance.
  • Сапарды талдоо: Monitor driving habits and fuel consumption over trips.
  • Маалымат агымы: View live data graphs directly on your phone for easier analysis.
  • Отчетту түзүү: Create and share diagnostic reports with mechanics or for personal records.

Видео 4.1: Бүттүview of ANCEL AD310 Pro 2-in-1 Bluetooth OBD2 & 12V Battery Tester functions, including battery tests, full OBD2 functions, and performance tests via the app.

5. Техникалык тейлөө

  • Тазалоо: Аппаратты тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Абразивдүү тазалагычтарды же эриткичтерди колдонуудан алыс болуңуз.
  • Сактагыч: Store the AD310 Pro in a cool, dry place away from direct sunlight and extreme temperatures.
  • Программалык камсыздоо жаңыртуулары: Periodically check the ANCEL website or app for available software updates to ensure optimal performance and compatibility with new vehicle models.

6. Кыйынчылыктарды

МаселеМүмкүн себепЧечим
Түзмөк күйбөйт.Loose OBD2 connection; vehicle's OBD2 port not supplying power.Ensure the OBD2 connector is fully seated. Check vehicle's fuse for the OBD2 port.
Bluetooth аркылуу туташуу мүмкүн эмес.Bluetooth not enabled; app not installed; device not discoverable.Enable Bluetooth on your phone. Install the ANCEL app. Restart the AD310 Pro and try pairing again.
Error reading codes.Ignition not on; vehicle not OBD2 compliant; faulty connection.Turn ignition to ON position (engine off). Verify vehicle is 1996 or newer and OBD2 compliant. Re-check connection.
Inaccurate battery test results.Loose battery clamp connection; dirty battery terminals; incorrect battery type selected.Камсыз кылуу clamps are securely attached to clean battery terminals. Select the correct battery type in the device settings.

7. Техникалык шарттар

ӨзгөчөлүкДеталь
МоделAD310 Pro
Элемент Салмагы1.21 фунт
Продукциянын өлчөмдөрү7.87 x 7.48 x 2.36 дюйм
Операциялык система (тиркеме)Android, iOS
Automotive Fit түрүUniversal Fit
Батарея шайкештиги12V (Regular Flooded, AGM Flat Plate, AGM Spiral, GEL)
CCA диапазону100-2000 CCA
БайланышBluetooth 5.0, Wired OBD2

7.1 Шайкештик

The ANCEL AD310 Pro offers broad compatibility with a wide range of vehicles and battery types:

  • Унаа шайкештиги: Compatible with 99% of global vehicles, including American (1996+), European (2001+), and Asian (2005+) cars and light trucks.
  • Батарея шайкештиги: Supports various 12V battery types such as regular flooded, AGM flat plate, AGM spiral, and GEL batteries. Covers most cars, SUVs, light trucks, and small RVs.
Map showing vehicle compatibility for US (since 1996), EU (since 2000), and Asia (since 2008) with icons for Sedan, SUV, Pickup, and Wagon

Сүрөт 7.1: Унаанын кеңири шайкештиги

8. Кепилдик жана колдоо

Кепилдик жөнүндө маалымат, техникалык колдоо же тейлөө боюнча суроолор үчүн расмий ANCELге кайрылыңыз webсайтка же түздөн-түз кардарларды тейлөөгө кайрылыңыз. Кепилдик дооматтар үчүн сатып алуу дүмүрчөгүңүздү сактаңыз.
