Introduction
Бул колдонмодо ELECROW 5 дюймдук резистивдүү сенсордук экранды жана 7 дюймдук сыйымдуулуктагы сенсордук экрандуу мини көчмө мониторлоруңузду орнотуу, иштетүү жана техникалык тейлөө боюнча кеңири нускамалар берилген. Бул дисплейлер Raspberry Pi, Banana Pi, Jetson Nano жана Windows системалары сыяктуу ар кандай түзмөктөр менен кеңири шайкештик үчүн иштелип чыккан жана ар тараптуу визуалдык жана интерактивдүү тажрыйбаларды сунуштайт.
Сүрөт: ELECROW 5 дюймдук резистивдүү сенсордук экран (үстүнкү бөлүгү) жана 7 дюймдук сыйымдуулуктагы сенсордук экран (астынкы бөлүгү) дисплейлери, көрсөтүлөтasinалардын тиешелүү чечилиштерин жана тийүү функцияларын.
Продукт өзгөчөлүктөрү
- HD визуалдык ырахат: 5 дюймдук дисплей 800x480 чечилишке ээ, ал эми 7 дюймдук дисплей 1024x600 чечилишин колдойт. Эки IPS экран тең бирдей түстөрдү жана 170° кеңдикти камсыз кылат. viewбурч.
- Өнөр жайлык класстагы резистивдүү сенсордук экран (5 дюйм): Колдонууну жеңилдетүү үчүн сенсордук калем менен келет. Кол кап кийген колдорду же өткөрбөгөн шаймандарды колдойт, катаал чөйрөлөр үчүн ылайыктуу жана 1 миллион тийүү мөөнөтү менен.
- Сезимтал сыйымдуулуктагы сенсордук экран (7 дюйм): 5 чекиттүү мульти-сенсордук функцияны колдойт. Драйверди орнотуунун кажети жок; дароо колдонуу үчүн жөн гана Micro USB жана HDMI аркылуу туташтырыңыз.
- Кеңири шайкештик: Raspberry Pi (бардык моделдер), Banana Pi, Jetson Nano жана стандарттуу HDMI түзмөктөрүн колдойт. Ошондой эле, телевизор кутучалары, Switch оюн дисплейлери же кошумча Windows мониторлору үчүн кошумча экран катары иштей алат.
- "Пайдаланып иштетүү" дисплейи: Экранды түзмөгүңүзгө HDMI порту аркылуу туташтырып, USB порту аркылуу кубаттандырыңыз, бул дароо иштөөгө мүмкүндүк берет. Алкагы жок дизайнга ээ.
Пакеттин мазмуну
Сураныч, таңгагыңызда бардык компоненттер бар экенин текшериңиз. Типтүү курамына төмөнкүлөр кирет:
- ELECROW 5 дюймдук резистивдүү сенсордук экран монитору
- ELECROW 7 дюймдук сыйымдуулуктагы сенсордук экран монитору
- HDMI кабел(дер)и
- USB кубат кабели(лери)
- Сенсордук калем (5 дюймдук резистивдүү экран үчүн)
- Монтаждоочу жабдык (эгер бар болсо)
Эскертүү: Ар кандай аксессуарлар ар кандай болушу мүмкүн. Так маалымат алуу үчүн продуктуңуздун таңгагын же тизмесин караңыз.
Орнотуу нускамалары
1. Бөлүктөргө киришүү (7 дюймдук дисплей Exampле)
Сүрөт: деталдуу view 7 дюймдук LCD дисплейдин схемалык тактасынын, Backlight, USB Touch/Power жана HD Interface портторун өлчөмдөрү менен баса белгилеген.
Мониторуңуздагы порттор менен таанышып алыңыз. Адатта, кубат жана сенсордук киргизүү үчүн Micro USB порту, ал эми видео киргизүү үчүн HDMI порту болот.
2. Raspberry Pi'ге туташууда (5 дюймдук дисплей Exampле)
Сүрөт: Raspberry Pi тактасына туташтырылган 5 дюймдук LCD дисплей керектүү HDMI жана USB кубат/сенсордук туташууларды көрсөтөт. Эскертүү: Raspberry Pi тактасы комплектке кирбейт.
- Raspberry Pi'ңиздин HDMI чыгышынан чыккан HDMI кабелин монитордун HDMI киришине туташтырыңыз.
- Кубат жана сенсордук функциялар үчүн Raspberry Pi түзмөгүңүздүн USB портунан (же тышкы 5V кубат адаптеринен) Micro USB кабелин монитордун Micro USB портуна туташтырыңыз.
- Raspberry Pi операциялык тутумуңуздун туура чечилиште (5 дюймдук экран үчүн 800x480, 7 дюймдук экран үчүн 1024x600) чыгарууга конфигурацияланганын текшериңиз. Сенсордук функциялар үчүн, стандарттуу Raspberry Pi OS дистрибутивдери үчүн кошумча драйверлердин кереги жок.
3. Башка түзмөктөргө туташуу (Windows, Jetson Nano ж.б.)
Сүрөт: ELECROW ар кандай тиркемелер менен шайкештигин көрсөтүп турат, анын ичинде Jetson Nanoго туташуу, Raspberry Pi орнотуусу жана 3D принтер интерфейси катары интеграциялоо.

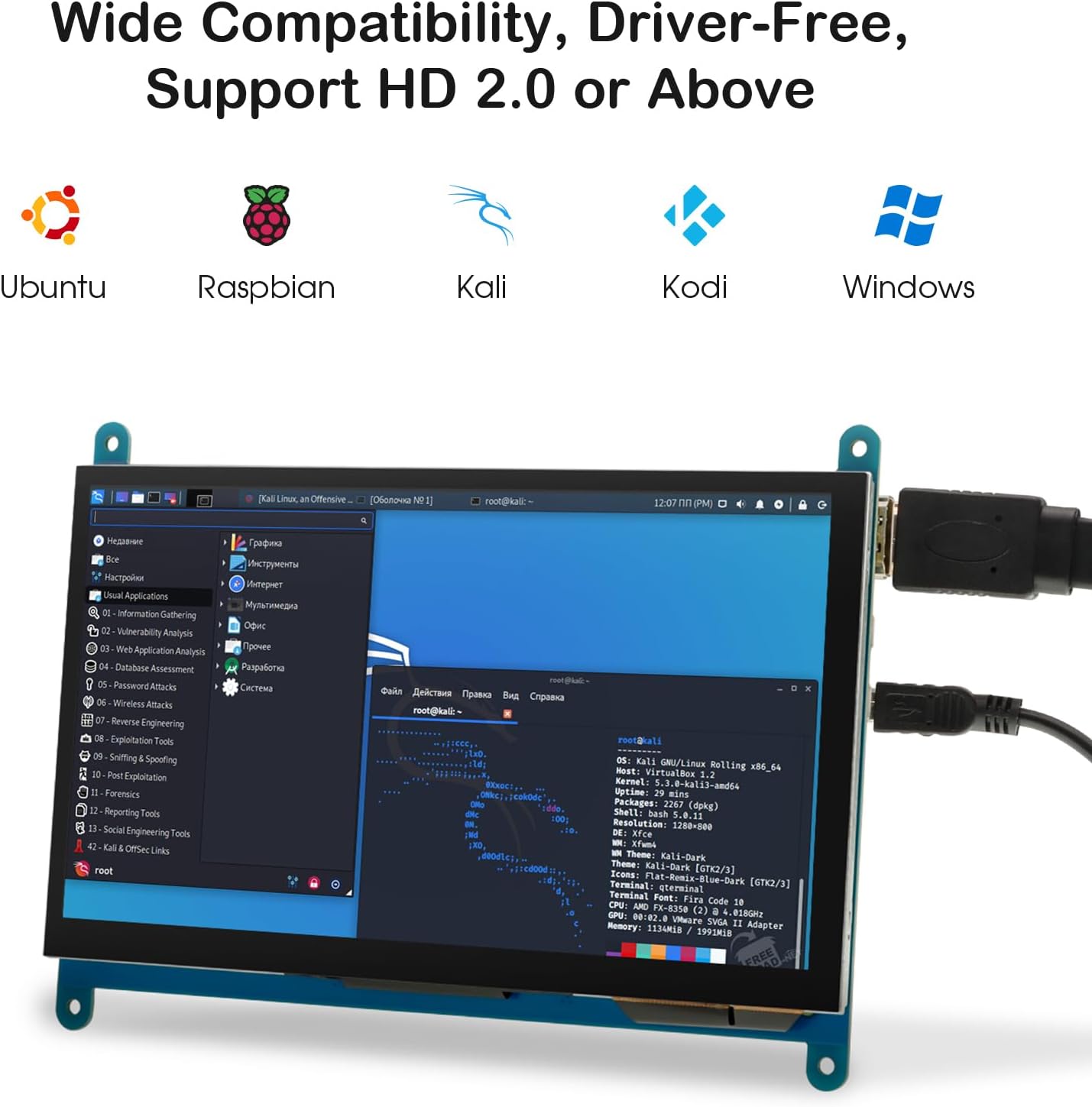

Сүрөт: ELECROW мониторунун көрсөтүүсүasinUbuntu, Raspbian, Kali, Kodi жана Windows операциялык системаларынын интерфейстерин көрсөтүү менен кеңири шайкештигин камсыз кылат.
- Түзмөгүңүздүн HDMI чыгышынан чыккан HDMI кабелин монитордун HDMI киргизүүсүнө туташтырыңыз.
- Кубат жана сенсордук функциялар үчүн түзмөгүңүздөгү USB портунан (же тышкы 5V кубат адаптеринен) Micro USB кабелин монитордун Micro USB портуна туташтырыңыз.
- Windows системалары үчүн монитор автоматтык түрдө кошумча дисплей катары таанылышы керек. Сенсордук функция, адатта, "кошуп, иштетип" турат. Иш тактаңызды кеңейтүү же көчүрмөлөө үчүн Windows'тогу дисплей жөндөөлөрүн тууралаңыз.
Иштөө нускамалары
Күйгүзүү/өчүрүү
Монитор Micro USB порту аркылуу кубат жана HDMI порту аркылуу видео сигнал алганда автоматтык түрдө күйөт. Өчүрүү үчүн, жөн гана кубат кабелин сууруп алыңыз же туташкан түзмөктү өчүрүңүз.
Сенсордук экранды колдонуу
- 5 дюймдук резистивдүү сенсордук экран: Так киргизүү үчүн берилген сенсордук калемди же өткөрбөгөн куралды колдонуңуз. Тийүүлөрдү каттоо үчүн жеңил басыңыз.
- 7 дюймдук сыйымдуулугу сенсордук экран: 5 чекиттүү мульти-сенсордук функцияны колдойт. Смартфон же планшет сыяктуу эле, манжаларыңызды таптоо, серпүү, чымчып алуу жана чоңойтуу сыяктуу жаңсоолор үчүн колдонуңуз.

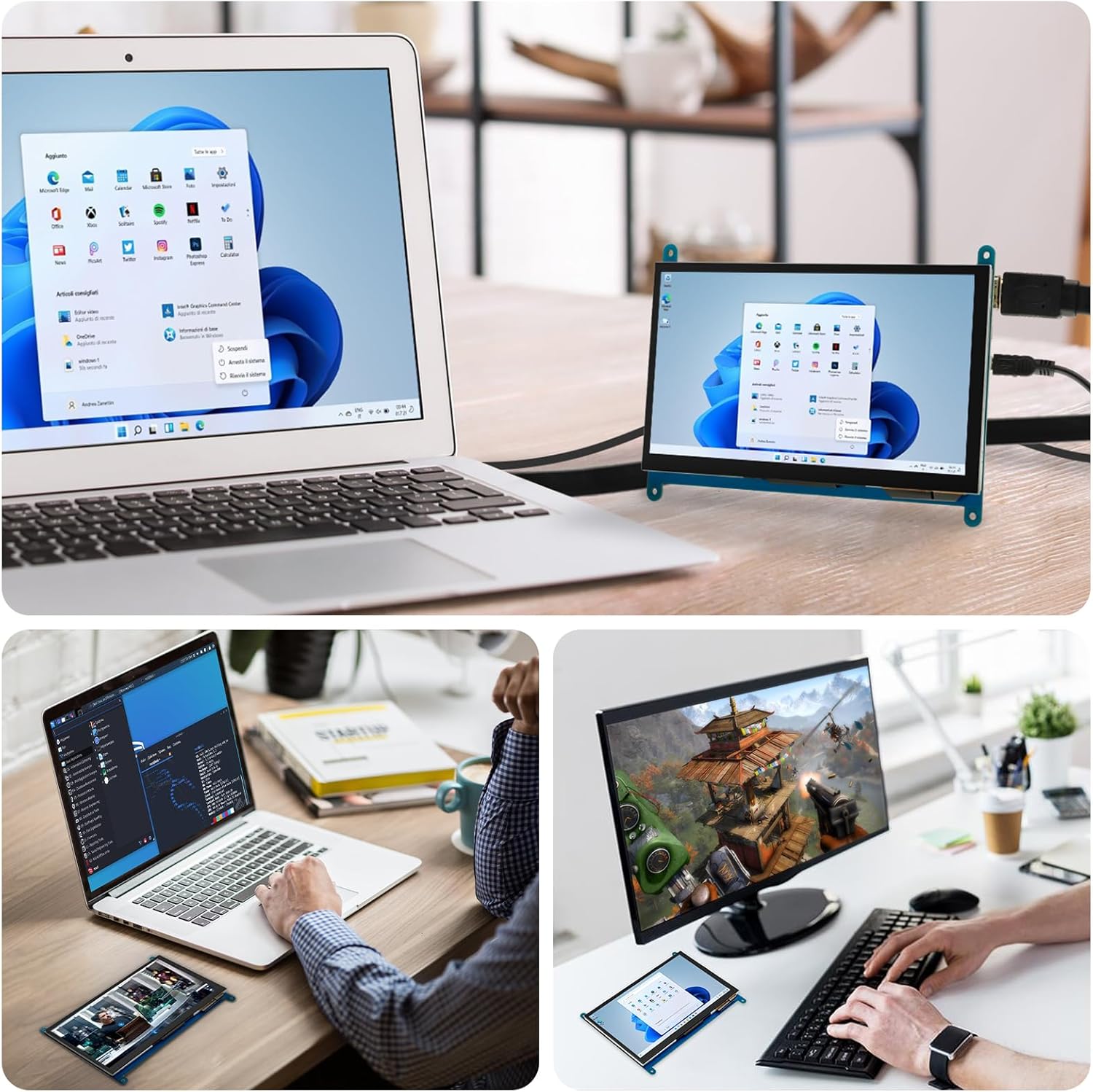

Сүрөт: Мисampноутбук үчүн кошумча дисплей, код жазуу үчүн атайын экран жана оюндар үчүн компакттуу монитор катары кызмат кылган ELECROW мониторлорунун айрымдары колдонулууда.
Дисплей орнотуулары
Көпчүлүк дисплей жөндөөлөрү, мисалы, чечилиш жана экрандын багыты, туташкан түзмөгүңүздүн операциялык тутуму (мисалы, Raspberry Pi OS, Windows Display Settings) аркылуу башкарылат. Мониторлор жалпы чечилиштерге автоматтык түрдө ыңгайлашып, "plug and play" режиминде иштөө үчүн иштелип чыккан.
Техникалык тейлөө
- Тазалоо: Экранды акырын сүртүү үчүн жумшак, түксүз чүпүрөктү колдонуңуз. өжөр тактар үчүн, бир аз гampчүпүрөккө суу же экранды тазалоочу каражат. Катуу химиялык заттардан же абразивдүү материалдардан алыс болуңуз.
- Сактагыч: Колдонулбай турган учурда, мониторду салкын, кургак жерде, күндүн түз нурунан жана өтө жогорку температурадан алыс сактаңыз.
- Колдонуу: Мониторду четтеринен кармаңыз. Экранга ашыкча басым жасоодон же түзмөктү түшүрүп алуудан алыс болуңуз.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Дисплей жок/Кара экран | Кубат жок; Видео сигнал жок; Туура эмес чечилиш. | USB кубат кабелинин туташып, кубат алып турганын текшериңиз. HDMI кабелинин эки түзмөккө тең бекем туташтырылганын текшериңиз. Туура чечилиш чыгарылганын текшерүү үчүн түзмөгүңүздүн дисплей жөндөөлөрүн текшериңиз. |
| Сенсордук экран жооп бербей жатат | USB кабели туташкан эмес; Драйвер көйгөйү (сейрек); Калибрлөө керек. | Micro USB кабели кубат жана сенсордук маалыматтар үчүн туташтырылганын текшериңиз. Raspberry Pi үчүн, ОС сенсордук режимге конфигурацияланганын текшериңиз. Windows үчүн, Түзмөк башкаргычын текшериңиз. Зарыл болсо, сенсордук режимди кайра калибрлеңиз (ОС документтерин караңыз). |
| Жаркылдаган дисплей | Электр кубаты жетишсиз; Кабелдин туташуусу бош. | Монитор туруктуу 5 В кубат алып жатканын текшериңиз. Бардык кабелдердин туташууларынын бош экенин текшериңиз. Башка USB кубат булагын же кабелин колдонуп көрүңүз. |
| Сүрөт бурмаланган же борбордон четтеп кеткен | Туура эмес чечилиш же кадр катышы жөндөлгөн. | Туташкан түзмөгүңүздөгү дисплейдин чечилишин жана масштабдоо жөндөөлөрүн монитордун баштапкы чечилишине дал келтириңиз (5 дюймдук экран үчүн 800x480, 7 дюймдук экран үчүн 1024x600). |
Техникалык шарттар
- Бренд: ЭЛЕКРО
- ASIN: B0F9PB1NX7
- 5 дюймдук дисплей:
- Чечилиши: 800x480
- Сенсордук түрү: каршылык
- Viewбурч: 170° IPS
- 7 дюймдук дисплей:
- Чечилиши: 1024x600
- Сенсордук түрү: Сыйымдуу (5 чекиттүү мультисенсордук)
- Viewбурч: 170° IPS
- Интерфейс: Видео үчүн HDMI, кубат жана тийүү үчүн Micro USB
- Шайкештик: Raspberry Pi (бардык моделдер), Banana Pi, Jetson Nano, BB Black, Windows, стандарттуу HDMI түзмөктөрү.
- Кубат киргизүү: Микро USB аркылуу 5V
Сүрөт: 5 дюймдук резистивдүү сенсордук экрандуу монитордун мүнөздөмөлөрү, анын өзгөчөлүктөрү жана өлчөмдөрү.

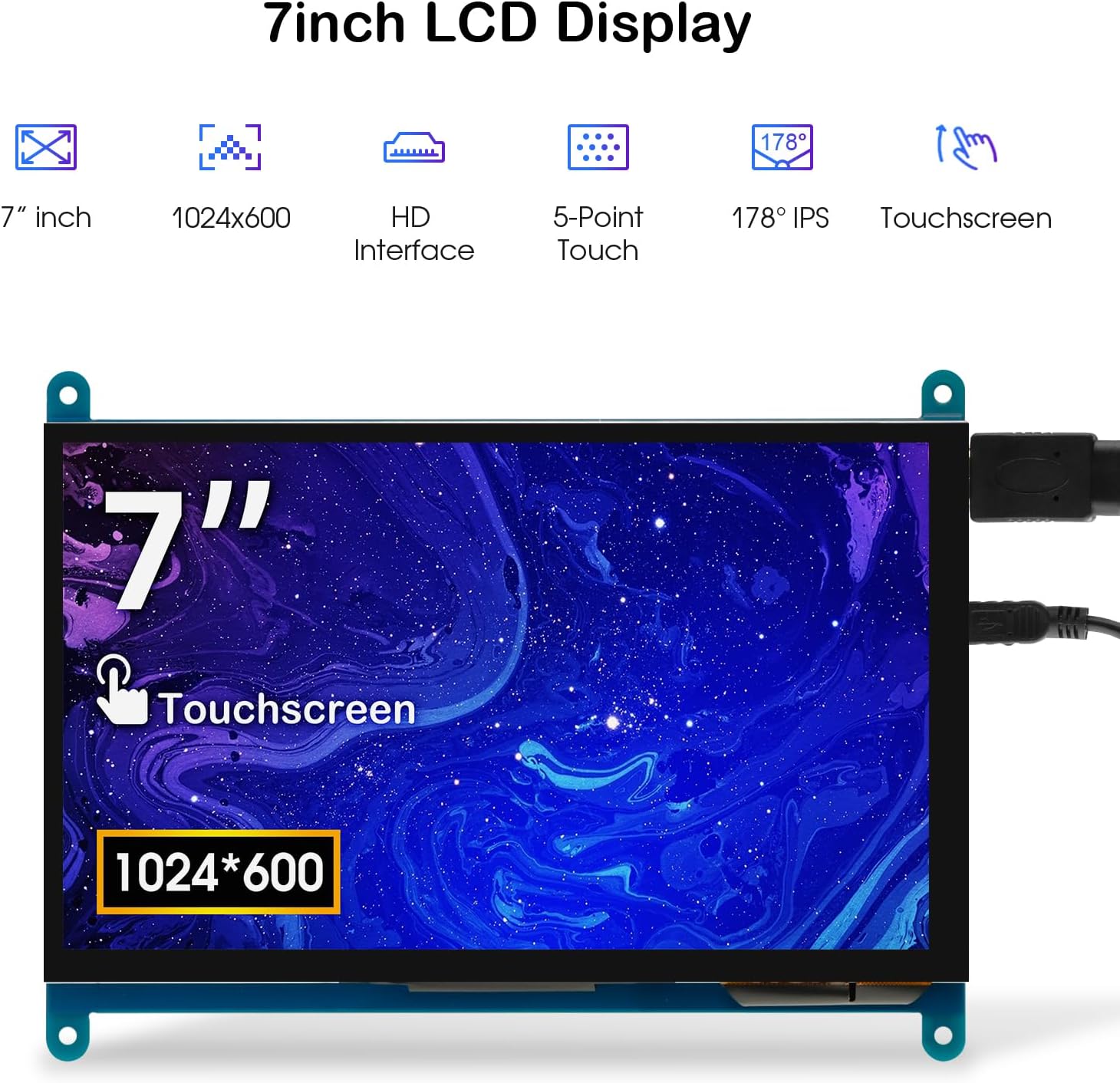

Сүрөт: 7 дюймдук LCD дисплейдин мүнөздөмөлөрү, анын өзгөчөлүктөрү жана чоо-жайы viewбурч.
Кепилдик жана колдоо
ELECROW өнүмдөрү ишенимдүүлүк жана иштөө үчүн иштелип чыккан. Кепилдик маалыматы, техникалык колдоо же тейлөө боюнча суроолор үчүн, расмий ELECROW компаниясына кайрылыңыз. webсайтка же түздөн-түз кардарларды тейлөөгө кайрылыңыз. Кепилдик дооматтар үчүн сатып алуу дүмүрчөгүңүздү сактаңыз.
Байланыш маалыматы: Сураныч, кириңиз Amazon'догу ELECROW дүкөнү же алардын кызмат адамы webэң акыркы колдоо ресурстары үчүн сайт.
