Jumper T14 2.4GHz ELRS радио контроллери Колдонуучунун колдонмосу

1. Киришүү

Бул колдонмо Jumper T14 2.4GHz ELRS радио контроллериңизди коопсуз жана натыйжалуу иштетүү боюнча кеңири көрсөтмөлөрдү берет. Түзмөктү колдонуудан мурун, туура орнотууну, оптималдуу иштөөнү камсыз кылуу жана бузулуулардын же жаракат алуулардын алдын алуу үчүн, бул колдонмону кылдаттык менен окуп чыгыңыз. Бул колдонмону келечекте колдонуу үчүн сактап коюңуз.

2. Коопсуздук маалыматы

Радио башкаруучусун ар дайым коопсуз жана жоопкерчиликтүү түрдө иштетиңиз. Коопсуздук көрсөтмөлөрүн аткарбоо мүлккө зыян келтирүүгө, олуттуу жаракат алууга же ал тургай өлүмгө алып келиши мүмкүн.

• Курчап турган чөйрө: Ачык жерлерде, адамдардан, жаныбарлардан жана тоскоолдуктардан алыс иштеңиз. Электр зымдарына, жолдорго же эл көп топтолгон жерлерге жакын учуудан алыс болуңуз.
• Батареянын коопсуздугу: Сунушталган батареяларды гана колдонуңуз. Ашыкча заряддабаңыз же ашыкча разряддабаңыз. Батареяларды отко чыдамдуу баштыкта ​​сактаңыз.
• Учуу алдындагы текшерүүлөр: Ар бир колдонуудан мурун учакты жана радио башкаруучуну учуу алдында кылдат текшерүүдөн өткөрүңүз.
• Микропрограмма: Оптималдуу иштөө жана коопсуздук үчүн радио контроллериңиздин микропрограммасын эң акыркы туруктуу версиясына жаңыртып туруңуз.
• Суу жана ным: Радио башкаруучусун суудан жана жогорку нымдуулуктан алыс кармаңыз.
• Балдар: Бул продукт оюнчук эмес. 16 жашка чейинки балдар жетпеген жерде сактаңыз. Жашы жете электер үчүн чоңдордун көзөмөлү талап кылынат.

3. Продукт бүтүп калдыview

Jumper T14 – бул FPV дрондору жана башка RC колдонмолору үчүн иштелип чыккан компакттуу жана эргономикалык 2.4 ГГц ELRS радио контроллери. Ал CNC Hall гимбалдары, OLED экраны менен жабдылган жана EdgeTX микропрограммасында иштейт.

3.1. Радио системасынын компоненттери

3.1-сүрөт: Jumper T14 радио контроллеринин деталдуу схемасы, алдыңкы, арткы жана каптал жагындагы негизги компоненттерди жана башкаруу элементтерин бөлүп көрсөтүү менен views. Буга которгучтар, циферблаттар, гимбалдар, экран, модуль бөлүмү жана кубаттоо порту кирет.

• Алдыңкы панели:
  • VS-M CNC Холл гимбалдары: Жылмакай башкаруу үчүн жогорку тактыктагы гимбалдар.
  • 2.42" OLED экраны: EdgeTX интерфейси үчүн ачык дисплей.
  • Кубат баскычы: Түзмөктү күйгүзүү/өчүрүү үчүн.
  • Коммутаторлор (2 позициялуу, 3 позициялуу): Ар кандай функциялар үчүн конфигурацияланат.
  • Терүүлөр (S1, S2): Майда жөнгө салуулар үчүн айланма башкаруу элементтери.
  • Кесүү баскычтары: Таякчалардын четтерин тууралоо үчүн.
  • SYS баскычы: Системалык менюга кирүү.
  • PAGE баскычы: Баракча навигация.
  • RTN баскычы: Кайтаруу/артка кайтаруу баскычы.
  • Статус индикаторунун жарыктары: Операциялык пикирлерди бериңиз.
• Арткы Panel:
  • Стандарттык JR модулунун бөлүмү: Тышкы RF модулдары үчүн.
  • Тышкы муздатуучу желдеткич: Ички компоненттерден жылуулукту кетирүүгө жардам берет.
  • Батарея табагы: Батареяны сактайт.
• Каптал/Үстүнкү панель:
  • USB-C 10W тез кубаттоо порту: Кубаттоо жана маалымат туташуусу үчүн.
  • DFU баскычы: Түзмөктүн микропрограммасын жаңыртуу режиминин баскычы.
  • Машыктыруучу порту: Симуляторго же башка радиого туташуу үчүн.
  • Убактылуу которуу: Пружиналуу өчүргүч.
  • Кулпулоочу которгуч: Которулганга чейин ордунда калат.
  • Жөнгө салынуучу жана бүктөлүүчү антенна: Сигнал берүү үчүн.
  • Резервделген антеннаны өз алдынча жасоо порту: Антеннаны өзүңүз каалагандай өзгөртүү үчүн.
  • Бүктөлүүчү тутка: Көтөрүп жүрүүгө ыңгайлуу жана кармоого ыңгайлуу болушу үчүн.

3.2. Негизги өзгөчөлүктөр Визуалдык материалдар

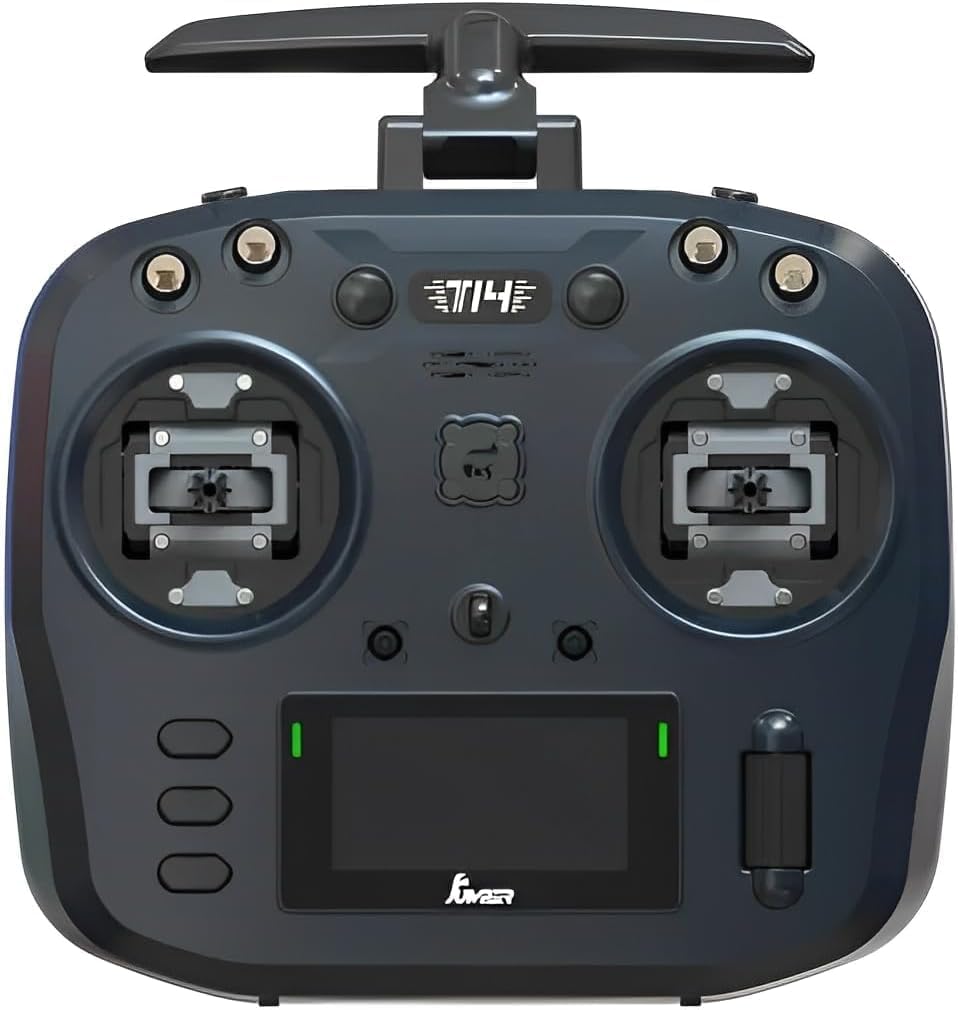

3.2-сүрөт: Фронт view Jumper T14, шоуcasinкош гимбалдар, OLED экран жана ар кандай башкаруу которгучтары жана тергичтери.

3.3-сүрөт: Арткы view Jumper T14түн, JR модулунун бөлүмүнүн, муздатуучу желдеткичтин жана батарея бөлүмүнүн капкагынын көрүнүшү.

3.4-сүрөт: Ички батареяны кубаттоо жана микропрограмманы жаңыртуу же симуляторду колдонуу үчүн компьютерге туташтыруу үчүн колдонулган USB-C портунун чоо-жайы.

3.5-сүрөт: Так жана бышык башкаруу киргизүүлөрүн камсыз кылган CNC Hall сенсордук гимбалдарынын тактыгын көрсөткөн иллюстрация.

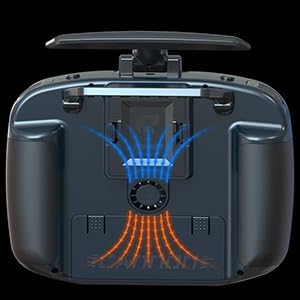

3.6-сүрөт: Ички электрониканын оптималдуу иштөө температурасын кармап туруу үчүн иштелип чыккан ички муздатуучу желдеткич системасын көрсөткөн диаграмма.

3.7-сүрөт: View Оптималдуу сигнал өткөрүү үчүн туураланышы жана компакттуу сактоо үчүн бүктөлүшү мүмкүн болгон эки тараптуу бүктөлүүчү антенналардын.

4. Орнотуу

4.1. Батареяны орнотуу жана заряддоо

Jumper T14 кайра заряддалуучу батареяны колдонот (18650 же LiPo сыяктуу кеңири таралган RC батарея түрлөрүн эске алганда, киргизүүдө көрсөтүлгөн эмес). Биринчи жолу колдонуудан мурун батареянын толук заряддалганын текшериңиз.

1. Радионун арткы жагындагы батарея бөлүмүнүн капкагын ачыңыз.
2. Батареяны салыңыз, эгер бар болсо, туура полярдуулукту текшериңиз.
3. Батарея уясынын капкагын бекем жабыңыз.
4. Берилген USB-C кабелин радионун жогору жагындагы USB-C портуна жана шайкеш келген USB кубат адаптерине (мисалы, 5V/2A) туташтырыңыз.
5. OLED экраны же индикатор жарыктары кубаттоо абалын көрсөтөт. Толук кубатталгандан кийин ажыратыңыз.

4.2. Баштапкы күйгүзүү жана EdgeTX орнотуулары

Биринчи жолу күйгүзгөндө, радио сизди EdgeTX микропрограммасын баштапкы орнотуу кадамдары боюнча жетектейт.

1. OLED экраны күйгөнгө чейин кубат баскычын басып, кармап туруңуз.
2. Гимбалдарга калибрлөө, датаны/убакытты коюу жана негизги радио жөндөөлөрүн конфигурациялоо үчүн экрандагы көрсөтмөлөрдү аткарыңыз.
3. Менюларды жылдыруу дөңгөлөгүн жана SYS/PAGE/RTN баскычтарын колдонуп жылдырыңыз.

4.3. ELRS байланышы

Jumper T14 түзмөгүңүздү ELRS кабыл алгычы менен байланыштыруу үчүн, стандарттуу ELRS байланыштыруу жол-жобосун аткарыңыз:

1. ELRS кабыл алгычыңыз күйгүзүлгөнүн жана байланыштыруу режиминде экенин текшериңиз (адатта, үч жолу кубаттуулукту айландыруу менен).
2. T14тө ELRS LUA скриптине же EdgeTX ичиндеги ички модулдун жөндөөлөрүнө өтүңүз.
3. "Байлоо" опциясын тандаңыз. Радио байланыштыруучу сигналды жөнөтөт.
4. Кабылдагычтын LED индикатору ийгиликтүү байланыштырылганын көрсөткөндөн кийин (кабылдагычыңыздын колдонмосун караңыз), процесс аяктады.

5. Иштөө нускамалары

5.1. Негизги башкаруу элементтери

• Гимбалдар: Учактын негизги кыймылдарын башкарыңыз (дроссель, руль, элерон, лифт).
• Которгучтар: Куралдандыруу, учуу режимдери, атайын функциялар ж.б. үчүн колдонулат. EdgeTX'те функцияларды дайындоо.
• Терүүлөр: Адатта, камеранын эңкейиши, күчөтүү же үн көлөмү сыяктуу параметрлерди так жөндөө үчүн колдонулат.
• Кесүү баскычтары: Туруктуу учуу үчүн гимбалдардын нейтралдуу абалын тууралаңыз.

5.2. EdgeTXте моделди орнотуу

EdgeTX ар кандай моделдер үчүн кеңири ыңгайлаштырууларды сунуштайт. Өркүндөтүлгөн моделди орнотуу боюнча толук нускамаларды алуу үчүн расмий EdgeTX документтерин караңыз.

1. Система менюсуна кирүү үчүн негизги экрандан SYS баскычын басыңыз.
2. Жаңы моделди түзүү же бар моделди түзөтүү үчүн "Модель тандоо" же "Модель орнотуу" бөлүмүнө өтүңүз.
3. Ички же тышкы RF модулунун жөндөөлөрүн конфигурациялоо (мисалы, ELRS протоколу, чыгыш кубаттуулугу).
4. Учактын талаптарына ылайык аралашмаларды, киргизүүлөрдү, чыгарууларды жана атайын функцияларды орнотуңуз.

6. Техникалык тейлөө

• Тазалоо: Радио башкаруучусун тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
• Сактагыч: Радиону салкын, кургак жерде, түз күн нурунан жана өтө жогорку температурадан алыс сактаңыз. Узак убакытка сактасаңыз, батарейкасын алып салыңыз.
• Программалык камсыздоонун жаңыртуулары: Расмий EdgeTXтен EdgeTX микропрограммасынын акыркы жаңыртууларын үзгүлтүксүз текшерип жана орнотуп туруңуз webсайт (www.edgetx.org) оптималдуу иштөөнү жана жаңы функцияларга жетүүнү камсыз кылуу үчүн.
• Гимбалга кам көрүү: CNC Hall гимбалдары бышык, бирок ашыкча күч же соккудан алыс болуңуз. Аларды чаңдан жана таштандылардан алыс кармаңыз.

7. Кыйынчылыктарды

8. Техникалык шарттар

9. Кепилдик жана колдоо

Кепилдик жөнүндө маалымат жана техникалык колдоо алуу үчүн, расмий ARRISке кайрылыңыз webсайтка же түздөн-түз кардарларды тейлөөгө кайрылыңыз. Кепилдик дооматтар үчүн сатып алганыңыздын далилин сактаңыз.

Өндүрүүчү: секирүүчү

Бренд: ARRIS

Онлайн колдоо: ARRIS кызматкерине барыңыз webКөп берилүүчү суроолор, микропрограммалык камсыздоону жүктөп алуу жана байланыш маалыматы үчүн сайт. Amazon'догу ARRIS дүкөнү
