1. Киришүү
Thank you for choosing addlon 200FT Permanent Outdoor Lights. These RGB+IC LED lights are designed for versatile outdoor illumination, offering smart control via app and remote, and are built with IP67 waterproofing for durability. This manual provides essential information for safe installation, operation, and maintenance of your lighting system.

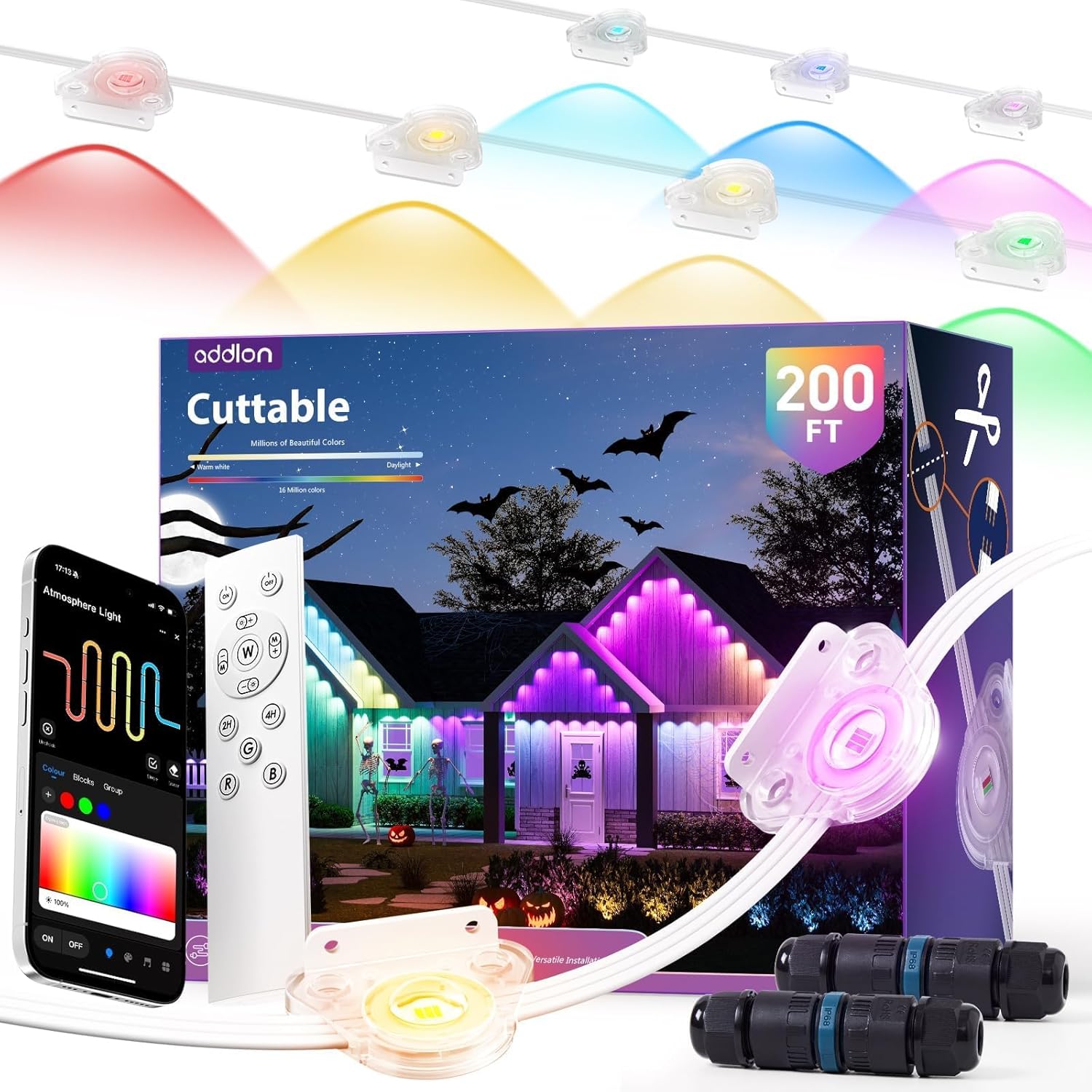

Сүрөт 1.1: Бүттүview of the addlon 200FT Permanent Outdoor Lights system, including the lights, remote control, and smartphone app interface.
2. Коопсуздук боюнча маанилүү маалымат
Орнотуудан жана колдонуудан мурун бардык коопсуздук көрсөтмөлөрүн окуп чыгыңыз. Бул көрсөтмөлөрдү аткарбоо электр тогуна урунууга, өрткө же башка коркунучтарга алып келиши мүмкүн.
- Орнотуудан же техникалык тейлөөдөн мурун электр кубаты өчүрүлгөнүн текшериңиз.
- Use only the provided power adapter and controller.
- Do not submerge the lights, control box, or adapter in water, despite their IP67 rating. The rating indicates protection against temporary immersion, but prolonged submersion is not recommended.
- Avoid installing near heat sources or flammable materials.
- Продукцияны оңдоого же өзгөртүүгө аракет кылбаңыз. Жардам алуу үчүн кардарларды колдоо кызматына кайрылыңыз.
- Балдар жетпеген жерде сактаңыз.
3. Пакеттин мазмуну
Төмөндө тизмеленген нерселердин баары пакетиңизге камтылганын текшериңиз:
- LED Light Strings (200FT total)
- Кубаттуу адаптер
- Controller
- Алыстан башкаруу
- Узартуу кабель
- Зым туташтыргычтар
- Монтаждоо бурамалар
- Spare Adhesive Pads
- User Manual
- Алыстан башкаруу үчүн батареялар
Image 3.1: All components included in the addlon Permanent Outdoor Lights package, laid out for inspection.
4. Орнотуу жана орнотуу
4.1. Орнотууну пландаштыруу
Before installation, plan the layout of your lights. Consider the desired length and placement to ensure optimal lighting coverage and accessibility to power outlets.
4.2. Cuttable and Extendable Features
The addlon permanent outdoor lights are designed to be cut and extended to fit your specific needs. Follow the instructions carefully when modifying the length.
- Кесүү: Identify the designated cutting points on the light string. Use appropriate tools to make a clean cut.
- Splicing/Extending: Use the provided wire connectors and extension cables to rejoin cut sections or extend the total length. Ensure all connections are secure and waterproof.
Image 4.1: Illustration of the cuttable and extendable features, demonstrating how to modify the light string length using connectors.
4.3. Монтаждоо параметрлери
The lights feature a versatile side-mount design for easy attachment to various surfaces.
- Желим орнотуу: For quick setup, use the strong VHB adhesive pads on clean, dry surfaces.
- Бурама орнотуу: For lasting stability, use the provided screws to secure the lights to walls, fences, wooden beams, or eaves.
- Side-Mount Bracket: The unique all-in-one side-mount bracket allows for flexible positioning.
Image 4.2: Visual guide demonstrating various installation methods including fence, wall, and eaves mounting.
4.4. Power Connection
Choose one of the following power options for your installation:
- 1-вариант: Connect the power adapter (A) to the controller (B), then connect the controller to the first light string (C1).
- 2-вариант: Connect the power adapter directly to the first light string (C1).
- 3-вариант: Connect the power adapter directly to the second light string (C2).
Ensure all connections are tight and the waterproof caps are securely fastened.
Image 4.3: Detailed diagram showing the three available power connection configurations for the lighting system.
5. Иштөө нускамалары
5.1. Акылдуу тиркемелерди башкаруу
Download the dedicated app to control your addlon lights. The app allows for comprehensive customization of colors, brightness, effects, and scheduling.
- Жупташтыруу: Follow the in-app instructions to pair your lights via Bluetooth.
- Түс тандоо: 16 миллион түстөн тандап, жарыктык деңгээлин тууралаңыз.
- Сахна режимдери: Select from pre-set scenes or create custom DIY scenes for various occasions.
- Музыка синхрондоштуруу: Synchronize light effects with music.
- Таймерлер: Автоматтык түрдө күйгүзүү/өчүрүү убакыттары үчүн графиктерди коюңуз.
Сүрөт 5.1: Ар кандай скриншоттор көрсөтүлгөнasing the user interface of the addlon smart app, demonstrating color selection, scene modes, and scheduling.
5.2. Алыстан башкаруу операциясы
The included remote control provides convenient access to basic functions.
- Кубат баскычы: Жарыктарды күйгүзүү/өчүрүү.
- Жарыктыкты жөндөө: Жарыктын интенсивдүүлүгүн жогорулатуу же азайтуу.
- Түс тандоо: Cycle through pre-set colors or color modes.
- Режим тандоо: Change lighting effects.
Image 5.2: A house illuminated by addlon lights, with an overlay showing the remote control and app interface for smart control.
5.3. Smart Zoning (5-Light Group Control)
The lighting system features smart zoning, allowing independent control of light segments.
- Each control zone consists of 5 LED lights.
- Zones can change colors independently, enabling smooth gradients and complex patterns.
- In the app, you can manage all lights simultaneously or select specific zones for individual control.
- If only certain lights illuminate, ensure all zones are selected in the app to light the entire string.
6. Техникалык тейлөө
Regular maintenance ensures the longevity and optimal performance of your addlon outdoor lights.
- Тазалоо: Periodically wipe the lights and housing with a soft, damp кирди жана калдыктарды тазалоо үчүн кездеме. Катуу химиялык заттарды же абразивдүү тазалагычтарды колдонбоңуз.
- Туташуу текшерүү: Annually inspect all connections, including power adapter, controller, and wire connectors, to ensure they remain secure and waterproof.
- Монтаждык текшерүү: Verify that all mounting points (screws, adhesive) are still firmly attached. Re-secure if necessary.
7. Кыйынчылыктарды
If you encounter issues with your addlon permanent outdoor lights, refer to the following common solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жарыктар күйбөйт. | No power, loose connection, faulty adapter/controller. | Check power outlet, ensure all connections are secure. Test with a different outlet. Contact support if adapter/controller is suspected faulty. |
| Only a section of lights illuminates. | App setting, loose wire connector, damaged section. | In the app, ensure all zones are selected for control. Check wire connectors for secure fit. Inspect the non-working section for visible damage. |
| Пульт иштебей жатат. | Өлгөн батарейкалар, алыскы диапазондон тышкары, интерференция. | Replace remote batteries. Ensure remote is within range of the controller. Minimize obstructions. |
| Колдонмо жарыктарга туташа албайт. | Bluetooth off, lights not in pairing mode, app glitch. | Ensure Bluetooth is enabled on your device. Restart the app and lights. Follow app's pairing instructions. |
| Жарыктар жыпылыктап же туура эмес түстөрдү көрсөтүп жатат. | Бошоң байланыш, кубаттуулуктун өзгөрүшү, ички бузук. | Check all connections. Ensure stable power supply. If problem persists, contact customer support. |
8. Техникалык шарттар
- Бренд: addlon
- Модель номери: USET-200FT100LED-B-243C+P3
- Узундугу: 200FT
- Жарык булагы түрү: RGB+IC LED
- Ички/тышкы колдонуу: Сыртта
- Суу өткөрбөйт рейтинги: IP67 (LED Lights, Control Box, Adapter)
- Кубат булагы: Электр зымдары
- Башкаруу ыкмасы: Колдонмо, алыстан башкаруу
- Иштөө температурасы: -4°F – 140°F (-20°C – 60°C)
- Өмүрүнүн узактыгы: 50,000 саатка чейин
- Материал: Пластик
- Элемент Салмагы: 8.73 фунт
- Пакеттин өлчөмдөрү: 13.82 x 11.54 x 6.06 дюйм
Image 8.1: Visual representation of the product's durability and reliability features, including its IP67 waterproof rating and extended lifespan.
9. Кепилдик жана колдоо
addlon is committed to providing quality products and customer satisfaction.
- Кепилдик: Enjoy 1 year of easy, no-cost replacement for manufacturing defects.
- Кайтаруу жана алмашуу: 30-day return and exchange policy.
- Кардарларды колдоо: Expect a response within 24 hours for any inquiries or issues.
For assistance, please contact addlon customer support through the retailer's platform or the contact information provided with your purchase.
Image 9.1: Summary of addlon's customer support and warranty policies.
