1. Киришүү
FNIRSI BTM-24 унаа аккумуляторун текшергичти тандаганыңыз үчүн рахмат. Бул түзмөк ден соолукту, көлөмдү так өлчөө үчүн иштелип чыккан.tage, жана 12V жана 24V автоунаа аккумуляторлорунун ички каршылыгы. Ал аккумулятордун оптималдуу иштешин жана унаанын иштешин камсыз кылуу үчүн айлантуу, жүктөө жана кубаттоо сыноолорун камтыган комплекстүү диагностиканы жүргүзөт. Бул колдонмодо BTM-24 сыноочу аппаратыңызды коопсуз жана натыйжалуу колдонуу боюнча кеңири көрсөтмөлөр берилген.
2. Коопсуздук маалыматы
Түзмөккө же унаага зыян келтирбөө үчүн, бул продуктуну колдонуудан мурун бардык коопсуздук эскертүүлөрүн жана көрсөтмөлөрүн окуп чыгыңыз.
- Батареялардын жанында иштеп жатканда ар дайым коргоочу көз айнек тагыныңыз.
- Батареяларды сынап жатканда туура желдетүүнү камсыз кылыңыз, анткени алар жарылуучу газдарды чыгарышы мүмкүн.
- Батареянын жанында учкундардан же ачык жалындан алыс болуңуз.
- FNIRSI BTM-24 тескери полярдуулукка жана ашыкча вольтко ээtagкоргоо. Бирок, ар дайым вилканын туура туташуусун камсыз кылыңызamps: кызыл клamp оң (+) терминалга жана кара clamp терс (-) терминалга.
- Шаймандын өткөргүч металл бөлүктөрүнө тийбеңизampэлектр тогуна урунбоо үчүн иштөө учурунда с.
- Түзмөктү кургак жана таза кармаңыз. Аны жамгыр же нымдуулукка тийгизбеңиз.
- Сыноочу түзүлүштү бөлүктөргө бөлүүгө же өзгөртүүгө аракет кылбаңыз. Бардык тейлөө иштерин квалификациялуу адистерге тапшырыңыз.
3. Продукт бүтүп калдыview
FNIRSI BTM-24 – бул 2.4 дюймдук түстүү экран жана интуитивдик башкаруу элементтери менен жабдылган компакттуу жана колдонуучуга ыңгайлуу батареяны текшергич.

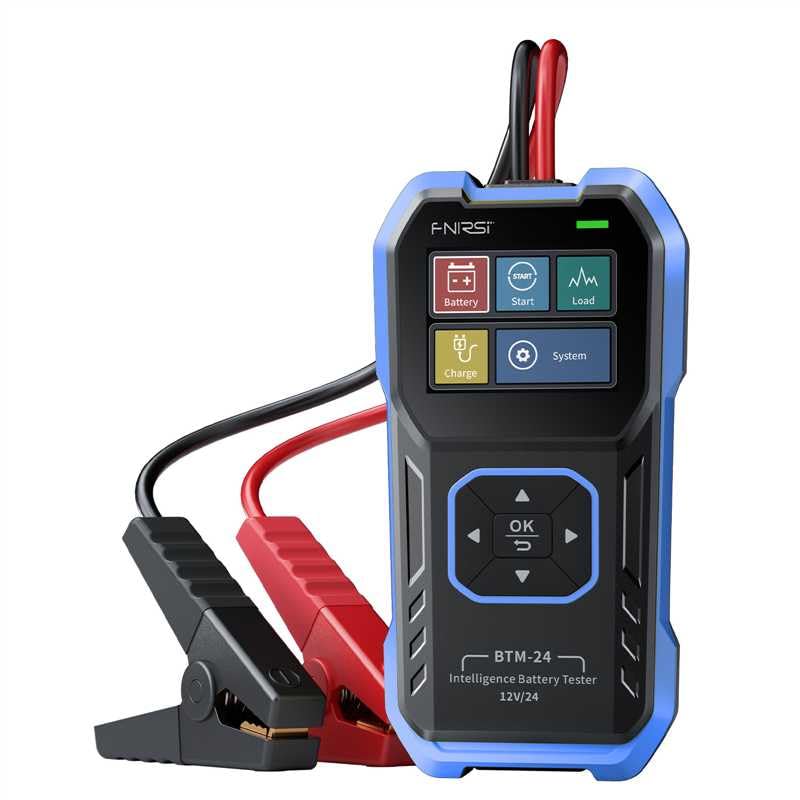

Сүрөт 1: FNIRSI BTM-24 унаа аккумуляторун текшергич. Түзмөк көк жана кара түстөгү C менен жабдылган.asing, түстүү дисплей жана интеграцияланган кызыл (оң) жана кара (терс) батарея clamps. Экранда Батарея, Баштоо, Жүктөө, Кубаттоо жана Система функцияларынын сүрөтчөлөрү, ошондой эле навигация баскычтары (ОК, Жогору, Төмөн, Сол, Оң) көрсөтүлөт.
3.1. Компоненттер жана башкаруу элементтери
- 2.4 дюймдук түстүү экран: Сыноонун жыйынтыктарын, менюларды жана жөндөөлөрдү көрсөтөт.
- Чабыттоо баскычтары:
- OK баскычы: Тандоолорду ырастайт же менюга кирет.
- Өйдө/Төмөн/Сол/Оң баскычтары: Менюлар жана параметрлер боюнча чабыттоо.
- Интеграцияланган сыноо кабелдери: Изоляциясы кызыл (оң) жана кара (терс) изоляциясы бар бышык кабелдерamps.
- Тип-C Port: Микропрограмма жаңыртуулары үчүн.
- Бүктөлүүчү стенд: Колдонуу учурунда туруктуу колдоо үчүн.
- Арткы дубалга орнотуу опциясы: Ыңгайлуу сактоо үчүн.
4. Орнотуу
- Батареяны даярдоо: Батарея терминалдары таза жана коррозияга учурабагандыгын текшериңиз. Зарыл болсо, аларды зым щетка менен тазалаңыз.
- Сыноочуну туташтыруу:
- туташтыруу кызыл оң (+) clamp батареянын оң терминалына.
- туташтыруу кара терс (-) clamp батареянын терс терминалына.
Сыноочу туура туташкандан кийин автоматтык түрдө күйөт.
- Баштапкы экран: Түзмөк ар кандай сыноо параметрлерин сунуштаган негизги менюну көрсөтөт.
5. Иштөө нускамалары
Менюларды Өйдө/Төмөн/Сол/Оң баскычтары менен жылдырып, тандоолорду OK баскычы менен ырастаңыз.
5.1. Батареяны текшерүү
Бул тест батареянын абалын (%), көлөмдү өлчөйтtagд, жана ички каршылык.
- Негизги менюдан "Батарея" тандап, "ОК" баскычын басыңыз.
- Батареянын түрүн тандаңыз (мисалы, Regular Flooded, AGM Spiral/Flat, GEL, EFB, LAB/EV LAB).
- Батареянын стандартын тандаңыз (мисалы, CCA, IEC, EN, DIN, JIS#, GB) жана номиналдык CCA маанисин киргизиңиз.
- Сыноочу анализ жүргүзүп, натыйжаларды, мисалы, том сыяктуу натыйжаларды көрсөтөтtage, ички каршылык жана батареянын иштөө мөөнөтү (%). Иштөө мөөнөтү "Жакшы", "Канааттандырарлык" же "Төмөн" деп көрсөтүлөт.
5.2. Иштөөнү текшерүү (баштоо сыноосу)
Бул сыноо кыймылдаткычтын ишке киргизүү жөндөмүн батареянын от алдыруу учурунда ток берүү жөндөмүн талдоо менен текшерет.
- Негизги менюдан "Старт" тандап, OK баскычын басыңыз.
- Унаанын кыймылдаткычын иштетүү үчүн экрандагы көрсөтмөлөрдү аткарыңыз.
- Сыноочу минималдуу айлануу көлөмүн жазып алатtage жана кыймылдаткычты иштетүүгө кеткен убакыт.
- Жыйынтыктар кыймылдаткычтын абалын көрсөтүп, стартердин же батареянын мүмкүн болгон көйгөйлөрүн аныктоого жардам берет.
5.3. Заряддоо сыноосу
Бул сыноо унаанын кубаттоо системасын, анын ичинде генераторду жана жөнгө салгычты баалайт.
- Негизги менюдан "Заряддоо" тандап, "ОК" баскычын басыңыз.
- Экрандагы көрсөтмөлөрдү аткарыңыз, алар адатта кыймылдаткычты иштетүүнү жана аны белгиленген RPMге чейин айландырууну камтыйт.
- Сыноочу кубаттоо көлөмүн көзөмөлдөйтtage, минималдуу, максималдуу жана динамикалык көлөмдү көрсөтөтtagэлектрондук окуулар, көбүнчө толкун формасы менен view деталдуу талдоо үчүн.
- Жыйынтыктар кубаттоо системасы туура иштеп жатканын же ашыкча кубаттоо же жетишсиз кубаттоо сыяктуу көйгөйлөр бар экенин көрсөтөт.
5.4. Жүктү текшерүү
Бул сыноо батареянын вольтту кармап туруу жөндөмүн баалайтtagсимуляцияланган жүктүн астында.
- Негизги менюдан "Жүктөө" тандап, "ОК" баскычын басыңыз.
- Сыноочу сизге жүктү колдонууда (мисалы, фараларды же башка аксессуарларды күйгүзүүдө) жардам берет.
- Ал минималдуу жана динамикалык көлөмдү көзөмөлдөйтtagжүк астында, көбүнчө толкун формасы менен view.
- Жыйынтыктар аккумулятор унаанын электрдик муктаждыктарын жетиштүү деңгээлде канааттандыра алабы же жокпу, аныктоого жардам берет.
5.5. Тутум орнотуулары
Түзмөктү ыңгайлаштыруу үчүн система жөндөөлөрүнө кириңиз.
- Негизги менюдан "Система" тандап, "ОК" баскычын басыңыз.
- Тандоолорго тилди тандоо, дисплейдин жарыктыгы, күндүзгү/түнкү UI темалары жана башкалар кириши мүмкүн. viewтүзмөк жөнүндө маалымат алуу.
6. Техникалык тейлөө
- Тазалоо: Аппаратты жумшак, кургак чүпүрөк менен сүртүңүз. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- Сактагыч: Сыноочуну күн нурунан жана экстремалдык температурадан алыс салкын, кургак жерде сактаңыз.
- Кабельге кам көрүү: Сыноо кабелдерин текшериңиз жанаampЗыянды кетирүү үчүн үзгүлтүксүз тазалап туруңуз. Эгерде изоляция жарака кеткен же зымдар ачык калган болсо, колдонбоңуз.
- Программалык камсыздоонун жаңыртуулары: Мезгил-мезгили менен өндүрүүчүнүн текшерүү webмикропрограммалык камсыздоону жаңыртуу үчүн сайт. Түзмөктү көрсөтмөгө ылайык жаңыртуу үчүн Type-C портун колдонуңуз.
7. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Түзмөк күйбөйт. | Батарея туура эмес туташтырылган; батарея толугу менен түгөнүп калган. | Камсыз кылуу clamps туура батарея терминалдарына (+ дан + га, - дан - га чейин) бекем туташтырылган. Эгерде батарея толугу менен зарядсызданып калса, сыноочу күйбөй калышы мүмкүн. Алгач батареяны заряддап көрүңүз. |
| Тесттин жыйынтыктары туура эмес. | Батарея терминалдары кир; туура эмес батарея түрү/стандарты тандалды. | Батарея терминалдарын тазалаңыз. Сыноочунун менюсунда батареянын туура түрү жана стандарты (мисалы, CCA) тандалганын текшериңиз. |
| "Тескери полярдуулук" катасы. | Clampтуура эмес терминалдарга туташтырылган. | Шайманды дароо ажыратыңызampжана аларды туура кайра туташтырыңыз: кызылдан оңго (+), карадан терске (-). Түзмөк коргоого ээ, бирок туура туташуу маанилүү. |
| Экран катып калат же иштебей калат. | Убактылуу программалык ката. | Сыноочуну батареядан бир нече секундга ажыратып, андан кийин кайра туташтырыңыз. Эгер көйгөй чечилбесе, микропрограмманын жаңыртууларын текшериңиз. |
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модел | BTM-24 |
| Тtage Диапазон | 12V / 24V |
| CCA диапазону | 0-2000 CCA |
| Колдоого алынган батареянын түрлөрү | Кадимки суу каптоо, AGM спираль/жалпак, гель, EFB, LAB/EV LAB |
| Колдоого алынган стандарттар | CCA, IEC, EN, DIN, JIS#, Улуу Британия |
| Дисплей | 2.4 дюймдук түстүү экран |
| Байланыш | Микропрограммалык камсыздоону жаңыртуу үчүн Type-C порту |
| Коргоо | Тескери полярдуулук, ашыкча вольтtage |
| Продукциянын өлчөмдөрү | 6.22 x 3.27 x 1.06 дюйм |
| Элемент Салмагы | 11.68 унция |
| Өндүрүүчү | ФНИРСИ |
9. Кепилдик жана колдоо
Кепилдик маалыматы, техникалык колдоо же тейлөө боюнча суроолор үчүн, расмий FNIRSIге кайрылыңыз webсайтка же кардарларды тейлөө бөлүмүнө кайрылыңыз. Кепилдик дооматтар үчүн сатып алуу дүмүрчөгүңүздү сактаңыз.
