Introduction
This manual provides detailed instructions for the installation, operation, and maintenance of the EGBYXSAP GPOE208 POE Switch. Please read this manual thoroughly before using the device to ensure proper functionality and safety.
Жайгашуу
Пакеттин мазмуну
Пакетте бардык буюмдар бар экенин текшериңиз:
- EGBYXSAP GPOE208 POE Switch
- Электр кабели
- User Manual
Физикалык орнотуу
- Жайгашкан жери: Position the POE switch on a stable, flat surface or mount it in a rack. Ensure adequate ventilation around the device to prevent overheating.
- Кубат туташуу: Connect the provided power cord to the AC-IN port on the rear of the switch and then to a standard AC power outlet (AC100-240V, 50/60Hz).
- Тармактык байланыштар:
- Connect your network devices (e.g., IP cameras, wireless access points) to the 8*10/100/1000M POE Ports. These ports provide both data and power.
- Connect your uplink devices (e.g., router, NVR) to the 2*10/100/1000M Uplink Ports.

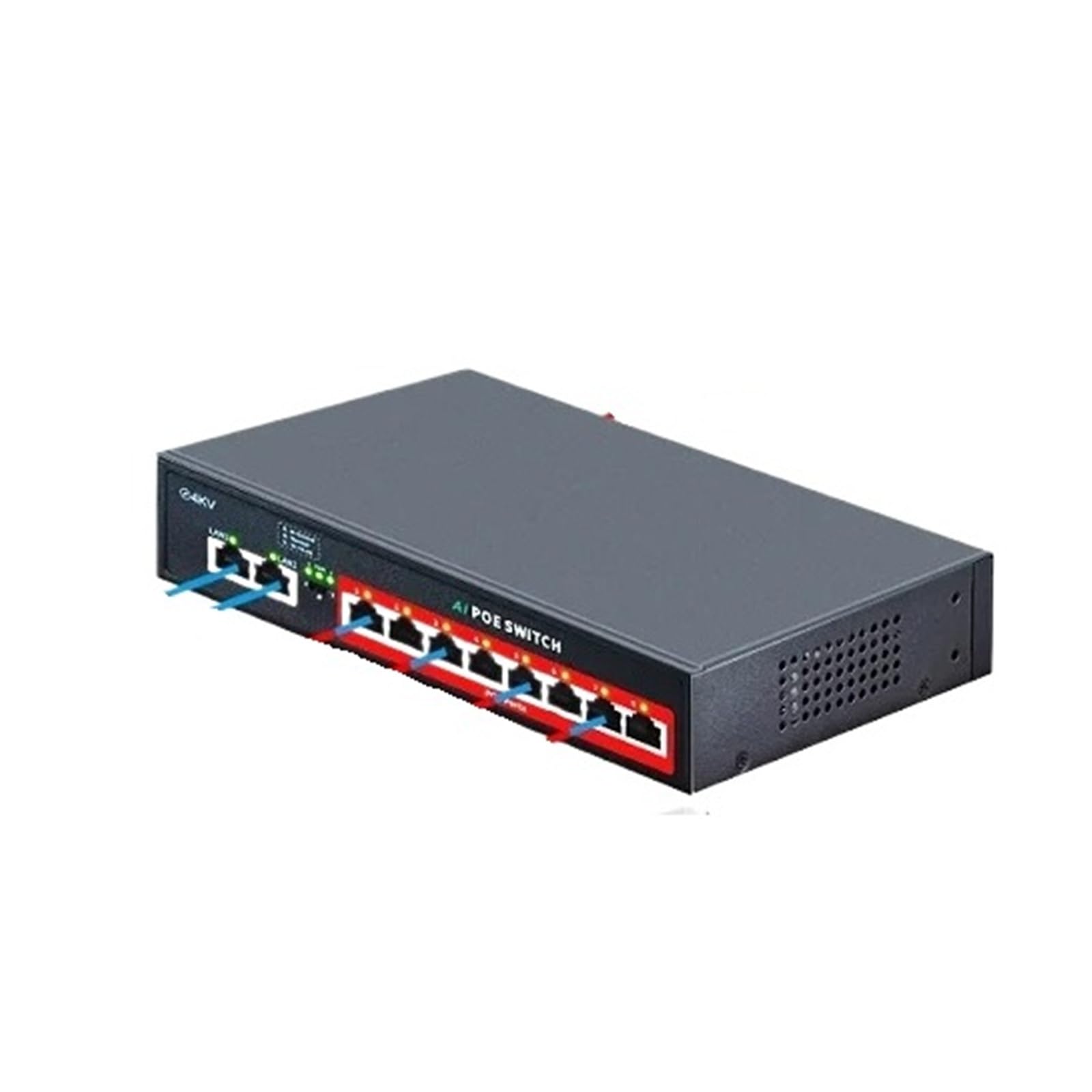

Сүрөт: Алдыңкы, каптал жана арткы views of the EGBYXSAP GPOE208 POE Switch, illustrating its dimensions (190mm x 140mm x 43mm), port configuration (8 POE ports, 2 uplink ports), and AC power input.
Иштөө нускамалары
Күйгүзүлүүдө
Once the power cord is connected, the switch will automatically power on. The LED indicators on the front panel will illuminate to show the status of the device and connected ports.
LED көрсөткүчтөрү
Refer to the following table for LED indicator meanings:
| LED көрсөткүч | Статус | Description |
|---|---|---|
| Power LED | Катуу жашыл | Түзмөк күйгүзүлгөн. |
| Link/Act LED (per port) | Катуу жашыл | Порт туташкан. |
| Link/Act LED (per port) | Жаркылдаган жашыл | Порттогу маалыматтардын активдүүлүгү. |
| POE LED (per POE port) | Катуу жашыл | POE power is being supplied. |
POE Functionality
The 8 POE ports automatically detect and supply power to IEEE 802.3af/at compliant Powered Devices (PDs). Each POE port can deliver up to 30W of power.
Техникалык тейлөө
Тазалоо
Коммутатордун сыртын жумшак, кургак чүпүрөк менен үзгүлтүксүз тазалап туруңуз. Суюк же аэрозоль тазалагычтарды колдонбоңуз. Желдетүүчү тешиктердин чаңдан жана тоскоолдуктардан тазаланганын текшериңиз.
Орнотулган программаны жаңыртуу
Мезгил-мезгили менен өндүрүүчүнүн текшерүү website for available firmware updates. Follow the provided instructions carefully when performing firmware updates to avoid damaging the device.
Экологиялык эске алуулар
Operate the switch within its specified temperature and humidity ranges. Avoid exposing the device to direct sunlight, excessive heat, or moisture.
Проблемаларды чечүү
- Кубат жок: Кубат шнуру өчүргүчкө да, розеткага да бекем туташтырылганын текшериңиз. Розетканын иштеп турганын текшериңиз.
- Шилтеме жок/Аракет: Check the network cables for proper connection and integrity. Ensure the connected device is powered on and functioning correctly.
- POE Device Not Powering On:
- Verify the connected device is IEEE 802.3af/at compliant.
- Check if the total power budget of the switch is exceeded.
- Ensure the cable length does not exceed the maximum recommended distance for POE (typically 100 meters).
- Жай тармак ылдамдыгы: Check for network congestion or faulty cables. Ensure all devices are operating at compatible speeds.
Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модел | GPOE208 (SSC-GPOE208) |
| Порттар | 8 x 10/100/1000M POE Ports, 2 x 10/100/1000M Uplink Ports |
| POE стандарты | IEEE 802.3af/at (AF/AT) |
| Max Power Per POE Port | 30 Вт |
| өткөрүү жөндөмдүүлүгү | 20.0Gbps |
| Power Input | AC100-240V 50/60Hz, 120W/52V |
| Өлчөмдөрү (L x W x Y) | 190мм x 140мм x 43мм |
| Built-in Power Adapter | Ооба |
Кепилдик маалымат
EGBYXSAP warrants this product against defects in material and workmanship under normal use for a period specified at the point of purchase. This warranty does not cover damage caused by accident, misuse, abuse, improper installation, or unauthorized repair. Please retain your proof of purchase for warranty claims.
Кардарларды колдоо
For technical support or customer service inquiries, please contact EGBYXSAP through the retailer where the product was purchased or visit the official EGBYXSAP webбайланыш маалыматы үчүн сайт.
Note: Product specifications and information are subject to change without notice.
